Các dự án của bạn có liên quan đến tần số sóng vô tuyến điện và bạn đang tìm kiếm một ý tưởng tuyệt vời cho dự án, hoặc bạn đã từng nghe về một máy đọc RFID DIY và muốn biết thêm thông tin?
Vậy là anh đến đúng chỗ rồi.
văn bản này sẽ giới thiệu với bạn một trình đọc rfid.
RFID có nghĩa là nhận dạng tần số vô tuyến và tần số vô tuyến là quan trọng trong nhiều ngành công nghiệp.
tuy nhiên, sửa chữa hoặc thậm chí mua không phải là giá cả phải chăng. thêm vào đó, các thuộc tính của nó có thể phức tạp.
Vì vậy, trong bài viết này, chúng tôi sẽ chỉ cho bạn cách làm một mạch đọc RFID đơn giản mà không có Arduino.
Bắt đầu nào!
trình đọc rfid là gì?
Chip RFID 2
Máy đọc RFID sử dụng tần số sóng vô tuyến để phát hiện và liên lạc với thẻ RFID. trình đọc rfid và thẻ rfid là hai khía cạnh quan trọng của công nghệ rfid.
vì vậy, thẻ rfid chứa thông tin có thể được đọc bằng một trình đọc rfid. Bạn có thể tìm thấy nhãn RFID như một nhãn chống trộm trên các thẻ nhựa như các sản phẩm siêu thị, xâu chìa khóa, thẻ ATM và thẻ tín dụng, và thậm chí dưới da của thú cưng.
Mặt khác, chúng ta có một bộ đọc RFID cố định, dừng lại ở một vị trí cố định, như trên tường và trên bàn. Chúng tôi có bộ đọc RFID di động đủ linh hoạt cho phép bạn đọc thẻ RFID và giao tiếp với thiết bị thông minh hoặc máy chủ.
mọi thứ trở nên thú vị.
Bạn có thể tìm thấy RFID trong hầu hết các công nghệ tiêu dùng, như điện thoại di động, trạm thu phí và thậm chí chip theo dõi thú cưng. Ngoài ra, RFID trước đây chỉ phục vụ cho quân đội, bây giờ mọi người có thể sử dụng công nghệ này để đọc và nhận diện thẻ RFID.

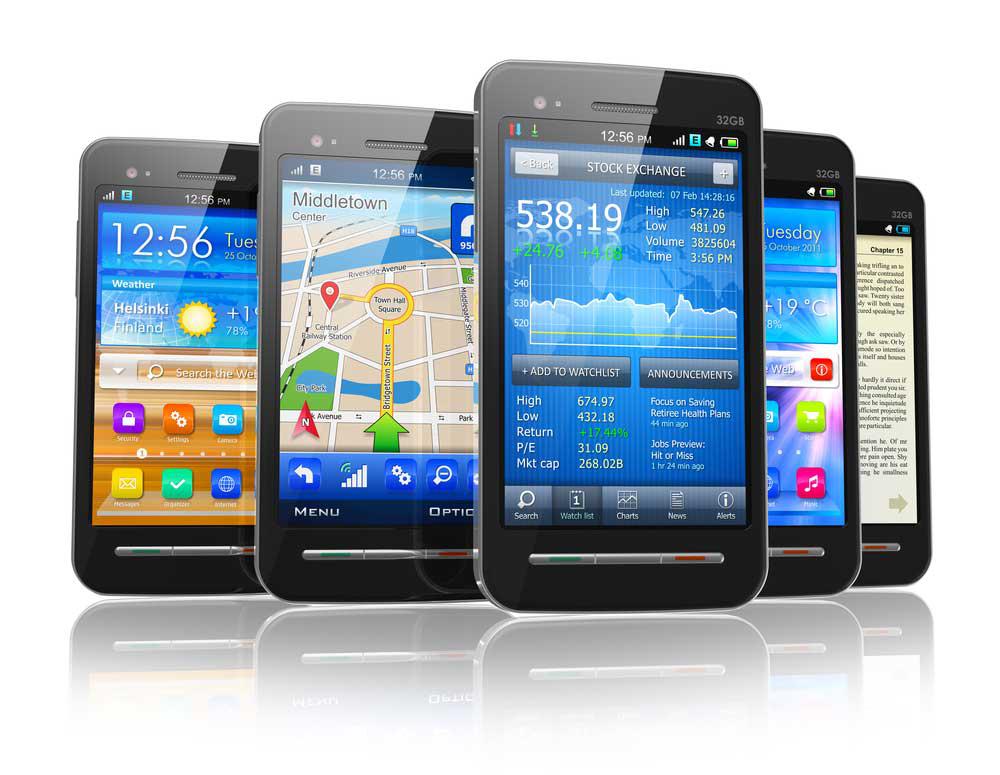

điện thoại di động
ngoài ra, chúng tôi có hai loại rfid, rfid thụ động và rfid hoạt động.
RFID thụ động
các hệ thống với rfid thụ động sử dụng ăng-ten và mạch lưu mã. tuy nhiên, những hệ thống rfid này không có nguồn điện. thẻ rfid thụ động chỉ hoạt động khi bạn gửi tín hiệu từ một bộ nhận rfid công suất cao.
đầu tiên, người đọc gửi tín hiệu tần số thấp, đánh thức ăng-ten của thẻ rfid thụ động và kết nối với mạch.
Quá trình này được hoàn thành bằng cách sử dụng các tần số khác nhau để gửi thông tin được mã hóa về máy nhận.
các hệ thống rfid thụ động có chiều dài từ 1 đến 30 mét. tuy nhiên, nó phụ thuộc vào tần số phát.
Vì vậy, nếu bạn muốn theo dõi vị trí của một món đồ, bạn cần rất nhiều máy đọc RFID.
ngoài ra, thẻ rfid không phụ thuộc vào pin. Vì vậy, chúng sẽ luôn tồn tại, và điều đó làm cho chúng ít phức tạp hơn.
trình đọc rfid không chỉ gửi tín hiệu tần số thấp; Chúng cũng có nhiều tần số khác nhau. Tuy nhiên, các cách thông thường được dùng là:
UHF – phát ra tần số 865 MHz trong phạm vi khoảng 30m
Tần số thấp – Tần số 125 kHz phát ra trong khoảng vài centimét
Tần số cao – Tần số phát 13.65 MHz trong phạm vi 1m
Mặc dù phạm vi tần số của chúng rất ngắn, các máy đọc RFID thụ động vẫn hoạt động trong nhiều ứng dụng vì chúng rẻ và có thể hoạt động gần như vĩnh viễn.
Trình đọc RFID hoạt động
Active là một trình đọc RFID mạnh mẽ hơn và cần nguồn điện để gửi mã của nó. Các hệ thống RFID này có khoảng cách truyền tải xa hơn RFID thụ động, một số thậm chí có thể đạt đến vài trăm mét. Tốc độ hoạt động tiêu chuẩn của RFID hoạt động khoảng 433 MHz hoặc 915 MHz.
có hai loại rfid hoạt động, beacon và bộ trả lời.
tín hiệu có thể gửi tín hiệu mà không cần đọc. tuy nhiên, thuộc tính này ảnh hưởng rất lớn đến thời gian hoạt động của pin của thẻ tín hiệu.
thêm vào đó, bộ phát tín hiệu là đối lập với pháo sáng. Chúng hoạt động giống như một hệ thống RFID thụ động, yêu cầu người đọc gửi tín hiệu trước khi gửi mã.
không giống như rfid thụ động, rfid hoạt động có thể được sử dụng trong 5 năm, tùy thuộc vào dung lượng pin. ngoài ra, bạn có thể thay thế một số thẻ pin, trong khi những thẻ khác sử dụng pin vĩnh viễn.
chú ý: cả rfid thụ động và hoạt động đều có thể ghi và chỉ đọc. với các nhãn chỉ đọc, bạn không thể sửa đổi dữ liệu được mã hóa trong tiêu đề
vâng. Ngược lại, các nhãn có thể ghi được cho phép bạn chọn dữ liệu trong nhãn
nên bao gồm.
RFID hoạt động như thế nào?
trình đọc rfid và thẻ rfid làm việc khác nhau. một số máy đọc rfid yêu cầu bạn kết nối chúng vào mạng lưới. tuy nhiên, các thẻ rfid là khác nhau.
thẻ rfid thông thường hoặc thẻ truy cập dựa trên rfid mà bạn có thể tìm thấy trong các sản phẩm siêu thị không sử dụng bất kỳ dạng nguồn điện nào để làm việc.
họ sử dụng nguyên lý quy nạp. vì vậy, những thẻ này là thụ động.
Vì vậy, để cung cấp năng lượng cho chip hoặc thẻ, bạn phải loại bỏ trường điện từ cho phép điện tử chảy qua ăng-ten thẻ.
khi nó được bật, nó sẽ truyền dữ liệu mã hóa qua tần số vô tuyến. bạn có thể gọi quá trình này là sự phản xạ.
Cuối cùng, bộ đọc RFID phát hiện và chuyển đổi sự phân tán ngược và gửi dữ liệu được giải thích đến một bộ vi điều khiển (như Arduino) hoặc máy tính. bằng cách này, bạn có thể đọc thông tin mã hóa trên nhãn.

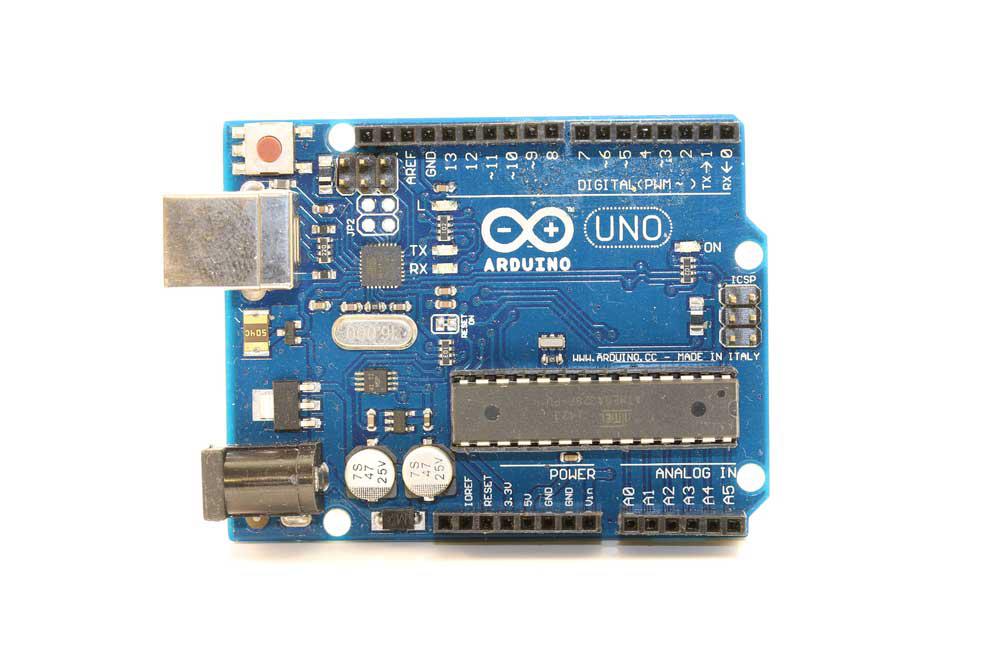

Bảng Arduino
trình đọc rfid-để làm ra một trình đọc rfid
Bây giờ chúng ta hãy xem làm thế nào để xây dựng một mạch RFID đơn giản mà không có Arduino.
đọc thẻ rfid mà không có arduino
Đây là một mạch RFID đơn giản mà bạn có thể xây dựng mà không cần Arduino. mạch này bao gồm hai phần, bao gồm cả máy phát tín hiệu và máy nhận tín hiệu. Vì vậy, khi bạn đặt bộ phát gần bộ nhận tín hiệu, nó sẽ kích hoạt bộ phát thanh.
ngoài ra, trong dự án này, chúng ta sẽ học cách làm ra một máy phát và một máy thu. Đây là một mạch điện:
bảng mạch phát tín hiệu
nguồn:
các tài nguyên chia sẻ wiki
mạch nhận tín hiệu
nguồn:
các tài nguyên chia sẻ wiki
trình đọc rfid DIY-các bộ phận cần thiết
sau đây là các phần cần thiết cho dự án này:
trình so sánh lm324 ics (1)
bộ nháy 3,5 v (1 bộ)
LED 5mm (1 bộ)
đèn led
transistor bc484 npn (1)
2N2222 NPN Transistor (1)
bộ thở biến đổi 33 pf (1)
weberobald (2)
pin nút 3 v (1)
dây hàn (1)
cáp nhảy
82K, 1K, 2.2M, 100K điện trở (5 bộ)
45W-65W sắt (1)
Pin 9V DC với kẹp (1)
1 n 4148 zener diode (một)
3 mét sơn 25/ 16 dây đồng (1)
Nút (1)
Trình đọc RFID DIY – LM324 So sánh IC

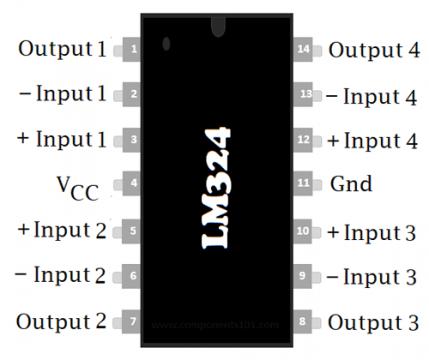

đây là sơ đồ pin của lm324 comparator ics:
Sắp xếp chân LM324
nguồn:
các tài nguyên chia sẻ wiki
trình đọc rfid-bước xây dựng bộ phát sóng rfid
bây giờ, bạn nên làm theo các bước sau đây để xây dựng bộ phát rfid này:
bước đầu tiên
trước khi bắt đầu bất kỳ dự án nào, hãy luôn đảm bảo rằng các bộ phận của bạn đã sẵn sàng.
Bước thứ hai
lấy một tấm Vero và hàn các transistor BF494 NPN vào tấm. Sau đó, một bộ kháng 82K ohm được kết nối với cột gốc của transistor và kết nối.
Bước thứ ba
Tiếp theo, 10pF và 82pF được kết nối song với một điều khiển 82k và được kết nối. thêm vào đó, 1 k trở kháng được kết nối với bộ cảm biến 82 pf và hàn.
Bước thứ tư
làm một cuộn dây 6 vòng bằng dây đồng số 25 của bạn. Tiếp theo, một đầu được kết nối với bộ sưu tập transistor và đầu còn lại được kết nối với bộ sưu tập 27pF. Đừng quên hàn.
Bước 5
Cuối cùng, kết nối các nút và ô dây ăng-ten của bạn với Veroboard và hàn kết nối.
trình đọc rfid-bước xây dựng bộ nhận rfid
đây là các bước để xây dựng một bộ nhận rfid:
bước đầu tiên
Đặt IC so sánh LM324 trên Veroboard và nối một điều khiển 100UF giữa chân 11 (-ve) và chân 4 (-ve) của IC. Ngoài ra, một điện chứng 2,2 M Ohm được hàn giữa chân 1 và chân 2, và một điện chứng 100K Ohm được kết nối giữa chân 2 và chân 3.
Bước thứ hai
Tiếp theo, nối một điều khiển biến đổi 33pF giữa chân 2 và chân 3, và hàn một điều khiển 10pF vào một bộ điều khiển 33pF.
Bước thứ ba
tháo đèn led ra và nối đầu +ve vào chân 1 của trình so sánh. ngoài ra, sử dụng 1 k điện trở để kết nối đầu cuối led-ve vào cổng 2 n 2222.
Bước thứ tư
Tiếp theo, bạn kết nối các đầu nối 5 V-ve vào một tập điện ở một bán điện, và kết nối các đầu nối +ve vào một đầu nối +ve của 1N4148 Zener Diode. thêm vào đó, một cuốn dây đồng 25 được kết nối giữa các điểm phát điện và nối dung 10 pf.
Bước 5
Cuối cùng, hãy tháo pin ra, kết nối cực dương với chân 4, và cực âm với chân 11. bây giờ bạn có thể bật mạch điện và kiểm tra xem nó có hoạt động hay không.
trình đọc rfid DIY-một ứng dụng
một số ứng dụng cho bộ nhận rfid:
Phát hiện các sản phẩm bị đánh cắp hoặc lừa đảo
Chống trộm
cho việc quản lý trường học và văn phòng
Dùng để theo dõi hàng tồn kho
theo dõi hàng tồn kho
băng bó
như tôi đã đề cập trước đó, các hệ thống rfid có thể truy cập vào các tần số khác nhau trong quang phổ radio. ngoài ra, tần số trong dải quang phổ radio nằm giữa tia hồng ngoại và tần số cực thấp.
tần số vô tuyến
Tuy nhiên, đáng chú ý là sóng vô tuyến trong dải tần số vô tuyến không hoạt động giống nhau ở tất cả các tần số. Do vậy, nó sẽ rất hữu ích nếu tần số bạn chọn phù hợp với việc bạn muốn.
trên cơ sở này, chúng tôi có ba hệ thống rfid, bao gồm hệ thống tần số thấp, hệ thống tần số cao và hệ thống hoạt động tần số cao.
Được rồi, bài báo này kết thúc ở đây. nếu bạn có vấn đề, hãy cho chúng tôi biết, chúng tôi rất vui lòng giúp bạn.
