có cần thiết phải có trình điều khiển led DIY không? câu trả lời cho câu hỏi này phụ thuộc vào yêu cầu của bạn. Tuy nhiên, bạn cần thiết thiết lập này nếu bạn muốn điều chỉnh DC, điện áp cao hơn, điện áp nhập tối đa hoặc điện xoay tới điện áp thấp.
Ngoài ra, nếu bạn muốn bảo vệ nguồn điện LED khỏi sự bất ổn của ổ đĩa hiện tại, bạn sẽ cần một trình điều khiển LED. không nghi ngờ gì nữa, bạn có thể tạo ra một ổ đĩa DIY. nhưng luôn luôn nghĩ về tính tương thích là rất quan trọng. điều này là do các driver không tương thích có thể hư hỏng các bộ phận của bạn hoặc gây ra sự cố.
Làm thế nào để bạn bắt đầu điều này? Tài liệu này sẽ chi tiết về trình điều khiển LED, điều cần xem xét trước khi tạo trình điều khiển LED, các bước chi tiết để xây dựng một dự án, v. v…
Bắt đầu nào!
trình điều khiển led là gì?

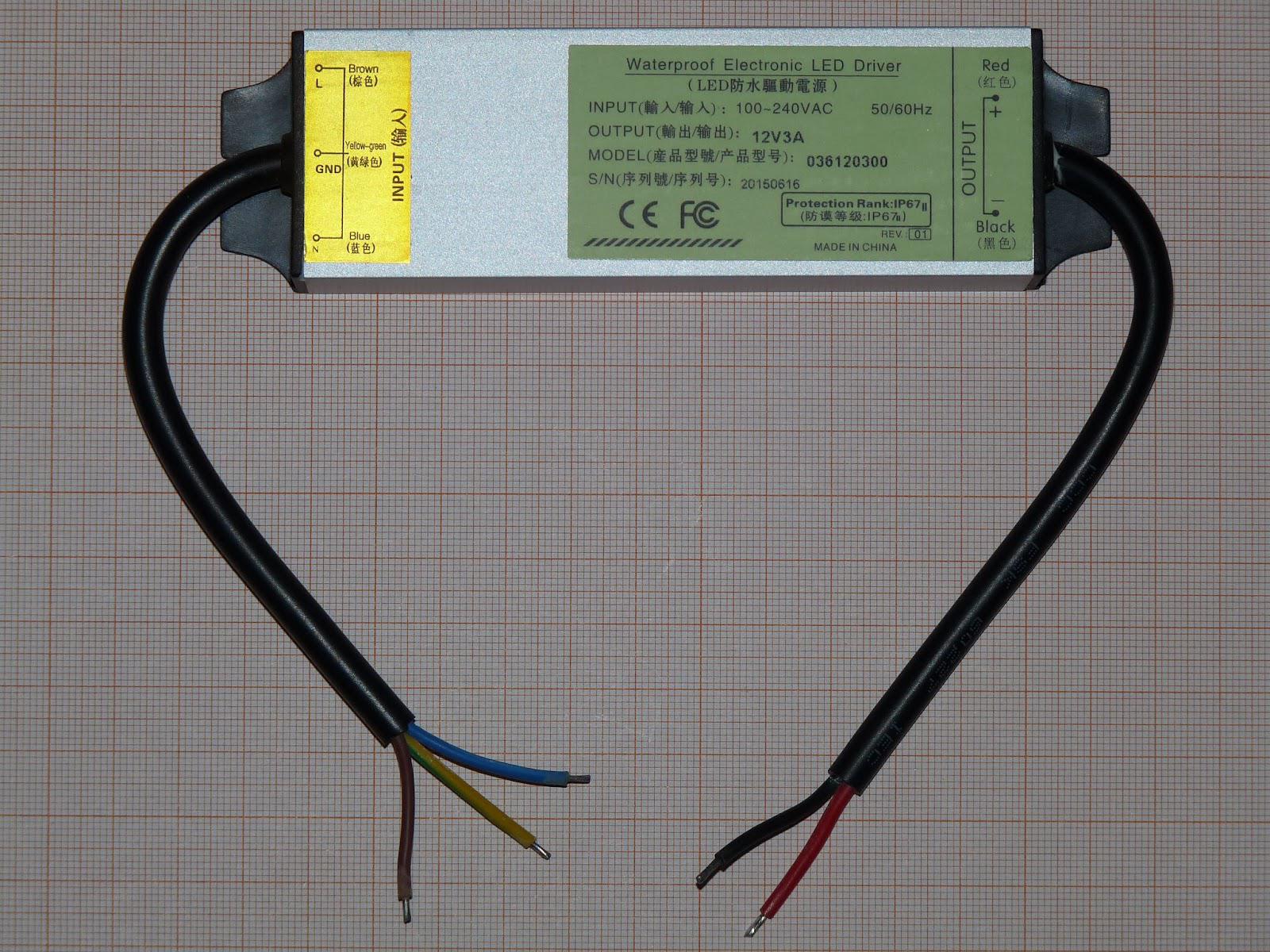

trình điều khiển led 10 watt
nguồn: các nguồn tài liệu chia sẻ
trình điều khiển led là một thiết bị được điều khiển bằng cách điều chỉnh nguồn điện cho một dòng điện áp điện chính xác. trong hầu hết các trường hợp, trình điều khiển dòng điện được tạo ra từ các đầu vào sau:
điện xoay chiều cao
dòng điện xoay chiều thấp
điện xoay chiều cao
DC áp suất thấp
áp suất cao dc
Ngoài ra, đầu ra của thiết bị này có một nguồn dòng điện cố định, khi điện áp trên đầu LED giảm áp lực 24V thay đổi, nguồn dòng điện cố định sẽ thay đổi điện áp điều khiển.
nói cách khác, các thành phần chính của đèn led bao gồm:
MOSFET (các thành phần công tắc)
Công tắc MOSFET
nguồn: wikipedia

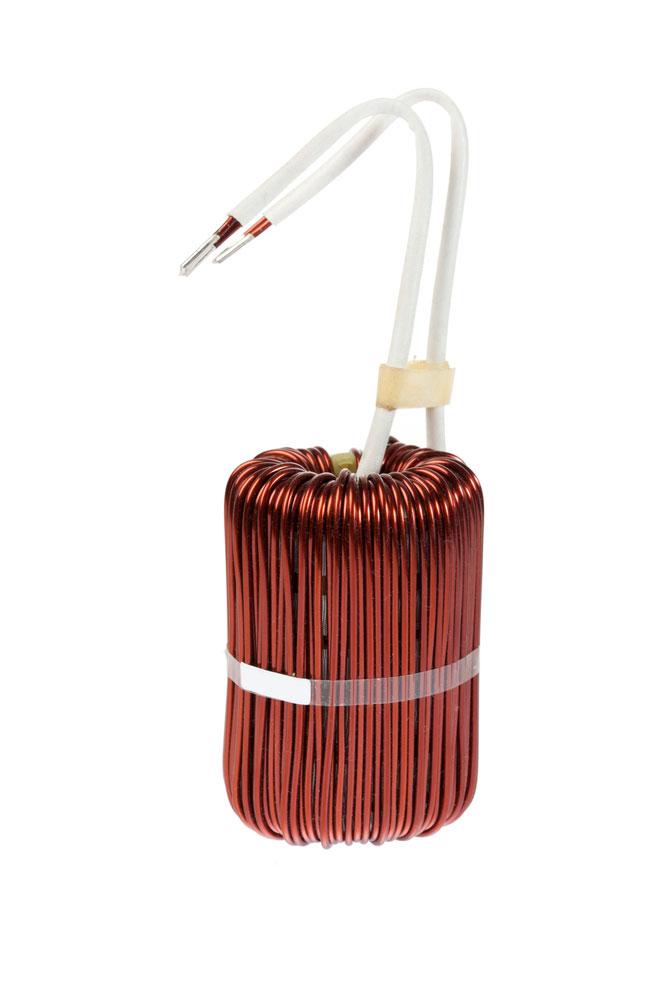

Bộ lọc kết xuất
cảm biến
ảnh điện áp công suất cao
Nhập thiết bị lọc
các bộ điều khiển công tắc
kháng phản hồi
thêm vào đó, dựa trên nhu cầu của các sự kiện khác nhau, bạn phải có bảo vệ mạch mở led, mạch bảo vệ quá áp đầu vào, bảo vệ quá tải, mạch bảo vệ thấp đầu vào, điện áp cơ bản v. v.
mạch điều khiển led là gì? nó có nghĩa là một thiết bị điện tử có chế độ thiên lệch, nó có thể điều khiển một chuỗi đèn led.
Khi các yêu cầu của mạch LED, watt LED hoặc LED công suất cao thay đổi, nó sẽ điều chỉnh với các đặc tính điện thay đổi với nhiệt độ, do đó cung cấp cho LED một nguồn điện ổn định.
các loại ổ đĩa led là gì?
Mỗi trình điều khiển được thiết kế để hỗ trợ các đèn LED có các yêu cầu điện riêng, nguồn điện lớn, v. v… Vì vậy, không có điện bị lãng phí, đó là lý do tại sao bạn phải chú ý đến yêu cầu của các tài xế cũ của bạn trước khi thay thế. nói cách khác, đây là loại ổ đĩa led:
điện áp cố định
Trình điều khiển này rất hữu ích cho việc điều khiển các đèn LED mà cần phải cố định điện áp đầu ra tối thiểu và dòng điện đầu ra tối đa. Nói cách khác, dòng điện cố định bên trong, điện trở đơn giản hoặc điện trở biến đổi trong LED giúp duy trì giới hạn dòng điện trong các mô-đun LED.
Do vậy, đèn LED cần khoảng 12V hoặc 24V DC (các dòng điện ổn định).
dòng điện không đổi
Mặt khác, trình điều khiển này giúp kiểm soát các đèn LED mà yêu cầu dòng điện đầu ra cố định và cung cấp các lợi điện (đầu ra) dưới một loạt các điện áp. Vì vậy, tùy thuộc vào số watt của LED, thiết bị sẽ chỉ có một dòng điện đầu ra được chỉ định (mA hoặc A) với điện áp khác nhau.
trình điều khiển led ac
trình điều khiển led ac là một thiết bị không thể điều khiển được bóng đèn đầy hoặc các thiết bị halogen áp lượng thấp. nói cách khác, thiết bị này không có bộ biến thế tối thiểu. LED không thể làm việc với các máy biến thế truyền thống, vì chúng không thể nhận diện số watt thấp của LED.
nói cách khác, máy biến thế thông thường không đăng ký đèn led như bóng đèn cáp. đó là do tải điện của đèn led rất nhỏ. Do vậy, bạn có thể sử dụng ổ đĩa này với bóng đèn và ổ đĩa nội bộ chuyển đổi điện xoay chiều sang điện xoay chiều.
Sau tất cả, công việc của ổ đĩa là ghi lại số watt thấp của LED và giảm nhu cầu điện áp của bóng đèn (12V DC hoặc 24V).
những điều cần xem xét trước khi tạo ra một ổ đĩa led
trước khi bạn xây dựng trình điều khiển thiết bị thiết kế, bạn cần phải chú ý đến các yếu tố sau:
thiết kế đơn giản
cách nhiệt
chi phí
điện áp (điện áp đầu ra cố định và phạm vi điện áp đầu vào)
Số lượng thành phần
chi phí
Điều chỉnh hệ số điện (chỉ áp dụng cho các ổ AC/ DC)
kích cỡ mạch
làm thế nào để tạo ra mạch dẫn?
mạch điều khiển led
nguồn: các nguồn tài liệu chia sẻ
Toàn bộ ý tưởng đằng sau mạch điều khiển LED này là để cho thấy rằng bạn có đủ dòng điện để điều khiển LED. với điều này, đây là danh sách những gì bạn cần trong dự án này:
4,7 V Zener Diode (1N 4732A) (1/ 4 W)
bộ kháng điện 390 kw (1/ 4 w)
5mm LED (màu đỏ)
bộ điều chỉnh cầu (w 10 m)
25V / 47mF bộ cảm biến phân cực
bộ kháng 10 w (1/ 4 watt)
bộ cảm biến phân cực 47mf/ 25v
Bộ thở màng polyester 2,2MV (225J–400V)
bộ kháng 22 kw (5 w)
bộ cảm biến phân cực 4, 7 milli volts/ 400 volts
bộ kháng 10 kw (1/ 4 watt)
nguyên lý đằng sau mạch dẫn led 230v
thiết bị này hoạt động bằng cách chuyển đổi ít điện hơn. Thêm vào đó, bộ cảm biến AC (X xếp hạng) cung cấp một lượng điện thích hợp bằng cách giảm nguồn điện. có một kết nối điện thấy được thiết kế với điện áp cao.
Vì vậy, điện áp AC giúp điều chỉnh và điều chỉnh các phần khác của mạch điện, trong khi điện áp cấp X chỉ làm giảm dòng điện. ngoài ra, bộ điều chỉnh cầu chuyển đổi điện áp cao và dòng điện thấp thành điện áp cao.
sau đó, zener diode giúp chuyển đổi áp suất cao thành áp suất thấp. và đèn led nhận điện áp thấp và dòng điện thấp.
thiết kế mạch điều khiển led
1.Lấy một dung lượng cấp X (2.2MVA / 400V) và kết nối nó với nguồn điện chính. tại thời điểm này, hãy đảm bảo rằng điện áp nguồn điện thấp hơn dung tích. Ví dụ, chúng tôi sử dụng 230V AC và bộ dẫn điện 400V.
song song với 390 kilowatts của bạn. ngoài ra, khi bạn ngừng cung cấp điện, điều quan trọng là phải đảm bảo rằng kết nối với bộ cảm biến có thể được giải phóng. Ngoài ra, có thể giúp bạn nếu có một chìa khoá (10W điện chấn) giữa nguồn điện và bộ điều chỉnh cầu.
Sử dụng W10M của bạn để có được một bộ điều chỉnh cầu toàn sóng có thể chấp nhận dòng điện lên đến 1.5A. Sau đó, sử dụng bộ phận điện phân cực của bạn 4.7mF / 400V để lọc đầu ra của bộ điều chỉnh.
Trong bước này, bạn phải hạn chế dòng điện thông qua bộ kháng 22KW (5W). Sử dụng 4,7 V Zener Diode (1N4732A) để điều khiển đầu ra DC của bộ điều chỉnh cầu. Sau đó, bộ dẫn điện 47mF / 25V sẽ lọc đầu ra và gửi nó đến LED.
Lời cuối cùng
Bây giờ, bạn sẽ đồng ý rằng bạn cần một trình điều khiển LED vì nó tiết kiệm năng lượng, giữ lại chức năng và tiết kiệm tiền cho bạn trong dài hạn. Miễn là bạn có mục tiêu trong tâm trí và sử dụng vật liệu phù hợp, làm một trình điều khiển LED DIY là một dự án thú vị.
anh nghĩ sao về trình điều khiển led? bạn đã xây dựng một mạch điều khiển led? hãy liên lạc với chúng tôi bất cứ lúc nào.
