thiết bị theo dõi năng lượng mặt trời DIY
nguồn: các nguồn tài liệu chia sẻ
các tấm pin mặt trời rất linh hoạt bởi vì chúng có vô số lợi ích. Một trong số đó là tiết kiệm năng lượng. Tuy nhiên, nếu bạn muốn sản xuất thêm năng lượng từ tấm pin mặt trời của bạn, bạn cần một thiết bị theo dõi mặt trời DIY.
Với hệ thống di động theo dõi mặt trời suốt cả ngày, theo dõi năng lượng mặt trời thực sự phá vỡ giới hạn của các tấm pin mặt trời tĩnh. nói cách khác, máy theo dõi năng lượng mặt trời giúp tăng cường vị trí của tấm pin mặt trời.
vậy chi phí của một thiết bị theo dõi năng lượng mặt trời là bao nhiêu? đó là điểm yếu của thiết bị này, bởi vì mỗi tấm bảng có giá từ 500 đến 1000 đô la. nhưng tin tốt là bạn có thể tự tạo ra thiết bị theo dõi năng lượng mặt trời, từ bảng mạch đến các bộ phận vật lý.
Sao lại thế được? trong tài liệu này, chúng tôi sẽ bàn về cách thực hiện việc này một cách rộng rãi và nhấn mạnh các bộ phận cần thiết của dự án.
Bắt đầu nào.
thiết bị theo dõi năng lượng mặt trời là gì?
thiết bị theo dõi năng lượng mặt trời được xây dựng với arduino
nguồn: các nguồn tài liệu chia sẻ
Như chúng tôi đã đề cập trước đó, thiết bị theo dõi năng lượng mặt trời là một thiết bị di động giúp định vị các tấm pin mặt trời để có được ánh sáng mặt trời trực tiếp.
Nói cách khác, thiết bị theo dõi năng lượng mặt trời có trách nhiệm làm cho tấm pin có nhiều năng lượng nhất có thể – để tăng sản lượng. với điều này, sử dụng các bộ phận có thể làm tăng hiệu quả của bảng điều khiển là rất quan trọng.
làm thế nào bạn xây dựng một thiết bị theo dõi năng lượng mặt trời?
để lắp đặt các tấm pin mặt trời và thiết bị theo dõi
nguồn: các nguồn tài liệu chia sẻ
các thành phần cần thiết để tạo ra các thiết bị theo dõi năng lượng mặt trời bao gồm:
arduino mini plc (1)
điện trở 10 k ohm (2)
pin sạc lithium dc 12 v (1)
bộ kháng 7 k ohm (2)
Bộ xử lý tuyến tính nhỏ PA-14-6″-150 lbs (1)
bộ điều khiển điều khiển máy tính (1)
bộ điều khiển sạc pin mặt trời gv-10 12 v dc (1)
tấm pin mặt trời 90 w-18 ánh sáng mặt trời (1)
điều khiển hệ thống
máy theo dõi năng lượng mặt trời sử dụng một động cơ tuyến tính.

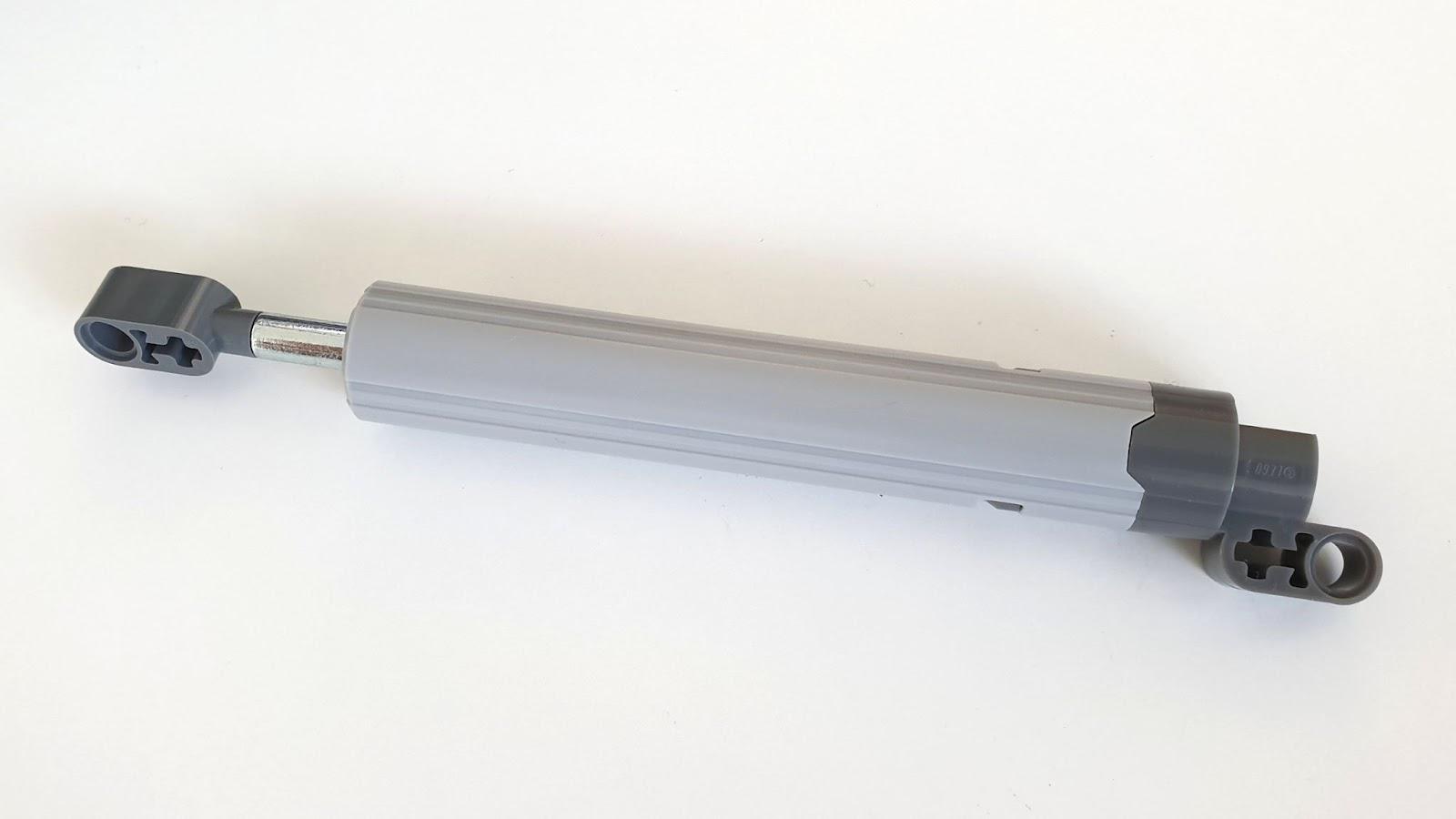

bộ kích hoạt tuyến tính
nguồn: các nguồn tài liệu chia sẻ
Vi điều khiển Arduino giúp điều khiển bộ điều khiển động cơ tuyến tính với sự giúp đỡ của bộ điều khiển động cơ WASP. Vì vậy, bộ phận hoạt động tuyến tính quyết định phần nào của tấm pin mặt trời nhận được ánh sáng. điều thú vị là, điều này là có thể, bởi vì bộ chuyển động đọc dữ liệu từ điện trở ánh sáng.
vì vậy, bộ điều khiển sẽ thay đổi vị trí của các tấm pin mặt trời. mục tiêu ở đây là đảm bảo rằng các bảng phương tây và phương tây được đọc tương đối giống nhau. Bằng cách này, tấm pin mặt trời sẽ dễ dàng tạo ra năng lượng tối đa, vì mặt trời sẽ chiếu trực tiếp vào nó.
các bộ điều khiển điện
trong phần này của thiết bị theo dõi năng lượng mặt trời, bộ điều khiển động cơ hornet lấy điện từ pin 12 v.
các bộ điều khiển điện
nguồn: các nguồn tài liệu chia sẻ
nó được thực hiện để kéo dài và thu hồi các hoạt động tuyến tính nhỏ pa-14. Hơn nữa, chúng tôi đã chọn bộ phận chuyển động 150 pound thay vì phiên bản 35 pound, vì nó đòi hỏi ít điện hơn.
các cấu phần nhạy cảm ánh sáng
điện trở 10 k ohm rất hữu ích ở đây, vì nó giúp phát hiện sức mạnh của mặt trời.

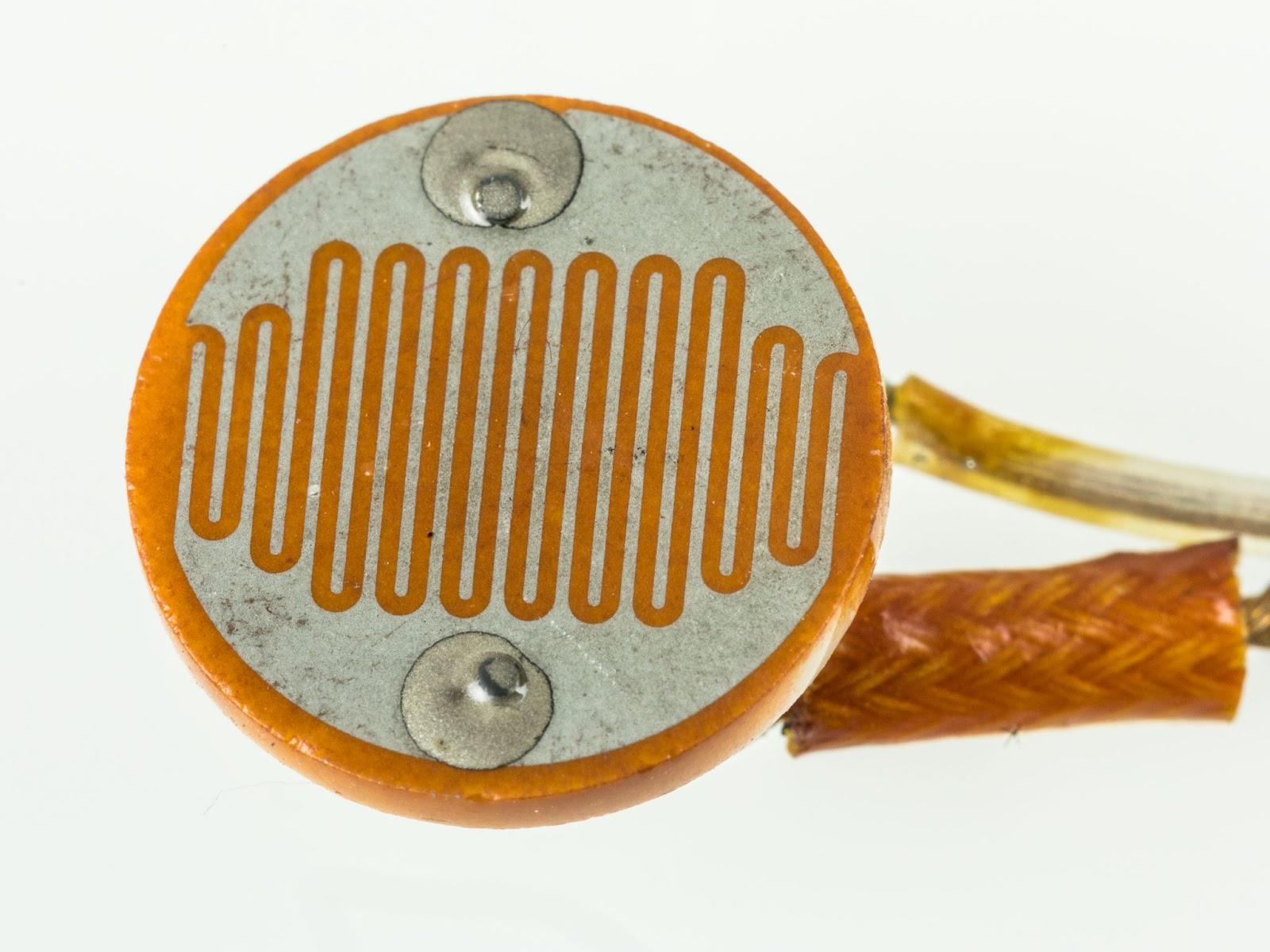

điện trở quang học
nguồn: các nguồn tài liệu chia sẻ
sau tất cả, điện trở quang học hoạt động tương tự như điện trở biến đổi được điều khiển bằng ánh sáng. Do vậy, cường độ ánh sáng giảm khi điện cứng tăng lên, và ngược lại.
ngoài ra, bạn phải sử dụng hai bộ cảm biến ở phía tây và phía đông của bảng. để thiết bị theo dõi năng lượng mặt trời có thể xác định vị trí của mặt trời. thêm vào đó, tiếp tục kết nối với một điện trở 10 k ohm và một điện trở 7 k ohm. khi bạn làm như vậy, hãy đảm bảo rằng kết nối được kết nối. Sau đó, sử dụng bộ vi xử lý Arduino để cung cấp tín hiệu 5V.
Sau đó, sử dụng đầu vào analog trên bộ vi xử lý Arduino để đọc điện áp trên điện trở 7K Ohm. Ngoài ra, khi cường độ ánh sáng tăng lên, điện trở 7K ohm sẽ đạt đỉnh, vì mạch điện hoạt động như một bộ phân điện.
Mật mã gốc
điều quan trọng là phải ghi lại các mã sau cho máy theo dõi năng lượng mặt trời của bạn. Ngoài ra, bạn có thể điều chỉnh các giá trị này phù hợp với các mùa và khu vực khác nhau trong năm.
Cơ sở dữ liệu

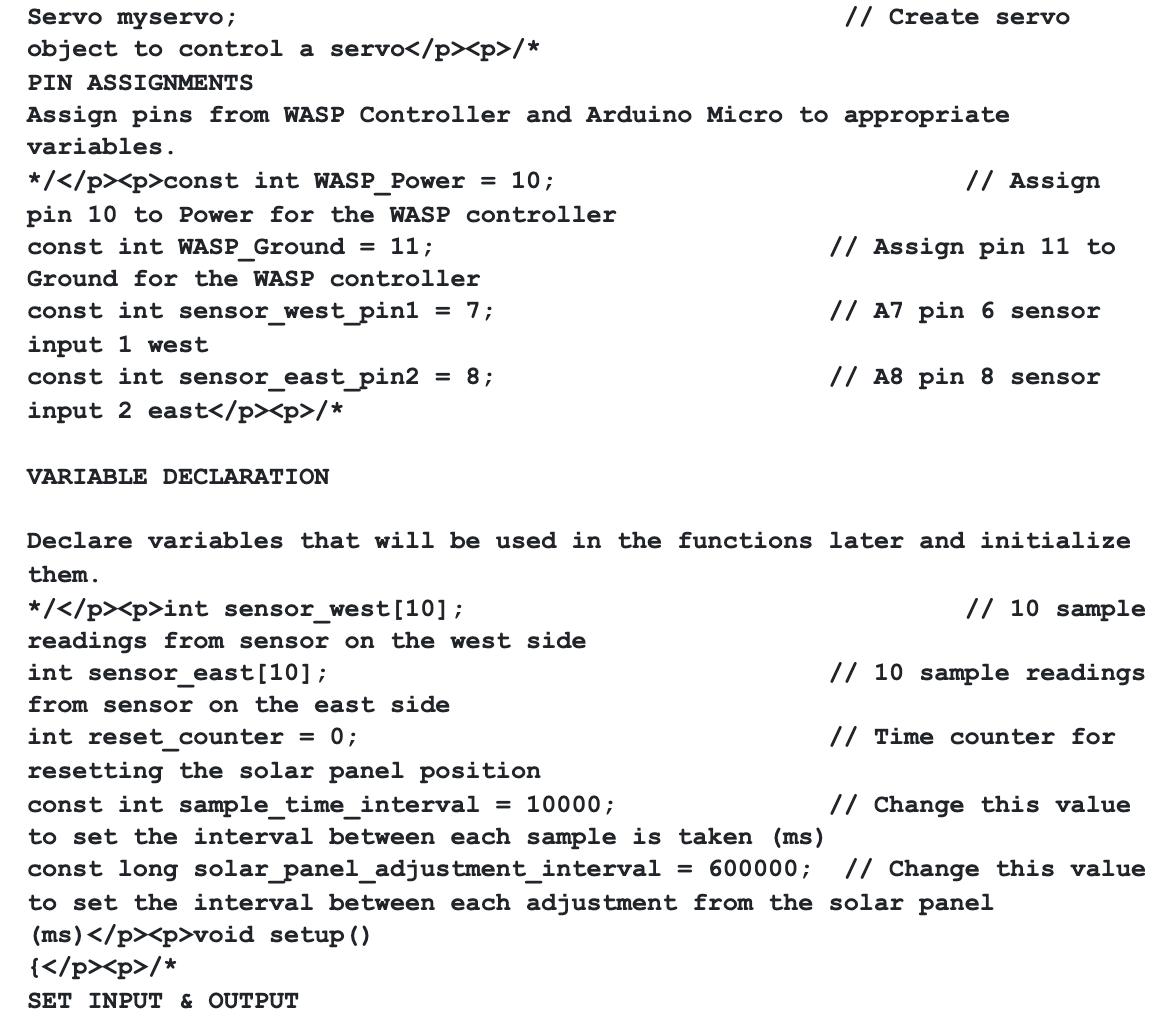

hệ thống phục vụ. thư viện h rất hữu ích khi bạn cần một dòng lệnh đơn để cho phép arduino micro điều chỉnh các động cơ servo rc.
phân bố chân
Arduino micro có chân 10 và 11 giúp ảnh hưởng và kích thích bộ điều khiển WASP. Ngoài ra, các chân 6 và 8 của bộ vi xử lý Arduino được kết nối với các chân analog 7 và 8. tại thời điểm này, bộ theo dõi có thể đọc được từ hai cảm biến ánh sáng.
thiết lập đầu vào và đầu ra
Nếu bạn muốn bộ theo dõi điều khiển WASP, bạn có thể định vị WASP_Power và WASP_Ground như đầu ra. Ngoài ra, bạn có thể đặt sensor_west_pin1 và sensor_east_pin2 vào đầu vào. Với cái này, thiết bị theo dõi có thể đọc dữ liệu từ một cảm biến nhạy sáng.
khai báo biến
các biến rất hữu ích cho việc lưu trữ các giá trị từ các cảm biến ánh sáng. ngoài ra, bạn cũng sẽ tìm thấy thông báo về thời gian lấy mẫu và thời gian điều chỉnh.
ngoài ra, bạn có thể điều chỉnh khoảng cách giữa các tấm pin mặt trời mỗi lần điều chỉnh góc và khoảng cách giữa mỗi lần đọc. ngoài ra, lưu ý rằng giá trị trước đó được đọc mỗi 10 giây. tấm pin mặt trời sẽ điều chỉnh vị trí mỗi 10 phút.
thông số cảm biến
Khi nói đến cảm biến, chương trình theo dõi sẽ thu được kinh nghiệm từ 10 mẫu mỗi 10 giây. sau đó, so sánh giá trị trung bình của hai điện trở.

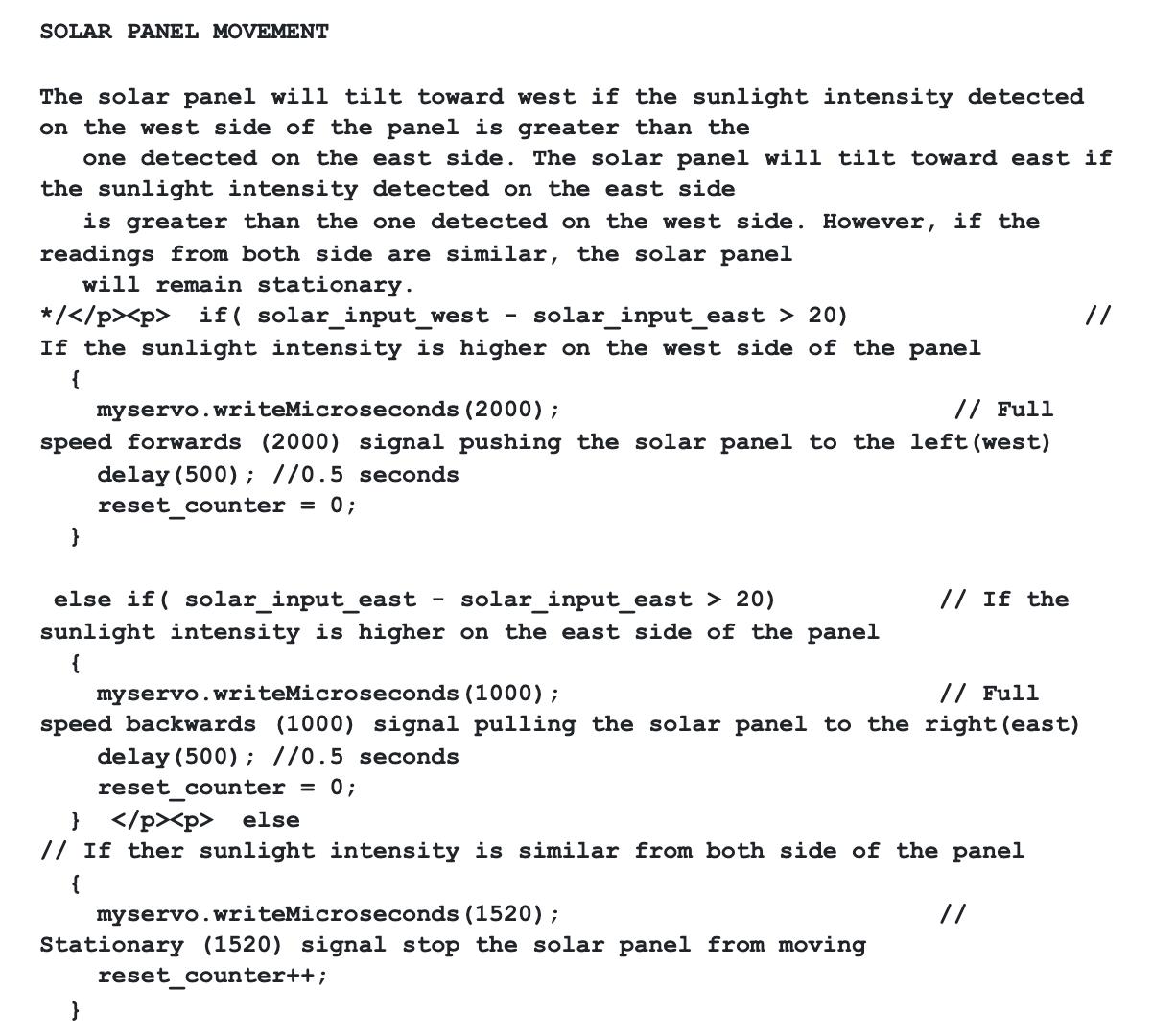

tấm pin mặt trời di chuyển

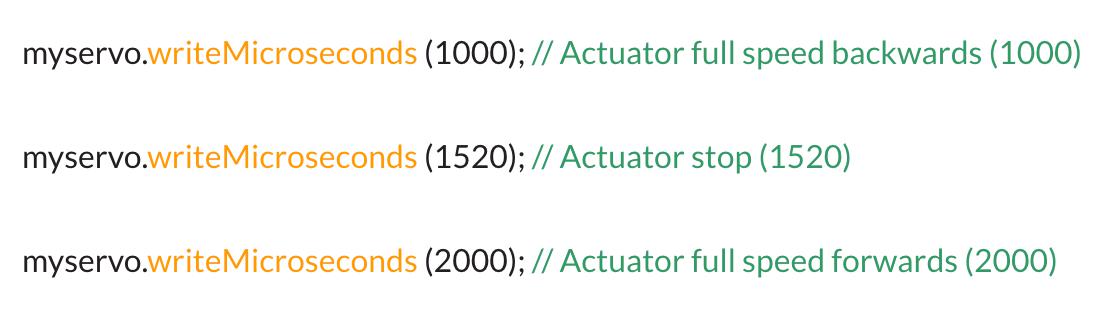

Điều khiển PWM giúp bạn sử dụng micro Arduino để cung cấp năng lượng cho bộ điều khiển. Do đó, bạn có thể thu hồi, kéo dài hoặc dừng thực hiện bất cứ lúc nào, tùy thuộc vào những gì bạn thiết lập cho PWM.
Ngoài ra, nếu bạn có cảm biến từ cả hai phía Đông và Tây, thiết bị theo dõi sẽ bắt đầu di chuyển. Lệnh này có thể dẫn đến việc cuộn, kéo giãn, hoặc di chuyển tĩnh. nói cách khác, tín hiệu phụ thuộc vào sự thay đổi của cảm biến. ngoài ra, lệnh này sẽ được thực hiện mỗi 10 phút. Bằng cách này, các tấm pin mặt trời sẽ nhận được nhiều ánh sáng mặt trời.
Đặt lại vị trí
điều này rất hữu ích khi các thiết bị theo vết năng lượng mặt trời hoạt động trong thời gian dài. nói cách khác, nó giúp thiết bị theo dõi năng lượng mặt trời thay đổi thiết lập mặc định vào ngày hôm sau. một máy đếm đơn giản là đủ.
bộ theo dõi năng lượng mặt trời
để tạo ra một khung cứng, bạn có thể tạo ra một hình tam giác từ 2 x 4. hoặc chọn treo chân bên cạnh các bộ phận in 3 d. và với nó, bạn có thể tạo ra các khớp xương.
làm tròn
Tạo ra một thiết bị theo dõi năng lượng mặt trời có giá trị thời gian – đặc biệt nếu bạn không có đủ tiền hoặc bạn đang háo hức để thử một dự án mới.
ngoài ra, nó còn có nhiều lợi ích, chẳng hạn như tăng chi phí cho các nhà máy năng lượng mặt trời. ngoài ra, nó cũng giúp bạn tiết kiệm rất nhiều năng lượng.
Bạn có thắc mắc hoặc lo lắng về thiết lập? hãy liên lạc với chúng tôi bất cứ lúc nào.
