relay là một phần then chốt trong bất kỳ thiết kế nào, đặc biệt là những thiết kế mà yêu cầu dòng điện lớn để cung cấp điện cho các phần nào đó của nó. Tuy nhiên, thường có một sự lựa chọn khó khăn khi chọn giữa một relay cơ khí và một relay không chạm, nhưng với sự xuất hiện của relay ảnh, nó sẽ không còn xảy ra nữa.
Vì vậy, dưới đây bạn sẽ tìm hiểu về các rời ảnh, những điều khác biệt của chúng và tại sao chúng tốt hơn các rời cơ khí.
Đọc tiếp để biết thêm thông tin.
ảnh chụp là gì?
để hiểu được bức ảnh là gì, đầu tiên bạn phải hiểu rõ nó là gì.
Nói ngắn gọn. dây chuyển là một công tắc được sử dụng để cung cấp một đầu ra công lượng cao và nguồn công suất thấp trong mạch điện.
mô hình chuyển tiếp được chia thành hai nhóm;
dây chuyền bán dẫn, cũng được gọi là dây chuyền không liên lạc.
điện từ. chủ yếu được gọi là relay cơ khí.
bộ chuyển tiếp cơ học
nguồn: wikipedia
bây giờ, một relay quang điện là một relay không liên lạc, sử dụng ánh sáng như một tín hiệu xung. Điều này có nghĩa là, không giống như các rời máy, chúng không cần các điểm tiếp xúc để chuyển đổi dòng tải.
một khi dòng điện đi qua led, quang điện sẽ phát sáng.
Ánh sáng được phát tán sau đó rơi qua ranh giới cách ly trên cảm biến ánh sáng chip PDA cung cấp điện cho cặp MOSFET được kết nối.
hiệu ứng bán dẫn oxy hóa kim loại
nguồn: wikipedia
một khi cặp MOSFET được mở, AC/ DC sẽ chảy qua các khe cắm nguồn.
máy quang điện và máy móc
trong bảng dưới đây, các thuộc tính của quang điện được so sánh với các thuộc tính của quang điện cơ học.
Lợi ích của truyền hình ảnh
tuổi thọ lâu hơn vì chúng không có các bộ phận cơ khí và do đó phân hủy chậm hơn, do đó tăng độ tin cậy.
điện từ quang điện đã giảm thiểu năng lượng. bộ chuyển tiếp ánh sáng chỉ cần 3 đến 5 mAh. cho bạn một góc nhìn rõ ràng; Mức tiêu thụ điện của một dây liên lạc là khoảng 100 mW, còn một dây quang điện là 0,5 mW
nhỏ hơn nhờ vào cách đóng gói của nó.
tốc độ chuyển đổi nhanh hơn.
giá cả phải chăng, bởi vì chúng không cần phải thay thế máy móc.
nâng cao khả năng của thiết bị.
làm thế nào để tạo ra một bức ảnh di động
tạo ra những thứ cần thiết cho việc chuyển tiếp hình ảnh di động.
máy biến thế
NE-2 đèn neon
hộp nhựa tốt nhất là 12 cm* 8 cm* 3 cm
điện trở quang học
một cái hộp
Bộ hẹn giờ CMOS 7555
rời rạc rắn; mô hình dự án 2 amp
Đỉnh cao
nắp chai
chất niêm phong cao su silicon
Đỉnh cao
đèn led cài đặt ống
chương trình
đặt một dây chuyển thép không gỉ, đường dây ldr và một bộ chuyển đổi lên một hộp nhựa. sử dụng chất niêm phong cao su silicon để gắn chúng vào nhựa.
đặt các bộ phận nhỏ như các đầu điểm, các ứng điện và các mạch tích hợp trên bảng mạch.
bảng mạch điện tử
sau đó, gắn bảng mạch vào vỏ nhựa. đặt bảng điều khiển giữa rời ss và bộ chuyển đổi, gần dây ldr.
bây giờ, nối các đầu nối 2 chân vào ldr.
nối rời ss vào bảng mạch và sau đó nối bộ chuyển đổi vào bảng.
bộ biến thế mạch
nguồn: wikipedia
khi lắp đặt các cáp bộ xử lý và cáp nguồn điện vào, đặt các ổ cắm đầu ra vào rời ss.
cuối cùng, cài đặt đèn neon và kết nối nó với máy biến thế. máy biến thế di động của bạn đã được hoàn thành.
dưới đây là một bản vẽ cung cấp hướng dẫn:
mạch điện từ quang điện
nguồn: maxim carter
đáng chú ý là có ba dạng hình ảnh, bao gồm:
Phiên bản đơn cực 240VAC
phiên bản chống mưa
phiên bản dòng điện cao
hãy nhìn vào từng cái một và học cách làm chúng.
Phiên bản đơn cực 240VAC
tạo ra mô hình một cực 240 vac tương đối dễ dàng. Tất cả những gì bạn phải làm là sử dụng một biến thế 230V / 6V × 2 thay thế 240V AC, và tháo bóng đèn neon và bộ kháng (150KV)
điện trở
phiên bản chống mưa
bằng cách tháo dấu cảm biến ánh sáng với một dây cắm áp thấp, bạn sẽ tạo ra một phiên bản rời ánh sáng không thể bị mưa gió.
Tuy nhiên, bạn cần một phần của cảm biến ánh sáng được gói trong một bình trong suốt để đặt phần còn lại của mạch điện trong một vị trí được bao phủ. như đồ thị mạch điện dưới đây
đồ thị mạch điện tử chống mưa gió
nguồn: các nguồn tài liệu chia sẻ
bộ chuyển tiếp đóng gói
nguồn: wikipedia
phiên bản điện tử điện tử cao
đối với các phiên bản quang điện cao, bạn cần thay thế các điều khiển ban đầu. bạn đã sử dụng điện trở mạnh hơn để xử lý dòng điện cao hơn khi tạo ra bộ dẫn điện ánh sáng ban đầu.
hệ thống này được ưu tiên bởi vì nó cung cấp an ninh tối đa.

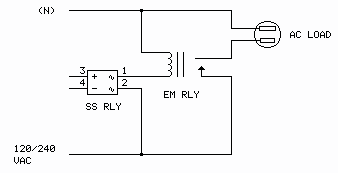

tương tự như vậy, bạn có thể điều khiển một luồng 240 vc như được trình bày dưới đây.
dòng điện quang điện lớn
nguồn: các nguồn tài liệu chia sẻ
các biện pháp phòng ngừa an toàn cần phải tuân theo khi tạo ra mô hình quang học di động
Bạn phải tuân thủ các quy định an toàn khi xử lý bất kỳ thiết bị kỹ thuật điện tử nào để ngăn chặn bạn và thiết bị điện tử bị thương hoặc hư hỏng.
một số biện pháp phòng ngừa bao gồm:
làm việc trên các bề mặt khô và môi trường để tránh sốc điện.
Trước khi thao tác thiết bị, hãy đảm bảo rằng bạn đã tắt tất cả các nguồn điện kết nối với thiết bị. bạn cũng nên ngắt kết nối tất cả các dây điện từ quang điện.
thực hiện kiểm tra cực, đảm bảo rằng tất cả các điều khiển bị ngắt. Kiểm tra cực cũng ngăn cho thiết bị của bạn bị ngắt mạch và cải thiện tính năng của thiết bị của bạn
Chỉ sử dụng điện áp mà hệ thống có thể xử lý, bởi vì một khi bạn kết nối điện từ quang điện với nguồn điện, điện áp cao hơn có thể dẫn đến nổ.
trước khi kết nối quang điện với nguồn điện, hãy kiểm tra cẩn thận các đường dây trên thiết bị số để đảm bảo kết nối đúng.
Kiểm tra dây cáp
nguồn:
tóm tắt
với sự phát triển liên tục của công nghệ, các nhà thiết kế đang tìm cách phát triển các hệ thống chuyển tiếp chất lượng cao.
hệ thống chuyển tiếp bền vững và giá cả phải chăng để hoàn thành công việc dễ dàng.
vì vậy, họ đang tránh xa các máy móc.
Với uy tín và uy tín mà ảnh hưởng, có thể nói chắc chắn rằng chúng là tương lai.
