Hầu hết các nhà sản xuất sử dụng vật liệu FR4 để sản xuất các bảng mạch in. sau tất cả, những bo mạch này rẻ và phù hợp với nhiều ứng dụng. Tuy nhiên, ngoài FR4, các vật liệu bảng mạch in khác có thể là lý tưởng cho các ứng dụng cụ thể. vì vậy, polyimide là một ví dụ tuyệt vời về vật liệu bảng. Trên thực tế, dựa trên các yếu tố khác nhau, các đặc tính của PCB polyimide có thể phù hợp với dự án của bạn.
tuy nhiên, làm thế nào để bạn biết polyimide hay polyimide pcb là phù hợp với bạn?
Do vậy, trong bài viết này, bạn sẽ học được những tính năng của các bo mạch này và chúng ảnh hưởng đến việc làm việc của bạn như thế nào.
Bắt đầu nào!
polyimide pcb là gì?

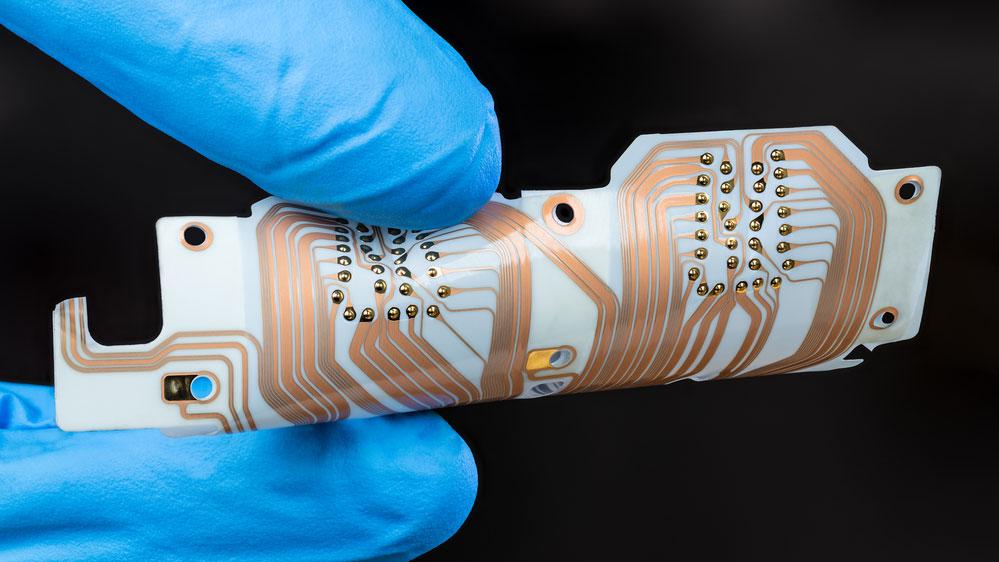

bảng mạch điện tử polyimide
polyimide hay polyimide là một loại polymer có chứa một monomere. loại polymer này chứa các vật liệu khác nhau (tự nhiên và tổng hợp). nói cách khác, ví dụ về polyamide tự nhiên là lông cừu, lụa.
Tuy nhiên, khi nói đến việc sản xuất PCB, các nhà sản xuất sử dụng polyamide tổng hợp để sản xuất hàng loạt làm nền tảng.
làm thế nào để tạo ra polyimide tổng hợp? trên thực tế, bạn có thể làm điều đó bằng cách kết hợp các nguyên tố khác nhau với cấu trúc amide. bên cạnh đó, quy trình này liên quan đến việc sử dụng ma-li-mê-si và ma-li-imide.
ngoài ra, loại chất phụ gia và hóa chất được sử dụng trong quá trình polymerization sẽ quyết định loại polyimide bạn sẽ sản xuất.
Kiểu PCB Polyamide
đây là các loại pcb khác nhau:
polyimide thế hệ thứ hai hoặc polyimide tinh khiết
polyimide tinh khiết
các nguồn: các điểm ảnh
PCB này không có các tính năng khác như chất chống cháy halogen–và đó là một điều tốt. một lần nữa, điều này là bởi vì sự thiếu hụt chất chống cháy có nghĩa là sự ổn định và linh hoạt cực kỳ. vì vậy, các thiết bị điện tử và thông tin liên lạc có thể được sử dụng hoặc polyimide tinh khiển hoặc polyimide flexible pcb.
Không nghi ngờ gì, PCB polyimide này là một trong những PCB lâu đời nhất, nhưng nó đã được sử dụng rộng rãi vì sự ổn định nhiệt và chịu nhiệt cực độ.
thế hệ thứ ba của polyimide
bảng mạch in
trên thực tế, polyimide thế hệ thứ ba là một phiên bản nâng cấp của polyimide tinh khiết. ngoài ra, nó có thêm các chất phụ gia để làm cho nó có khả năng chống cháy. ngoài ra, tính chất chống cháy của polyimide giúp ngăn ngừa cháy điện ngẫu nhiên.
Nhưng tính chất này có một cái giá, vì thế hệ thứ ba của polyimide không ổn định nhiệt như polyimide tinh khiết. ngoài ra, polyimide này rất dễ sản xuất. Vì vậy, bạn có thể sản xuất một loạt các PCB này nhanh hơn một PCB linh hoạt khác.
chứa polyimide
bạn có thể phân loại polyimide được tô đầy như một bộ phim đa lớp. Sao lại thế được? bởi vì nó được làm từ các vật liệu khác nhau, giúp ngăn chặn nhựa co lại. thêm vào đó, một hệ thống polyimide có chứa chất đạm và polyimide.
ngoài ra, sự co thắt nhựa có thể ảnh hưởng đến tuổi thọ của bảng mạch. điều này làm cho bảng mạch dễ bị vỡ và dễ bị tổn thương trong quá trình làm cứng hoặc khoan. Do vậy, các bộ phận được bổ sung có thể giúp cải thiện tính kiện và cường độ của bảng mạch.
polyimide lưu động thấp
polyimide có tính linh hoạt thấp là ngược lại với polyimide tinh khiết. Bạn có thể gọi nó là PCB cứng. Hơn nữa, tính năng này rất hữu ích, đặc biệt là nếu ứng dụng của bạn cần một PCB cứng chịu các điều kiện khó khăn.
đặc tính của các bộ phận pcb
bạn có thể sử dụng PCB. nhưng điều quan trọng là chúng ta phải hiểu những đặc tính này. Họ ở đây:
kháng chất hóa học
polyimide pcb có tính ổn định hóa học. nói cách khác, khi bạn tiếp xúc với các hóa chất ăn mòn khác nhau, bạn sẽ không bị ảnh hưởng xấu.
chịu nhiệt
khi nhiệt độ rất rộng, polyimide có độ ổn định cao. Một PCB cũng hỗ trợ với nhiệt độ không thể sống được tiêu chuẩn, gần 260 độ C.
Ngoài ra, PCB có khả năng dẫn nhiệt tuyệt vời giúp ngăn ngừa hư hỏng nhiệt trong quá trình sản xuất hoặc bảo trì.
sự linh hoạt phi thường
vật liệu polyimide có tính linh hoạt phi thường. Do vậy, bạn có thể sử dụng vật liệu này để tạo ra các bảng mạch in có tính linh hoạt và kết hợp chặt chẽ.
độ bền cao
ngoài kháng chất hóa học và nhiệt, polyimide pcb cũng có thể chống lại những căng thẳng vật lý. Điều đó có nghĩa là, một PCB vẫn giữ được hình dạng của nó bất kể các yếu tố nhiệt và vật lý ảnh hưởng đến chúng. vì vậy, chúng rất thích hợp cho việc bảo trì tại chỗ và các ứng dụng môi trường khắc nghiệp.
Sức mạnh kéo giãn tuyệt vời
Sức mạnh chống kéo là cường độ mà vật liệu có thể chịu được nối lượng tối đa mà không bị nổi khi bạn kéo giãn, chia cho diện tích mặt cắt ngang ban đầu của vật liệu.
Do vậy, mặc dù polyimide PCB rất dẻo, vật liệu này rất rất chắc chắn và chắc chắn (biến dạng). vì vậy, polyimide pcb rất phù hợp với các ứng dụng yêu cầu tính kiện vật lý.
Ứng dụng
các ứng dụng phổ biến nhất của polyimide pcb bao gồm:
điện tử ô tô
thực tế, các thành phần điện tử trong ngành công nghiệp ô tô thường phải đối mặt với nhiều điều kiện đầy thách thức. Ngoài ra, bất kể điều kiện thời tiết khắc nghiệt (mùa hè và lạnh), chúng đều cần được thúc đẩy liên tục bởi nhiều thành phần.
hộp chìa khóa xe ô tô
Tuy nhiên, các bộ phận ô tô tự nhiên cần PCB bền vững, và polyimide có thể làm được điều này.
ngành y tế
trước khi thực hiện một số ca phẫu thuật trong ngành y tế như phẫu thuật phục hồi chức năng, hình ảnh nâng cao, cấy ghép. bạn cần một ứng dụng hiệu quả. trên thực tế, polyimide pcb có thể đạt được hiệu suất cao.
chân giả polyimide pc
b
máy tính và máy tính xách tay
Trên thực tế, tính linh hoạt và độ bền là hai yếu tố quan trọng cần thiết cho máy tính cá nhân và máy tính xách tay để chịu được áp lực vật lý mà bạn sử dụng hàng ngày. Hơn nữa, một PCB máy tính có thể được làm nóng khi đang chạy.
polyimide pcb trong máy tính xách tay
Do vậy, bạn cần phải sử dụng chúng trong môi trường PCB do tính ổn định nhiệt, linh hoạt và kiện được kết hợp với các PCB.
hàng không vũ trụ và quân sự
Đặc biệt, bất kỳ sản phẩm nào liên quan đến ngành công nghiệp quân sự và hàng không vũ trụ đều phải đáp ứng các yêu cầu về tính linh hoạt, độ tin cậy, độ bền và độ linh hoạt nhiệt. lý do tại sao điều này rất đơn giản, ngành công nghiệp này liên quan đến áp lực vật lý và nhu cầu bảo trì thường xuyên tại chỗ, vì vậy polyimide pcb là sự lựa chọn lý tưởng.
vật liệu polyimide và fr 4
bảng sau đây so sánh vật liệu polyimide với vật liệu fr 4
Lời cuối cùng
polyimide pcb cho nhiều ứng dụng khác nhau. thực tế, tất cả là nhờ vào những đặc tính của nó. vật liệu fr 4 cũng là một lựa chọn tốt. tuy nhiên, bạn cần phải quyết định các tùy chọn tốt nhất cho việc ứng dụng bo mạch của bạn.
vậy, bạn có cần giúp đỡ để biết liệu tấm polyimide có phù hợp với dự án của bạn không? hay bạn muốn có bảng mạch tốt nhất? hãy liên lạc với chúng tôi bất cứ lúc nào.
