truyền thống hay thông thườngbảng mạch inPCBs chủ yếu là cứng, có nghĩa là chúng không nên uốn cong khi sử dụng. Tuy nhiên, có rất nhiều ứng dụng yêu cầu bảng mạch phải cong hay cong nhiều lần, làm cho một PCB có thể kéo giãn/ linh hoạt được yêu cầu. Khi được kiểm tra cẩn thận, nhiều thành phần mới nổi, thiết bị và vật liệu điện tử đã cho thấy khả năng kéo giãn cơ học mạnh mẽ.
một số trong số đó được áp dụng cho các mặt cong như ô tô hoặc các kết nối có thể cong như điện thoại di động. Tài liệu này giải thích một loạt các vấn đề về PCB có thể kéo giãn, như cấu trúc, hiệu năng, cơ chế, lợi ích, sử dụng và xu hướng trong tương lai của PCB có thể kéo giãn.
nội dung
một thiết kế/ cấu trúc cho một pcb có thể kéo giãn được
làm thế nào để nghiên cứu hiệu năng của một pcb có thể kéo giãn được
3, có thể kéo dài các lợi thế/ lợi thế của pcb
4, có thể kéo dài các cơ chế của bảng mạch in
5, có thể kéo dài các mục đích/ ứng dụng
6, có thể kéo dài xu hướng trong tương lai của pcb
tại sao chọn pcb của chúng tôi?
8, kết luận
một thiết kế/ cấu trúc cho một pcb có thể kéo giãn được
ngay cả khi bạn có thể kéo dài khả năng inbảng mạch điện tửcông nghệ sử dụng các bước sản xuất và lắp ráp thông thường, tấm laminate là polyimide hoặc polyurethane. polyimide hoặc polyurethane có lợi thế trong việc sản xuất các bảng mạch in có thể kéo dài và chi phí đầu tư rất thấp. Để lắp ráp các bộ phận của một mặt sàn, nhiều nhà sản xuất sử dụng một trong những phương pháp sau đây.
các nhà sản xuất chủ yếu tăng cường lớp phủ một phần bằng cách sử dụng một bộ sơn hoặc các chèn vào đặc biệt. tuy nhiên, phương pháp cuối cùng là sử dụng một kỹ thuật gọi là độ cứng kéo giãn. và thông quabảng mạch in linh hoạtví dụ, trong cấu trúc cứng-mềm, cấu trúc cứng-dãn hoạt động tốt hơn và hiệu quả hơn.
công nghệ rất bằng cách kết nối một số bảng điều khiển rất bằng cách sử dụng một mặt phẳng có thể kéo giãn được với các đường dẫn kết nối nhau nhúng vào nhau. sau đó, các bộ phận điện tử được hàn gắn vào các bộ phận cứng.
làm thế nào để nghiên cứu hiệu năng của một pcb có thể kéo giãn được
hình 1: hình ảnh bảng mạch của sản phẩm linh hoạt
Các bảng mạch in với một mặt cắt cắt có thể thuận tiện cho các ứng dụng mà yêu cầu xoắn, kéo giãn, cong hoặc kết hợp bất kỳ các tệp đó. Các bề mặt có thể kéo giãn được có khả năng kéo giãn, loại bỏ sự bất biến cơ học, giảm thiểu nỗ lực cần thiết để bù đắp cho dung sai cơ học.
PCB có thể kéo giãn được tạo thành một hoặc hai lớp và dùng polyurethane như một vật chất cơ bản có thể kéo giãn được. Độ dày của vật liệu chất lượng thay đổi từ 3,5 đến 3,9 mi, và trọng lượng của đồng thường là 0,5 ounce.
Do mặt cắt phải được kéo giãn, nhiều nhà sản xuất đảm bảo rằng họ đặc biệt chú ý để đảm bảo rằng vật liệu bằng đồng đủ mạnh. tuy nhiên, nếu một ứng dụng nhất định sử dụng một khối cơ sở có thể kéo giãn được với một kích thước nhỏ và một chiều dài ngắn, thì polyurethane chủ yếu được sử dụng như một vật liệu cơ sở. Tuy nhiên, nếu sử dụng hoặc ứng dụng yêu cầu nối kết bề mặt được kéo dài và có dung lượng lớn trên các cấu phần cứng, vật liệu tốt nhất là polyimide.
3, có thể kéo dài các lợi thế/ lợi thế của pcb
có khả năng mở rộngMột PCB được thiết kế một cách rõ ràng để tiết kiệm không gian và tăng tính linh hoạtđể đáp ứng các thiết kế nhỏ hơn và mật độ cao hơn. ngoài ra, nó cũng giúp giảm thiểu quá trình lắp ráp trong khi tăng độ tin cậy. Tóm lại, một PCB có thể kéo giãn là giải pháp duy nhất đảm bảo việc thu nhỏ và di chuyểnthiết bị điện tử.
có một số lợi ích của bảng mạch in. Ví dụ, một PCB kéo giãn có thể xoắn, cong và di chuyển mà không làm hỏng các dẫn điện. Ngoài ra, bảng mạch in có thể cắt ra cho phép các kích thước gói đặc biệt và nhiều hình dạng khác nhau.
Đó không phải là tất cả. có khả năng mở rộngCác PCB có các thuộc tính điện tử lớnvâng. Chúng có hằng số dẫn điện thấp, cung cấp không gian cho việc truyền điện tử của tín hiệu và có các thuộc tính nhiệt ấn tượng, làm cho việc làm mát rất dễ dàng. Tốt hơn, không giống như PCBs cứng, PCBs có thể kéo giãn hoạt động tốt với nhiệt độ cao.
có khả năng mở rộngcác bảng mạch in cung cấp sản xuất và độ tin cậy cao hơndo giảm thiểu kết nối phần cứng bên trong. Hơn nữa, vì đây là một PCB được thiết kế hoặc sản xuất cho việc lắp ráp một chiều, hầu hết các lỗi trong quá trình lắp ráp. các bảng có thể kéo dài có thể dễ dàng thay đổi vị trí của chúng trong khi luôn duy trì kết nối điện tử với nhau.
Tóm lại, một số lý do để sử dụng một PCB có thể kéo giãn hơn là một PCB rất gần:
Giảm trọng lượng và không gian
Chúng đáp ứng các yêu cầu xoắn thay đổi
Dễ dàng sửa chữa và cài đặt
nâng cao khả năng lặp lại và độ tin cậy
Quản lý nhiệt tuyệt vời
Giảm chi phí lắp ráp
hủy bỏ khe cắm
chúng cung cấp các tính năng điện thống nhất cho các mạch điện cao tốc
hình 2: một hình ảnh của một mạch điện linh hoạt được đặt trên thuyền
4, có thể kéo dài các cơ chế của bảng mạch in
Mặc dù các nhà sản xuất có thể dãn được một cách dễ dàng bằng polyurethane nhiệt nhất được sử dụng như một khối cơ sở PCB có thể kéo giãn được, nhưng các dấu kim loại có thể ngăn chặn việc phân tán của chúng. lý do là đồng không đủ dẻo để phục vụ mục đích này.
Các nhà sản xuất sử dụng công nghệ xếp lớp bảo mật và máy ép chuyên nghiệp của họ để gắn mảnh đồng RA hoặc ED tiêu chuẩn vào nền polyurethane. Sau khi hoàn thành bước này, họ sử dụng phương pháp trừ ướt thông thường để khắc các bước của bảng mạch in để tạo ra các mạch có thể kéo dài.
Bởi vì việc thêm một vài mức cơ sở polyurethane và các vật liệu dính sẽ giảm thiểu khả năng kéo giãn, hầu hết các PCB có thể kéo giãn được là hai mặt hoặc tối đa bốn mức. Các nhà sản xuất áp dụng màng kháng hàn polyurethane vào một PCB sản phẩm để duy trì thiết kế đồng nhất.
cái nàycó thể cắt được một bộ lắp đặt bảng mạch incác bộ phận được kết hợp với các bộ phận bề mặt kế thừa nhất. Bởi vì các bộ phận rất chắc, các yếu tố không thể kéo giãn được. Tóm lại, khái niệm về một PCB có thể kéo giãn được là một vài hòn đảo có thuộc tính bất ngờ, trong đó hiệu quả không có linh kiện SMD. Các cấu phần SMD này được kết nối với nhau với một số mảnh giấy dẫn điện trên một mặt chất cắt.
Để đảm bảo các dấu vết đồng được tìm thấy trên nền không bị uốn cong hoặc hư hỏng, các nhà thiết kế đã thiết kế các dấu vân tay đồng dưới dạng móng ngựa. Sau đó, các móng ngựa sẽ được thay đổi ở 180°, khiến chúng di chuyển theo con đường được đánh dấu bằng một đường thẳng. Trong khi các phương pháp khác nhau, như các hình tam giác, có thể kéo giãn, chúng thể hiện mức độ căng thẳng cao và mang lại độ tin cậy thấp hơn.
Tóm lại, nhiều nhà sản xuất thích hình móng ngựa, khiến nhiều người trong số họ tiêu chuẩn hóa hình dạng này.

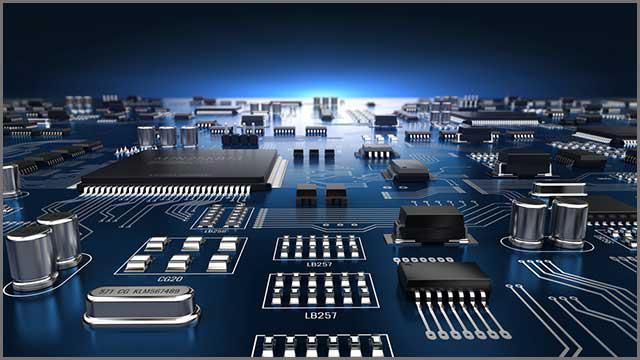

Hình ảnh kế thừa của một PCB, chủ yếu xuất hiện trên hầu hết các thiết bị
5, có thể kéo dài các mục đích/ ứng dụng
yêu cầu các ứng dụng của bảng mạch in được kéo giãn chủ yếu trên các bề mặt cong hoặc không phẳng. những người này là những người sử dụng PCB. rõ ràng, ứng dụng này đang tăng lên, cũng như PCB có thể kéo dài. PCB cứng truyền thống không thể được đặt một cách thoải mái hoặc được sử dụng cho các bề mặt tích hợp, như thiết bị cấy ghép hoặc thiết bị đeo.
Các thiết bị và thành phần được sử dụng trong dệt thông minh, các ứng dụng y học sinh, thể thao, an toàn và giải trí thường có hình dạng bất thường. Do hình dạng không đều, bảng mạch in phải tuân theo các dạng thức cần thiết cho việc tích hợp hiệu quả. Trong khi có thể phát triển các hình dạng mạch linh hoạt như hình trụ hoặc hình nón, một mạch kéo giãn có thể dễ dàng thích hợp với bất kỳ bề mặt nào.
Tuy nhiên, PCB có thể kéo dài được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ quần áo tiêu dùng cho đến việc định vị phức tạp và các ứng dụng y tế. Ví dụ, một bảng mạch in có thể được đặt trong đầu, sử dụng một thiết bị nhúngcảm biếnvâng. họ làm điều này bằng cách thu thập dữ liệu người dùng dựa trên tự do di chuyển.
PCB có thể kéo dài cũng được đặt bên trong băng, vì chúng chứa các cảm biến áp suất có thể đo hiệu quả áp suất tiếp xúc. Khả năng đo lường áp suất tiếp xúc là một yếu tố quan trọng để có thể sử dụng, đặc biệt là khi xử lý các vết thương mở.
hình 4: một sự khác biệtbảng mạch in linh hoạtvà PCB truyền thống
6, có thể kéo dài xu hướng trong tương lai của pcb
Các chuyên gia cho rằng, xét về mặt PCB có thể kéo dài, tương lai dường như là dẻo. Theo báo cáo gần đây của Công ty Nghiên cứu và Thị trường, đến năm 2023, PCB có thể kéo dài sẽ có giá trị hơn 900 triệu USD.
Mặc dù sự tiến bộ của công nghệ thích nghi vẫn còn chậm chạp, nhưng nhiều tổ chức sắp thành lập đã bắt đầu tận dụng lợi thế của thị trường có thể mở rộng này. máy tính bảng đang trở thành mảnh phim dễ bị gập lại, thay thế đồng hồ thông minh. Mặc dù vậy, vẫn có người nói rằng, sớm thôi, stretchable sẽpincác phân tử polymer và các chất dẫn điện.
dựa trên, rất rõ ràng, tương lai của các bộ phim có thể kéo dài được rất tươi sáng. công nghệ này sẽ có nhu cầu cao hơn bao giờ hết, và các nhà thiết kế điện hy vọng sẽ chấp nhận nó tốt hơn.
tại sao chọn pcb của chúng tôi?
PCB của chúng talà một công ty có uy tín, có thể tùy chỉnh tất cả các loại pcb. bên cạnh thiết kế và lắp ráp độc đáo của chúng tôi, khách hàng cũng đánh giá cao sự hỗ trợ kỹ thuật và dịch vụ khách hàng xuất sắc của chúng tôi. hàng ngàn khách hàng tin tưởng vào chúng tôi và khen ngợi các giải pháp sản xuất sáng tạo của chúng tôi.
Trong một thị trường do hàng trăm nhà cung cấp PCB chiếm thắng, giá trị, chi phí và chất lượng làm cho chúng tôi khác biệt. Tại OurPCB, chúng tôi kết hợp hơn một thập kỷ kinh nghiệm với sự tập trung cẩn thận vào nhu cầu của khách hàng. nếu bạn cần nó, thì pcb của chúng tôi là sự lựa chọn tốt nhất cho bạn.
8, kết luận
Các thiết bị điện tử khác nhau phụ thuộc mạnh vào các PCB có thể kéo giãn để cung cấp sự thoải mái là một phần của các tính năng độc đáo của chúng. Một PCB có thể kéo giãn có rất nhiều lợi ích mà một PCB rất khó có thể cung cấp. dựa trên xu hướng trong tương lai, có thể kéo dàiPCBs chắc chắn sẽ chứng kiến sự nặng nềchưa bao giờ được sử dụng. nếu bạn có bất cứ yêu cầu hoặc vấn đề nào, hãy liên hệ với chúng tôi ngay lập tức.
