Với sự phát triển và phát triển chậm rãi của công nghệ, những khả năng mới và công nghệ sản xuất hiệu quả đang nổi lên. Khi đến việc làm việc, một PCB hoặc một bảng mạch in đóng một vai trò quan trọng trong thế giới IT.
cho dù đó là điện thoại, máy tính xách tay, máy in hay bất kỳ thiết bị điện tử nào khác, chúng đều sử dụng bảng mạch in. hôm nay chúng ta sẽ đi sâu vào một trong những thành phần của một chiếc vòng bảo vệ.
về tầm quan trọng, vị trí của các vòng bảo vệ là không ổn định. Nó không quan trọng như điện trở hay pin, nhưng cũng không vô dụng như diode.
Những người có kinh nghiệm với bảng mạch in đã nghe nói về vòng bảo vệ, nhưng một số chuyên gia không hiểu tại sao ai đó sẽ sử dụng nó.
một vấn đề phổ biến khác với các vòng bảo vệ là người ta không biết cách sử dụng nó. Trong hướng dẫn này, bạn sẽ tìm hiểu về các vòng bảo vệ, chúng là gì, chức năng của chúng và các cấu phần khác mà bạn sử dụng với chúng.
1, PCB bảo vệ-PCB là gì?
vòng bảo vệ là một trong những phụ kiện quan trọng của bảng mạch in. Sự hiện diện của chúng trên bảng mạch dẫn đến thiệt hại tối thiểu cho dòng điện hoặc điện áp, tùy thuộc vào loại cấu hình của vòng bảo vệ.
Một thiết bị bảo vệ PCB được kết nối với một nguồn điện áp cực thấp nhất, đảm bảo rằng mạch điện luôn khép kín mà không có dòng điện hoặc dòng điện bị rò rỉ. Mặc dù vòng bảo vệ chỉ là một sợi dây đồng mỏng, nhưng nó vẫn là một phần quan trọng của khóa học.
Mục đích của các thiết bị bảo vệ PCB là đảm bảo rằng các dẫn khác ở gần mạch không bị mất điện hoặc dòng điện. Các vòng bảo vệ thường được sử dụng trong các mạch điện xoay chiều khiến xung quanh dòng điện bề mặt có thể bị lỗi hoặc bị rò rỉ.
hình 1: các vòng bảo vệ pcb
đảm bảo dòng điện trong vòng bảo vệ tương đương dòng điện trong mạch, tiền năng lượng là 0 và ngăn không cho gió rò rỉ.
do đường dẫn tuyến tính của nó, các vòng bảo vệ chỉ có thể được sử dụng cho mạch điện xoay chiều;
Do vậy, chúng thường xuất hiện trong các động cơ và các thiết bị mạch điện xoay chiều khác.
một tên khác cho các vòng bảo vệ bộ điều khiển là bảo vệ. các kỹ sư điện tử và các chuyên gia sử dụng thuật ngữ này. các vòng bảo vệ hoặc các thiết bị bảo vệ điện là các thành phần then chốt của mạch điện xoay chiều, đặc biệt là máy đo điện tử.
Trong các quá trình như điện tâm đồ, yêu cầu đọc chính xác và có lỗi rất nhỏ, các vòng bảo vệ thường xuất hiện.
Các vòng bảo vệ giúp giữ mạch điện khép kín và ngăn chặn dòng điện hoặc điện áp bị rò rỉ, phụ thuộc vào sự chấp nhận của mạch điện.
hình 2: các vòng bảo vệ pcb
mặc dù các vòng bảo vệ là một trong những phần quan trọng nhất của mạch điện xoay chiều, nhưng hiệu quả của chúng chỉ phụ thuộc vào độ kháng trong mạch điện. Một vòng bảo vệ luôn được kết nối với một nguồn điện áp cực thấp để loại bỏ dòng điện rò rỉ do các nút điều khiển cao của mạch điện.
vì mạch điện trở cao cho phép nhiều điện áp hơn hiện tại, dòng điện cuối cùng sẽ rò rỉ ra ngoài. Điều này có thể hủy hoại đối với các phép đo dòng điện thấp chính xác, bởi vì việc rò rỉ gió có thể gây ra sự thay đổi đáng kể cho kết quả cuối cùng.
dòng điện bị rò rỉ thường xuyên trong các mạch điện xoay chiều mà được kết nối với các thiết bị điện tử khác như các đầu điện hoặc bóng bán dẫn thông qua một bộ điện thống.
nó dẫn điện cho các thiết bị điện tử, dẫn đến thay đổi kết quả. trong phạm vi nhỏ hơn, dòng điện xoay chiều sẽ làm tăng toàn bộ mạch điện; nhìn rộng hơn, lớp học này có thể hoàn toàn thất bại.
Do nguy cơ dòng điện bị rò rỉ tiềm ẩn, hầu hết các chuyên gia đã thêm một vòng bảo vệ để chặn mạch điện và ngăn chặn dòng điện rò rỉ hoàn toàn.
Bởi vì sự khác biệt tiếng điện của một vòng bảo vệ tương đương với sự khác biệt tiếng điện của một nút chống cự cao, dòng điện được tạo ra là bằng 0.
nó có thể thực hiện các phép đo chính xác về kích thước dòng điện thấp và trong quá trình điện tâm đồ.
Bây giờ bạn đã hiểu tầm quan trọng của các vòng bảo vệ, bạn chắc chắn cũng biết rằng các vòng bảo vệ là không cần thiết.
Các vòng bảo vệ ngăn cản dòng điện bị rò rỉ, đây là một trong những vấn đề lớn nhất mà các nhân viên mạch điện AC có thể phải đối mặt, nhưng dòng điện rò rỉ không phải lúc nào cũng là một vấn đề lớn.
Trong các thiết bị lớn như máy phát điện, rò rỉ gần như không thể dừng lại, đó là lý do tại sao máy phát điện AC thường được cảnh báo không chạm vào chúng khi chúng hoạt động.
khi không có thiết bị điện tử nào khác dẫn dòng điện, dòng điện bắt đầu chảy vào vỏ kim loại của máy phát điện.
Bây giờ bạn đã biết được cách sử dụng các vòng bảo vệ hoặc các thiết bị bảo vệ điều khiển, đây là thời điểm để biết bố trí và vị trí của các vòng bảo vệ.
2, bảo vệ bố trí vòng tròn
bố trí của các vòng bảo vệ thay đổi theo mục đích và mạch sử dụng. đối với một mạch điện tử mô phỏng điện khởi động cao, một số điều kiện cần phải được xem xét khi thêm một vòng bảo vệ.
hình 3: màng kháng hàn đỏ
2.1 Hiệu ứng nhiệt
để có được một kích thước chính xác, bạn phải tính đến hiệu ứng nhiệt độ. hiệu ứng nóng là một trong những nhân tố quan trọng nhất để quyết định bố trí của mạch, và nên được ưu tiên.
hiệu ứng nhiệt đới xoay quanh ba hiện tượng khác nhau, mỗi hiện tượng liên quan đến nhau. khi hai kim loại khác nhau kết nối với nhau, chúng tạo ra một liên kết nhiệt.
nó bắt đầu tạo ra một điện áp nhỏ liên quan đến nhiệt độ. Quá trình này được nhiều người gọi là hiệu ứng Sebek, một trong những nguyên nhân chính gây ra lỗi trong các mạch đo dòng điện nhỏ.
Các vòng bảo vệ PCB
Các cấu phần như các ổ cắm, các điểm liên lạc, các điện khức, công tắc và các đầu nối chỉ là một số phần của rất nhiều điều khiển cấu hình mạch điện. nhiều người ứng dụng có thể tạo ra các lỗi nhiệt độ trong cuối cùng.
Ngay cả dây đồng của vòng bảo vệ cũng tạo ra động lực nhiệt điện gần 200 NV / ° C, can thiệp này là đủ để làm gián đoạn đọc cuối cùng gần 2 nV.
để đảm bảo rằng sự nhiễu chấm dứt, cần đặc biệt chú ý đến bố trí và các cấu phần được sử dụng. Các nhãn hiệu khác nhau có mức độ nhiễu khác nhau, một số nhãn hiệu hầu như không có động lực điện trong quá trình đọc.
sau khi bạn có được các bộ phận đúng, bạn cũng phải chú ý đến bao nhiêu bộ phận có thể được thêm vào mạch. Tránh sử dụng các linh kiện như các công tắc, khe cắm và đầu nối nếu có thể.
Tuy nhiên, nếu một trong những thành phần này không thể tránh được sử dụng, hãy sử dụng một thương hiệu nhiễm tiếng điện tử thấp.
Sau khi bạn đã xem xét nhiều yếu tố có thể làm méo mó đọc của bạn, để có được một đọc chính xác và chính xác, bạn cũng phải làm một điều cuối cùng: đặt một vòng bảo vệ.
2. 2 PCB bảo vệ vòng-vòng bảo vệ đặt
Bây giờ bạn đã biết và hiểu được vai trò của vòng bảo vệ, chúng tôi sẽ không nói chi tiết về cách nó cải thiện mạch điện. thay vào đó, chúng ta sẽ nói về vị trí lý tưởng nhất của nó trên bảng mạch.
Bởi vì mỗi nhà sản xuất có các bảng mạch tùy chỉnh của riêng họ, họ không thể chỉ ra một vị trí cho các vòng bảo vệ. Do vậy, để xác định vị trí chính xác của chúng, chúng ta phải biết các cấu phần nào được bao bọc trong một vòng bảo vệ.
để làm cho vòng bảo vệ hiệu quả, tốt nhất là được bao quanh đầu vào của mạch điện. rào cản này làm giảm thiểu hệ thống rò rỉ của thiết bị đầu vào.
một khi bạn kết nối một đầu với một nút chấp nhận thấp, bạn phải cẩn thận trước khi kết nối đầu thứ hai. trước khi bạn kết nối đầu thứ hai của một vòng bảo vệ, bạn phải xem xét liệu bạn cần phải có một bố trí ngược lại hoặc cùng một bố trí.
Các vòng bảo vệ PCB

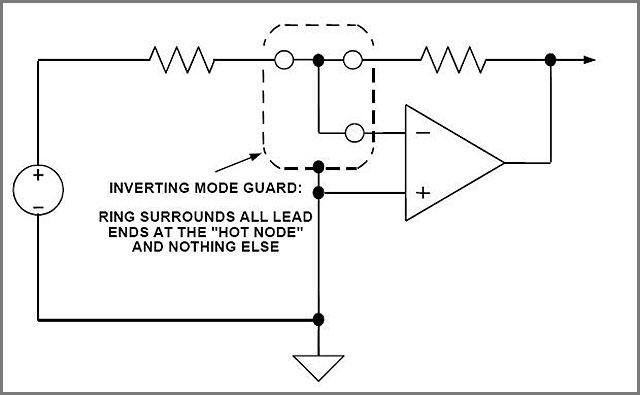

khi cấu hình ngược lại, bạn phải kết nối đầu thứ hai với tiền điện đầu vào. mặt khác, nếu bạn thích cấu hình tương tự, bạn có thể kết nối đầu thứ hai với tiền đầu vào âm.
Tùy thuộc vào cấu hình bạn chọn, các kết quả của bạn có thể thay đổi rất lớn.
Hiệu ứng nhiệt đới và vị trí của vòng bảo vệ là hai sai lầm phổ biến nhất mà mọi người phạm phải khi sản xuất các bảng mạch in. Một khi bạn giải quyết được cả hai vấn đề này, bạn có thể dễ dàng tạo ra một bảng mạch điện hoàn hảo với độ chính xác của NaVl.
Các bảng mạch có thể hoạt động mà không cần thêm một vòng bảo vệ, giống như nhiều thiết bị khác nhau, nhưng bạn có thể có được thông số chính xác.
Mục đích cốt lõi của bố trí vòng bảo vệ là giảm thiểu sự rò rỉ của dòng điện, điều này không ảnh hưởng đến các thông số cao hơn, nhưng sẽ làm giảm độ đọc xuống mAh hoặc NaV.
Nó là cần thiết trong những máy cần đọc rất chính xác và có rất ít lỗi.
3, bảo vệ PCB
Bây giờ, bạn đã chuẩn bị một mạch điện và cài đặt một vòng bảo vệ ở vị trí thích hợp để tránh rò rỉ dòng điện, và tất cả các biện pháp phòng ngừa đã được thực hiện để giảm động lực điện cảm nhiệt, chỉ thiếu một điều về việc tạo ra một mạch an toàn, đó là dây bảo vệ.
bảo vệ đường đi là một trong những phần quan trọng nhất của khóa học, vì nó làm giảm sự nhiễu loạn trong mạch.
để hiểu nguyên tắc làm việc của các đường bảo vệ và tầm quan trọng của nó, bạn cần phải hiểu các khái niệm về giao nhau và kết nối dung.
Hai hiện tượng giao thoa và giao thoa dung lượng là cốt lõi và linh hồn của việc bảo vệ đường đi, cũng là nguyên nhân của thiết kế của nó.
để hiểu rõ hơn cách thức hoạt động của cả hai, chúng ta sẽ bắt đầu với sự kết nối dung sai, và sau đó chúng ta sẽ thảo luận về nguyên lý hoạt động của sự nhiễu loạn và bảo vệ đường đi.
hình 4: các vòng bảo vệ pcb
3.1 PCB bảo vệ vòng lặp lên
khớp năng lượng là sự chuyển đổi năng lượng qua mạng lưới hoặc hệ thống điện từ xa. Trong một mạch điện xoay chiều, kết nối điện chấm năng ngăn chặn dòng điện từ một đường dẫn tới một đường dẫn khác.
các kết quả có thể có sự ảnh hưởng ngẫu nhiên hoặc có chủ ý. Điều này tạo cơ sở cho nhiễu sóng, một hiệu ứng mà có thể được kết hợp một cách vô tình ảnh hưởng đến mạch điện.
nhiễu là một vấn đề phổ biến giữa các thiết bị điện tử âm thanh, dây cáp có cấu trúc và thiết kế mạch tích hợp.
3. 2 PCB bảo vệ vòng tròn-được sử dụng để bảo vệ
Mục đích của việc bảo vệ dấu vết rất đơn giản: nó có thể ngăn chặn hoặc giảm thiểu ảnh hưởng của sự nhiễu. Mỗi mạch đều có hai hoặc nhiều dòng bảo vệ ở mỗi mặt của một tín hiệu song để giúp ngăn chặn nhiễu dòng khác.
việc bảo vệ các mạch điện tử được sử dụng nhiều hơn cho các mạch điện tử; ngay cả những bảng mạch nhỏ và đơn giản cũng có nhiều đường đi.
một đường bảo vệ bao gồm ba phần giúp giảm thiểu nhiễu xung quanh mạch.
thành phần đầu tiên trong việc bảo vệ là kẻ tấn công. những kẻ xâm lược mang tín hiệu theo một hướng, dòng điện theo một hướng khác; nó sẽ tạo ra nhiễu điện từ.
nó ảnh hưởng đến một dấu vết khác trên bảng mạch, gọi là dấu vết nạn nhân. Vì nạn nhân đi xa hơn so với kẻ tấn công, nên EMI thấp hơn nhiều.
Tuy nhiên, để giảm thiểu nhiễu điện tử này, bạn cần thêm một điểm thứ ba và cuối cùng, điểm bảo vệ. Nó được kết nối với VCC, giữa kẻ xâm lược và nạn nhân.
Nếu không có một dây bảo vệ, nhiễu xung quanh mạch điện sẽ tăng lên đáng kể, đặc biệt là âm thanh thấp. nó cho thấy sự bảo vệ trong một môi trường cụ thể rất quan trọng.
4, PCB bảo vệ vòng EMI
EMI là một trong những can thiệp khó khăn nhất để đo lường và giải quyết bởi vì gần như mọi thành phần được kết nối với nguồn điện đều có can thiệp của nó, cho dù nó nhỏ như thế nào. Tuy nhiên, chỉ vì nó nhỏ không có nghĩa là bạn có thể hoàn toàn bỏ qua sự tồn tại của nó.
Trong phạm vi nhỏ, EMI có thể làm mạch điện chậm hoặc đưa ra các kết quả không chính xác; trong một phạm vi lớn hơn, nhiễu điện từ có thể làm cho lớp học của bạn không hoạt động bình thường. đây là một yếu tố quan trọng cần được xem xét khi làm bảng mạch in.
mỗi thành phần đều có nhiệt và điện từ. nhiễu này có thể thấp tới 50 kHz (điều đó không phải là điều đáng lo ngại) hoặc lên tới 50 mhz (điều này có thể gây nhiễu hoặc tắt mạch của bạn).
Do vậy, để giải quyết và xử lý đúng các vấn đề EMI, bạn phải xem tất cả các bộ phận trên.
chúng ta hãy xem lại sự nhiễu loạn để hiểu rõ hơn tầm quan trọng của việc giảm thiểu emi và bảo vệ đường đi. giao thoa là một trong những vấn đề quan trọng nhất trong mạch điện, vì nó tạo ra nhiễu điện từ cao nhất.
vì vậy, để đối phó đúng với sự can thiệp này, bạn sẽ cần phải bảo vệ các dấu vết. như bạn đã biết, bảo vệ dấu vết loại bỏ sự nhiễu loạn; nó giảm đáng kể sự nhiễu sóng điện từ.
5, PCB bảo vệ vòng – kết luận
các vòng bảo vệ là một trong những thành phần quan trọng nhất trong mạch điện thấp. dây đồng bao quanh đường dây điện rất tốt cho toàn bộ mạch điện. Do có dây đồng bao quanh đầu vào của mạch điện, các vòng bảo vệ làm giảm rủi ro dòng điện bị rò rỉ.
nó thực hiện điều này bằng cách chuyển điện áp tương đương với điện áp đầu vào trong cáp. Nó tạo ra một sự khác biệt tiềm năng tương tự trong mạch điện và giảm đáng kể dòng điện rò rỉ.
tuy nhiên, hiệu quả của vòng bảo vệ phụ thuộc rất nhiều vào nơi bạn đặt nó. đầu vào xung quanh mạch là vị trí tốt nhất để thêm một vòng bảo vệ vì nó giúp loại bỏ hiệu quả hơn dòng điện rò rỉ.
hai vấn đề quan trọng nhất mà một người có thể phải đối mặt trong mạch điện là rò rỉ điện và điện từ. Tùy thuộc vào loại mà bạn đang cố gắng tạo ra, EMI ảnh hưởng đáng kể đến quỹ đạo của bạn.
cho dù sự xáo trộn là nhỏ hay lớn, tốt nhất là phải có biện pháp bảo vệ, biện pháp bảo vệ tốt nhất là bảo vệ đường mòn. với sự giúp đỡ của các đường kẻ tấn công và nạn nhân có thể loại bỏ sự can thiệp điện từ trong mạch điện.
kết luận
xem xét tất cả các thông tin trên, các vòng bảo vệ là một trong những phần có giá trị nhất của mạch điện áp thấp. Nó làm giảm đáng kể dòng chảy bị rò rỉ, vì vậy rất có giá trị khi đo lường điện hoặc điện áp đơn vị nông. Vòng bảo vệ PCB
