các điều khiển logic là một trong những công cụ hữu ích nhất trong bảng điện tử. công cụ đơn giản này hiển thị mức tín hiệu logic của dây điện. do đó, bạn có thể giải quyết các vấn đề trong các thiết bị điện tử nhiều hơn. Mặc dù các máy dò logic thường không tốn kém, nhưng bạn cũng có thể làm một chiếc tại nhà một cách thoải mái. hãy tiếp tục đọc để tìm hiểu cách tiết kiệm tiền với các máy dò logic DIY.
máy dò logic là gì?
máy kiểm tra kỹ thuật số
Điều tra logic (một kiểm tra kỹ thuật số) được sử dụng để phân tích mức logic (boolean 0 hoặc 1) của một mạch điện tử. Dùng tiện ích này, bạn có thể xác định xem các chân trên chip có dòng điện không, dòng điện thấp, dòng điện cao hay dòng điện xoay chiều. tất cả những gì bạn phải làm là quan sát cách hoạt động của đèn led.
máy dò logic hoạt động như thế nào?

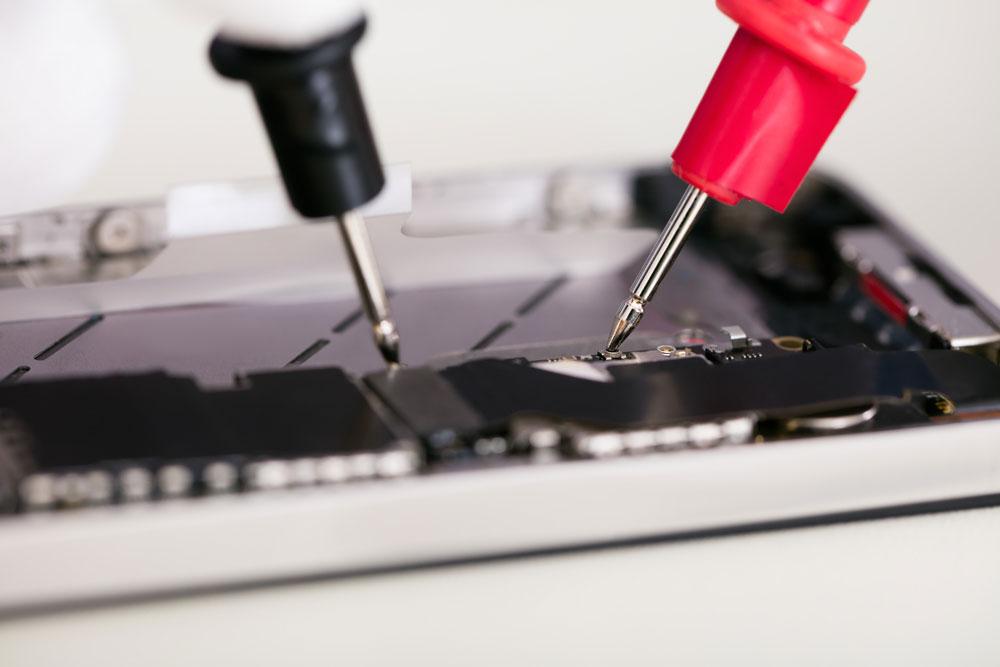

Kiểm tra PCB
một máy dò logic đơn giản có ba kết nối:
một lõi chì đen với một cái kẹp cá sấu
các kẹp màu đen được kết nối với các điểm nối tiếp âm hoặc các mạch để kiểm tra.
một lõi chì màu đỏ với một cái kẹp cá sấu
dây chuyển động đỏ của máy dò logic được kết nối với nguồn điện dương của mạch điện. Hầu hết các đầu dò có thể xử lý điện áp từ 5V đến 9V, và bất kỳ điện áp nguồn nào cao hơn điện áp đó có thể làm hỏng đầu dò.
điều tra
máy dò là một thiết bị hình bút với một đầu kim loại để phát hiện các mạch điện tử. Khi sử dụng máy dò, hãy chắc chắn để kiểm tra điện áp nguồn để đảm bảo rằng nó nằm giữa 5V và 9V. sau đó, kết nối dây cáp mặt đất với mạch điện được kiểm tra. khi tất cả các kết nối đã sẵn sàng, hãy kiểm tra mạch điện để xác định lô-gic boolean.
Có nhiều kiểu khác nhau của các điểm tra lô-gic, và điểm tra trong hình dưới đây là phổ biến nhất. nó có một đèn chỉ dẫn duy nhất mà thay đổi theo mức điện áp.
đèn chỉ báo thường là màu đỏ. Khi bạn đặt đầu vào thiết bị PCB không được kết nối, ánh sáng không thay đổi. trên các thiết bị áp suất cao, độ sáng sẽ tăng lên.
một máy dò logic với một đèn led.
Nguồn: Wikimedia Common
khi bạn đặt nó trên một thiết bị áp suất thấp, đèn tắt. khi có điện xoay chiều cho thiết bị, đèn của máy dò logic sẽ nhấp nháy.
một loại thông thường khác của các máy dò logic có các chỉ thị đèn led màu khác nhau. Bạn có thể có một đèn LED đơn giản chỉ sáng lên khi điện áp đi qua mạch điện thấp.
một bản vẽ phần mềm logic 3 đèn led.
khi điện áp cao, đèn đỏ sáng lên. nếu điện áp giảm (thấp hơn 2.1 v), đèn xanh sẽ sáng lên. khi không có dòng điện nào đi qua mạch điện, đèn vàng sáng lên.
một số máy phát tín hiệu điện tử có thể phát ra âm thanh và đèn. Khi điện áp cao, nó tạo ra một âm thanh lớn và ánh sáng đỏ. ở mức điện áp thấp, nó tạo ra một nốt trầm và phát ra ánh sáng xanh.
tuy nhiên, chúng đều có mô hình chức năng tương tự.
những ý tưởng logic đơn giản
đây là ba mạch phân tích logic đơn giản mà bạn có thể sử dụng để kiểm tra hệ thống số. các mạch điều khiển logic này hỗ trợ ttl và cmos.
đầu dò logic đơn giản dựa trên ic-4050
không có máy dò logic nào dễ dàng hơn thế. Tất cả những gì bạn cần là 1/6 IC4050 điện trở và một LED.
đó là cái đầu dò logic đơn giản nhất. Tôi chỉ sử dụng 1/6 4050As và một đèn LED, đèn LED sẽ chỉ sáng lên khi điện áp đầu vào giảm hoặc là 0.
Nếu bạn đang tìm kiếm một mạch logic với chi phí thấp và dễ xây dựng, CMOS 4050 có thể là sự lựa chọn tốt nhất cho bạn. nó chỉ cần 3 v điện hoặc pin để hoạt động.
2 đầu dò logic nhỏ với mạch ống
một máy dò logic bóng bán dẫn đơn giản.
nguồn:
WEB //www.sowen.com/68/1-logic-probe/
nếu bạn thích bộ phân tích với một transistor, thiết kế đầu dò logic này là sự lựa chọn lý tưởng. bạn có thể sử dụng thiết bị này để kiểm tra điện áp của mạch ttl. bộ điều khiển logic mini có hai đèn led để hiển thị các mức điện áp thấp và cao.
Khi điện áp đầu vào đầu vào của máy dò cao hơn (trên 2.1V), transistor 2N2222 sẽ điều khiển LED đỏ với sự thiên lệch trực tiếp. Đổi lại, đèn LED đỏ cho thấy điện áp cao.
ở đầu vào điện áp thấp, 2 n2222 bán dẫn dòng điện thông qua 220 điện trở. Vì vậy, đèn LED màu xanh sẽ phát sáng.
sử dụng máy dò logic âm thanh cd 4011
sử dụng máy dò âm thanh logic đơn giản với cd 4011 và 3 đèn led.
mạch điện này có thể sử dụng nguồn điện 5 v. bạn sẽ nghe thấy một tiếng bíp khi bạn kiểm tra mạch điện này. âm thanh của tiếng bíp cho bạn biết cường độ của tín hiệu đầu vào.
khi mạch điện tử phát hiện một điện áp thấp, đèn xanh sẽ sáng lên. đồng thời, nó tạo ra một âm thanh rất thấp.
Khi máy dò lôgic phát hiện ra điện áp cao trong mạch điện, đèn đỏ sẽ sáng lên và máy dò sẽ phát ra tiếng bíp lớn hơn.
khi không có dòng điện nào đi qua mạch, đèn vàng sẽ sáng lên. Cái còi không kêu.
cách xây dựng một máy dò logic DIY
trong dự án này, bạn sẽ học cách xây dựng một máy dò logic đơn giản.
Anh cần gì
LED (màu đỏ và xanh lá cây)
diode
với một cái kẹp cá sấu nhỏ
bộ kháng điện 1⁄4 watt 330 ohm
Bút chì kiểu cổ
một thanh đồng dài khoảng 1 đến 2 inch
đây là hướng dẫn từng bước về cách xây dựng các máy dò logic:
đầu tiên, tháo bút ra, tháo hộp mực ra, và khoan nút để cài đặt đèn led.
sau đó, sử dụng lưỡi cưa để đánh bóng thanh đồng như một cây bút chì.
khoan hộp mực để tạo ra sự kết hợp chặt chẽ. Tiếp theo, đẩy thanh đồng vào không gian, để lại khoảng 1/ 4 inch nhô ra.
hàn một sợi dây vào một thanh đồng và kết nối đầu kia vào một chân của đèn led. sau đó, khoan một cái lỗ nhỏ ở nửa dưới của ống bút. kết nối dây nhảy với một đèn led khác.
sử dụng băng keo để cách ly đèn với dây cáp nối của nó.
sử dụng thiết lập kiểm tra pin từ 3 v đến 9 v. để thực hiện điều này, hãy kết nối kẹp cá sấu với đường dây được biết đến và chạm vào các điểm khác nhau. kiểm tra xem đèn led có sáng hay không. nếu một thành phần trong một mạch đơn giản có điện áp âm hoặc điện áp dương, đèn led nên phát ra ánh sáng ổn định. Ngược lại, nếu tín hiệu dao động, đèn LED sẽ nhấp nháy khi áp dụng máy dò vào mạch kiểm tra.
tóm tắt
Wenn Sie die hier beschriebenen Schritte befolgen, können Sie eine funktionsfähige und kostengünstige Sonde erstellen. Unsere selbstgebaute digitale Logiksonde ist kostengünstig, aber effektiv bei der Analyse einfacher digitaler Signale. Um komplexe oder viele Signale zu analysieren, empfehle ich stattdessen einen Logikanalysator. Probieren Sie unsere Schritt-für-Schritt-Anleitung für den Selbstbau einer Logiksonde aus und bauen Sie Ihre Sonde jetzt. Bitte kontaktieren Sie uns, wenn Sie weitere Fragen haben.
