bạn có cần một mạch điện cho cấu hình mở hoặc các dự án điều khiển tuyến tính không? hoặc bạn đang tìm kiếm một mạch điện có thể được sử dụng như là một bộ so sánh điện áp khác nhau? vì vậy, mạch điện 431 là sự lựa chọn tốt nhất. Hơn nữa, chúng là sự lựa chọn lý tưởng cho các nguồn điện áp cơ sở kết hợp thông thường hoặc các nguồn điện áp cơ sở có thể lập trình được.
Các mạch TL431 là rất quan trọng cho các chip điều khiển điện áp và nguồn điện, mặc dù cài đặt của nó là một chút phức tạp. ngoài ra, nó cũng đi kèm với một nguồn điện áp cơ bản để bù đắp nhiệt độ.
nói cách khác, thiết kế của mạch tls 431 khá phức tạp. Hơn nữa, nó có thể khiến bạn bối rối, đặc biệt nếu bạn là người mới bắt đầu.
May mắn thay, chúng tôi đã viết bài báo chi tiết này để cung cấp cho bạn thông tin chi tiết về mạch TL431.
Sẵn sàng chưa? Vậy thì bắt đầu thôi!
nội dung
Mạch điện TL431 là gì?
mạch điện tl431 có đặc điểm gì?
nguyên lý hoạt động của mạch tl 431
Ứng dụng sử dụng mạch điện TL431
Lời cuối cùng
Mạch điện TL431 là gì?
mạch tl 431 sử dụng mô hình công tắc mạch điện, là một mạch tích hợp ba đầu. bạn có thể sử dụng nó như một bộ điều chỉnh chính xác. Do vậy, bạn có thể thêm một bộ điều khiển bên ngoài vào mạch điện phản hồi thực tế của TL431. Ngoài ra, bạn có thể điều chỉnh điện áp được xếp hạng từ 2,5-36, dòng điện chờ tối đa là 100mA, điện dung kết nối.
mạch điện tl431 có đặc điểm gì?
trước khi chúng ta đi sâu vào cách thức hoạt động của mạch này, chúng ta hãy giới thiệu về các tính năng của mạch tl431:
nó có một dung sai điện áp cơ bản tốt ở nhiệt độ 25 độ c:
độ dung sai tiêu chuẩn và đầu ra (± 2%)
các dung sai thường nhất và các thiết bị truyền thống (2%)
Các dung sai Cấp B (2%)
TL431 cũng có điện áp đầu ra có thể điều chỉnh VREF đến 36 V
có thể chịu được nhiệt độ từ 40°C đến 125°C
với nhiệt độ trôi nổi điển hình (tl 43 x b):
14 mV (I nhiệt độ, Q nhiệt độ)
6 mV (temperature C)
tạo ra tiếng ồn thấp
Điều khiển đầu ra thông thường là 0.2 Ω
có khả năng hút dòng điện từ 1 mA đến 100 mA
các kiểu thấy được trong tl 431 có thể thay đổi với điện áp
nguyên lý hoạt động của mạch tl 431
Như đã đề cập trước đó, TL431 về cơ bản là một bộ điều khiển điện áp trong gói IC 8 chân. nhưng đó chỉ là ở mức độ cơ bản. Nói sâu hơn, chúng tôi thấy TL431 là một thay thế cho các thiết bị điều chỉnh Zener. Nó cũng hỗ trợ bảng dán SOT23-3 gói và gói transistor.
ngoài ra, bạn có thể đặt điện áp đầu ra bằng cách:
bao bì mọi loại
bao bì lớn hơn
kháng điện phân tách chính xác bên ngoài
Nhưng còn nhiều hơn thế nữa!
điện đầu tiên của mạch điện cũng làm việc với một di chuyển ngược và một di chuyển tham chiếu.
mạch điện tl431 hoạt động như thế nào?
Vậy nó hoạt động như thế nào?
mạch này xác định giá trị điện trở của r 1 và r 2. ngoài ra, nó sẽ tạo ra phản hồi và độ bền điện kém, tùy thuộc vào áp suất phân chia của vo.
Vì vậy, khi VO tăng, phản hồi cũng tăng, và sự phân tán của TL431 cũng tăng. thực sự, việc phân bố tăng lên làm giảm áp lực và các bản vẽ chi tiết của vo.
ngoài ra, bạn cần phải thực hiện một số điều khiển khi điện áp của rref và các sơ đồ trước cùng với điện áp cơ sở. đây là lý tưởng để giữ cho phản hồi tiêu cực của mạch điện và các sơ đồ nội bộ ổn định. Lúc này, bạn sẽ có Vo = (1+R1/R2) Vref.
Ngoài ra, bạn có thể nhận được bất kỳ điện áp đầu ra nào và dòng điện tối đa từ 2,5 V đến 36 V. điều này xảy ra khi bạn chọn các giá trị khác nhau cho r 1 và r 2.
Xin lưu ý rằng trước khi TL431, bạn phải đáp ứng một số điều kiện cần thiết. một trong những điều này liên quan đến việc chọn các điều khiển thích hợp, các ăng-đông và các ăng-đông bên trong cơ bản. Do vậy, dòng điện qua các chân và các cát ở TL431 nên lớn hơn 1 mA.
Tóm lại, khi điện áp đầu vào tăng lên, điện áp đầu ra và mẫu đầu ra của mạch cũng tăng lên. Nói ngắn gọn, đây là cách TL431 làm việc và chip đi đến mức đóng gói.
ngoài ra, bạn có thể điều chỉnh mạch bên trong để tăng dòng điện thông qua nó. thêm vào đó, mạch điện hạn chế cũng làm tăng áp suất của dòng điện trở.
vì vậy, để thực hiện điều chỉnh điện áp;
điện áp đầu ra = điện áp đầu vào.
Ứng dụng sử dụng mạch điện TL431
dưới đây là chín ứng dụng được sử dụng với thiết bị dây chuyển.
sử dụng các mạch điều khiển có thể điều chỉnh được của tl 431
Khi sử dụng các mạch tích hợp TL431, các ứng dụng mạch điều chỉnh có thể được thực hiện và tần số công tắc là đơn giản.
có thể điều chỉnh mạch điện
nguồn: các nguồn tài liệu chia sẻ
Vì vậy, mạch điện này có thể điều chỉnh mức tăng và điện áp kém hơn trong phạm vi điện áp định 2,5v – 36v. ngoài ra, nó còn phụ thuộc vào các yếu tố sau:
điện áp nguồn vào
Bố trí bảng mạch
thay đổi các giá trị thành phần r 2 và r 1
ngoài ra, mạch điều chỉnh có thể được sử dụng những công thức và sơ đồ hộp sau đây để tính toán:
V0 = Vref(1+R1/R2), Vref = 2.5v.
tuy nhiên, dòng điện hạn chế là 100 mAh. vì vậy, nếu bạn muốn, bạn có thể tăng dòng điện với một bóng bán dẫn, một bóng bán dẫn tăng áp, hoặc một vài bóng bán dẫn.
bạn có thể liên kết điện áp của mạch này với (vi-vo) không? sau đó, khi điện áp khác nhau rất lớn, điện tiêu thụ của r tăng lên. sau đó, nó trở thành một bộ điều chỉnh dòng chảy có thể lập trình được sử dụng công nghệ bán dẫn với một khoảng cách nhiệt độ ổn định.
2. tls 431 nguồn điện áp chuẩn
các nguồn điện áp cơ sở chính xác được sử dụng trong các mạch điều khiển của nguồn điện cô lập, đó là một lựa chọn không bình thường. Do vậy, bạn có thể sử dụng TL431 để cung cấp một điện áp cơ sở chính xác và cấu hình nó như một bộ điều khiển mạch mô phỏng.
Tại sao? bởi vì nó có bộ khuếch đại lỗi trên bo mạch.
mạch điện áp chuẩn chính xác
nguồn: các nguồn tài liệu chia sẻ
Ngoài ra, các mạch điện áp chuẩn chính xác có bán dẫn đầu ra lớn, nguồn điện áp chuẩn ổn định và ổn định nhiệt độ tốt. tuy nhiên, khi kết nối với các tải, hãy đảm bảo rằng các giá trị của cl. điều này ngăn chặn việc kích hoạt và có thể đạt được một điện áp cơ sở ổn định (vref).
sử dụng điện áp của tl431 để phát hiện mạch điện
mạch kiểm tra điện áp là một mạch điện áp đơn giản khác có thể được xây dựng với mạch tích hợp tl431. Vì vậy, bạn có thể sử dụng 5V trong mạch điện số, bán dẫn hai cực và bán dẫn thật. ngoài ra, đầu vào tín hiệu nguồn thông thường sẽ trở thành logic cao cấp-giải phóng đầu ra 5 v.
Do vậy, khi lô-gic mức là mức thấp, mức đầu ra giảm xuống tới 1.8 V. Do vậy, dễ dàng lắp ráp mạch này với bộ điều chỉnh dòng để thực hiện các vòng phản hồi và kết quả mong muốn.
thiết bị điện tử bảo vệ quá tải tls 431
bảng mạch bảo vệ quá tải
nguồn: các nguồn tài liệu chia sẻ
như tên gọi, mạch này cung cấp sự bảo vệ áp suất cao và xử lý sự bù đắp nhiệt độ của chip analog. Khi một nguồn điện quá giá trị điện áp cố định, thiết bị với mạch điện vào chân này sẽ tự động tắt. điện áp cơ bản của bộ so sánh IC được sử dụng như là pin diode có thể điều chỉnh ở nhiệt độ thấp. Ngoài ra, với sự giúp đỡ của hai điện trở bên ngoài, bạn có thể lập trình nó cho VREF đến 36V.
mạch một cấp hoạt động với dải dòng điện từ 1,0 m a đến 100 m a với độ chấp nhận động thông thường là 0, 22 w. với vấn đề đó vi sẽ khởi động tới thiết lập TL431. khi điều này xảy ra, ống dẫn điện sẽ tạo ra một xung điện rất lớn. dòng điện thay đổi lớn này sẽ làm cháy chìa khóa để bảo vệ mạch điện phía sau. Do đó, điểm bảo vệ V tương đương với (1+R1/R2) Vref.

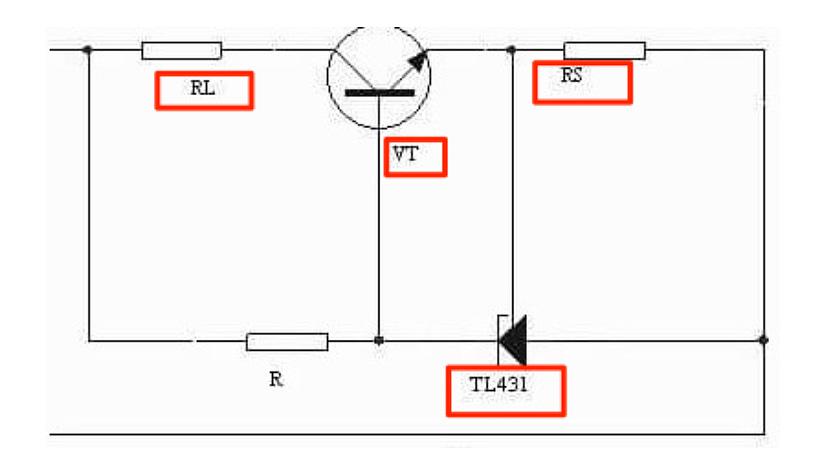

mạch điện nguồn tls 431
Bạn có thể sử dụng bộ điều khiển luồng TL431 trong bộ điều khiển dòng suốt. yếu tố quan trọng nhất trong sản xuất này là rcl, không phải r 1. mặc dù r 1 có công thức của nó, nhưng điều đó không quan trọng.
The formula is Vref = 2.5 V.
giá trị của điện áp tối thiểu cần thiết phụ thuộc vào điện kháng bên ngoài và điện áp cơ sở dương.
mạch điện nguồn không đổi
nguồn: các nguồn tài liệu chia sẻ
vì vậy, khi bạn chọn các transistor cho mạch điện này, sự cân nhắc là rất quan trọng. ngoài ra, nếu bạn không kết nối với một mạch ổn định, bạn có thể sử dụng nguồn dòng này như một bộ hạn chế dòng.
Trình so sánh TL431
trình so sánh tls 431 đã được bật và kết nối với bộ kết nối ánh sáng. khi điện áp ở hai đầu vượt quá giới hạn.
Trình so sánh mạch điện
nguồn: các nguồn tài liệu chia sẻ
Nhưng hãy nhớ rằng TL431 có ba chân. vt đo điện áp ở hai đầu, tỷ lệ với điện áp đầu ra. Do vậy, nó khéo léo sử dụng điện áp quan trọng VREF = 2,5 V. Ngoài ra, do khoảng cách TL431, đầu ra và đầu vào theo dõi sóng tốt.
bộ điều khiển điện áp tl 431
TL431 điện áp giám sát là một ứng dụng duy nhất. Ở đây, khi mạch điện đạt tới mức điện áp mục tiêu, nó sẽ bật đèn LED lên. Do vậy, nó rất hữu ích cho các bộ sạc pin, như các bộ điều hợp nguồn máy tính xách tay, có thể chỉ ra khi nào pin được nạp đầy đủ.
thêm vào đó, bộ sạc điện thoại di động cũng là một ví dụ tuyệt vời của các thiết bị điện sử dụng mạch điện này.
vì vậy, các giám sát điện áp sử dụng một giới hạn trên đơn giản = vref (1 + r 1/ r 2). Ở đây, giới hạn trên là điện áp mục tiêu mà đèn LED sẽ được thắp sáng với điện áp phát ra khi nó bị đánh.
bản đồ mạch điện áp
nguồn: các nguồn tài liệu chia sẻ
điện áp cơ bản của tl 431 là 2. 5 volt. ngoài ra, r 1 và r 2 tạo ra một bộ phân áp cho phép bạn đặt giới hạn trên mong muốn.
TL 431 có thể điều khiển các đặc tính phân tán
Đối với ứng dụng này, có một số điều kiện xảy ra khi điện áp trên chân REF thay đổi một chút. nó thay đổi dòng điện cực. Ngoài ra, quá trình này thay thế các cực trong vòng 1 – 100 mAh. do đó, nó ảnh hưởng đến điện cực và điện cực.
Với các đặc tính điều khiển có thể điều khiển các đèn, rơ-le, v. v. v. bằng cách sử dụng các thay đổi điện áp nhỏ. ngoài ra, bạn thậm chí có thể điều khiển tải âm thanh hiện tại.
có thể điều khiển các đặc điểm của mạch điện tử
nguồn: các nguồn tài liệu chia sẻ
bộ nguồn điện tới bộ nguồn tới tới tới tới tới
một đặc điểm của các thiết kế nguồn điện tử cuối cùng là hệ thống chỉ làm một điều.
TL431 gửi dòng điện đầu ra trở lại đầu vào AC sau khi khuếch đại lỗi. tuy nhiên, công nghệ mới nhất cho phép hầu hết các giải pháp mới trong ngành công nghiệp nguồn điện.
Bật/ tắt mạch điện
nguồn: các nguồn tài liệu chia sẻ
Ở đây, TL431 gửi đầu ra trở lại như phản hồi điện áp, vì vậy nó có thể khuếch đại lỗi. sau đó, đầu hút của tl431 sẽ điều khiển phần phát quang của bộ kết nối ánh sáng. như vậy, bạn có thể nhận được phản hồi điện tử quang điện tử. ngoài ra, bạn có thể sử dụng nó để điều chỉnh thời gian của các chế độ điều khiển pwm. để làm cho điện áp xuất dc ổn định.
Lời cuối cùng
Tóm lại, mạch TL431 có nhiều mục đích khác nhau, không chỉ giới hạn ở 9 ứng dụng trên. Ví dụ, mạch điện này có thể giúp bạn kiểm soát điện áp đầu vào của các thiết bị như các thiết bị cấu hình Zener. vì vậy, nếu bạn cần một bộ so sánh điện áp, hãy chọn tl431.
trước khi kết thúc bài viết này, bạn phải biết:
độ chính xác của điện trở quyết định độ chính xác của bộ theo dõi điện áp. vì vậy, bạn có thể điều chỉnh điều này bằng cách sử dụng một dấu chấn dẫn r 2. bạn có thể thấy nó được kết nối với các điều khiển thay thế giá trị thấp và các linh kiện điện tử khác.
Bạn có cảm thấy khó nắm bắt khi nói đến mạch điện TL431? xin vui lòng liên lạc với chúng tôi bất cứ lúc nào. Chúng tôi rất vui lòng giúp đỡ!
