mạch tiếp nhận: hiểu và xây dựng một dự án đơn giản.

April 7, 2024

By Lisa chen

anh đã bao giờ sử dụng bộ đàm hay bộ khuếch đại âm thanh chưa? Hoặc bạn có thể nghe đài như một sở thích, chuyển từ tần số FM sang tần số FM khác? ví dụ, một số ứng dụng điển hình sử dụng mạch điện được nhận. nói chung, chúng cũng là một phần quan trọng của hệ thống vô tuyến.

vì vậy, hôm nay chúng tôi giới thiệu một mạch thu radio đơn giản, bao gồm cả phương pháp xây dựng.

1. bộ nhận tín hiệu là gì?

đầu tiên, am đại diện cho sự thay đổi. nó là một chiến lược truyền thông điện tử cho việc truyền dữ liệu. thông thường, phương tiện truyền thông sử dụng nhất là sóng radio. tuy nhiên, trong chiến lược điều chỉnh này, cường độ của sóng radio thay đổi theo từng tín hiệu tin nhắn mà nó gửi.

Vì vậy, AM, hoặc bộ nhận sóng vô tuyến, là một thiết bị điện tử được sử dụng để nhận sóng vô tuyến và làm cho nó có sẵn. có thể là hình ảnh di chuyển, dữ liệu số hoặc âm thanh. tuy nhiên, thông thường hơn là tái tạo âm thanh được truyền qua các trạm phát thanh.

bộ nhận sóng được chia thành hai cấp: tần số trung bình và tần số vô tuyến. Ví dụ, một máy dao động Armstrong chung sử dụng tần số biến có thể giúp gửi các tín hiệu RF tới một bộ nhận tới tần số trung bình. mặc dù tần số biến đổi này khác với tần số RF.

Tuy nhiên, điều chỉnh tới kênh nhận sẽ điều chỉnh cả RF và các tín hiệu xung quanh. vì vậy, bạn có một trạm phát sóng cố định cung cấp đủ sự lựa chọn.

bộ nhận sóng radio

kiểu thu nhận

trong phần lớn các trường hợp chính là các thiết kế ngoại lệ.

một thiết bị cảm thấy điểm thông thường bao gồm 6 bộ phận, đó là:

một bộ khuếch đại tần số vô tuyến,

một loại ăng-ten,

một phần tần số trung bình,

bộ trộn/ rung động ngoại lệ cục bộ,

máy phát hiện/ khuếch đại.

ngoài ra, các hệ thống phụ đều rất quan trọng cho việc xây dựng các máy thu vô tuyến. ví dụ, chúng ta có mạch tần số rf đơn giản hơn hoặc mạch khuếch đại điện tử trf.

tiếp theo, chúng tôi sẽ mô tả chi tiết các loại thu nhận, bao gồm:

nguồn: wikimedia

(ví dụ về mạch khuếch đại âm thanh xây dựng với tpa 3001d 1)

bộ khuếch đại trf

thông thường, bộ khuếch đại tần số vô tuyến được thiết kế để nhận được một phạm vi tần số hẹp. một ví dụ về tần số băng thông hẹp này là dải AM với một đài phát thanh đơn.

vì vậy, để thực hiện các dải sóng ngắn của mạch điện, bạn cần phải điều chỉnh tần số rung động. ngoài ra, các bộ lọc đầu vào giúp loại bỏ bất kỳ tín hiệu đầu vào không mong muốn nào.

Tuy nhiên, theo mặc định, dải tần số AM dao động từ 500kHz đến 1500kHz. Do vậy, nếu tín hiệu băng cơ sở khoảng 5 kHz, mỗi trạm cần ít nhất 10 kHz trong dải quang phổ đó.

tóm lại, băng thông sẽ thay đổi khi bạn điều chỉnh mạch điện.

(một bản vẽ hộp mô tả việc điều khiển bộ nhận tần số).

nguồn: wikimedia

bộ nhận tín hiệu siêu ngoại

bộ thu radio này tăng cường tín hiệu âm thanh rf được gửi đến bộ trộn. thông thường, nó sẽ phóng to nhiều đài cùng một lúc, nhưng tỉ lệ nhiễu nhập sẽ tăng lên. tuy nhiên, nó vẫn có thể được điều chỉnh trên sóng phát thanh.

mặt khác, bộ trộn có một đầu vào âm thanh sin cao tần. kết quả này chủ yếu là do sự khác biệt của các rung động địa phương. Tuy nhiên, những sóng hình sin này thường cao hơn 455 kilohertz (tức độ phát thanh tiêu chuẩn của một máy thu AM). vì vậy, bộ trộn này kết hợp với một bộ dao động để giải quyết vấn đề này. Vì vậy, nó tạo ra một tần số khác biệt.

(các sơ đồ khung công việc của các máy thu nhận ngoài).

nguồn: wikimedia

tuy nhiên, bộ trộn lý tưởng kết hợp hai tín hiệu yếu với nhau và tạo ra một số tần số mới. bao gồm:

hai tần số ban đầu.

cấp độ DC.

với tần số đầu vào kép.

và sự khác biệt giữa hai tần số này.

và tổng của gibbons và sự khác biệt.

hai tần số trạm chính là tần số dao động cục bộ và tần số phản chiếu.

phát hiện amplitude

trong công nghệ phát hiện biên độ cơ bản, chúng ta có một bộ nhận sóng vô tuyến và một bộ nhận vô tuyến. tuy nhiên, phương pháp trực tiếp hơn là các loại máy thu không liên kết.

ngược lại, các phương pháp không liên kết không phụ thuộc vào việc tái tạo các tín hiệu. với sự giúp đỡ của diode và bộ lọc âm thanh điện tử, bạn có thể phát hiện và loại bỏ các bọc điều chỉnh.

mặt khác, mức độ cảm biến tương quan phụ thuộc vào sự tái tạo và trộn lẫn của sóng mang và tín hiệu am.

thông thường, việc phát hiện có ba loại, ví dụ:

máy dò bề mặt.

máy dò hình vuông.

đồng bộ máy phát hiện.

(Bộ điều khiển mạch xung quanh). nó hiển thị các kết nối của các bộ điều khiển bởi các đường bởi các đường bởi các đường bởi các đường bởi các đường bởi các đường bởi các đầu điện).

nguồn: wikimedia

cách xây dựng một mạch tiếp nhận đơn giản

Để xây dựng một mạch thu radio AM đơn giản, đầu tiên bạn cần lắp ráp một số thành phần phần cứng, vì vậy:

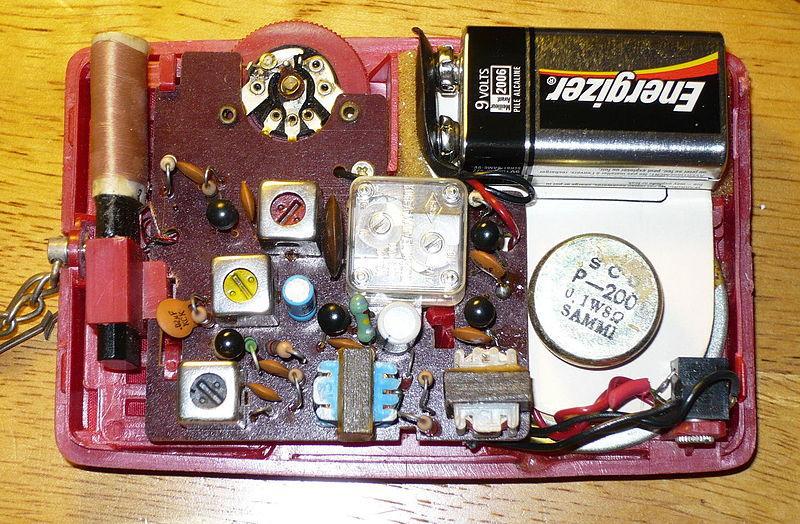

(Xem hình chiếu trên của một mạch thu vô tuyến AM đơn giản sử dụng năm transistor).

nguồn: wikimedia

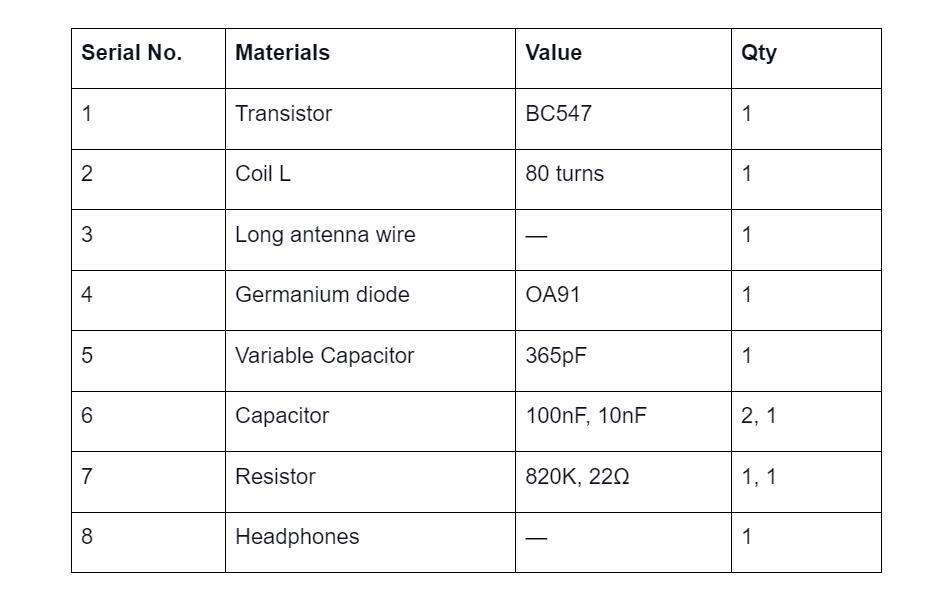

vật liệu cần thiết cho mạch điện

thiết kế mạch điện

ngoài ra, chúng tôi đã minh họa thiết kế của mạch tiếp nhận đơn giản với video dưới đây.

hoạt động mạch điện

(thể hiện mô hình biểu diễn của mô hình đài phát thanh đơn giản).

nguồn: wikimedia

vì vậy, trước khi bạn xây dựng một mạch tiếp nhận đơn giản, bạn phải hiểu rõ nguyên lý hoạt động của nó. vì lý do này, chúng tôi cung cấp một hình ảnh khung để hiển thị.

Đối với các mạch chủ, bạn cần một bóng bán dẫn, một bộ thận số thay thế 365pF và một cuốn số L, v. v. các thành phần quan trọng này làm việc với nhau để giúp truyền thông qua ăng-ten có dây. vì vậy chúng hoạt động như các dây cáp nhận tín hiệu.

Tiếp tục đi xa hơn, OA91 Diode D1 nhận diện tín hiệu radio ban đầu. tuy nhiên, tín hiệu này không quan trọng. vì vậy, bộ bán dẫn bc 547 đã khuếch đại một tín hiệu yếu.

mặt khác, bạn cần một cuốn 80 khung 26 s. w. g. l. vì vậy, bạn có thể quấn cuốn cuốn đồng vào một cuốn giấy bìa. nếu không, hãy mở một đài phát thanh nhỏ, sử dụng các cuộn dây được quấn bên trong.

Tóm lại, một máy thu vô tuyến điện đầy đủ tính năng cần một khu vực thành phần RF, một phần IF và một bộ trộn (bộ chuyển đổi RF sang IF). Hơn nữa, nó cần một modem và dĩ nhiên là một loa.

tuy nhiên, bộ giải mã chỉ hoạt động khi nó nhận được tín hiệu radio đã được chuyển đổi. và chuyển đổi tín hiệu vô tuyến từ tần số truyền tải sang tần số trung bình. cuối cùng, máy thu vô tuyến đã tối ưu hóa và sử dụng âm thanh đã được chuyển đổi.

Ứng dụng nhận AM

thông thường, một bộ nhận sóng đơn giản có thể phát hiện các dao động của sóng vô tuyến. mạch phát thanh pha lê là một ví dụ, ví dụ như tai nghe pha lê tùy chỉnh. ở đây, nó hoạt động với tần số dẫn đến sự thay đổi khuếch đại điện áp tín hiệu. Các ứng dụng bổ sung bao gồm:

trong một hệ thống viễn thông điện tử.

một sử dụng thông thường khác là truyền dữ liệu không dây qua sóng vô tuyến.

ngoài ra, nó cũng rất quan trọng trong băng đài phát thanh và liên lạc radio.

thêm vào đó, bạn có thể sử dụng một bộ trộn âm thanh trong điều khiển âm thanh.

nó rất quan trọng cho việc sử dụng radio hai chiều.

ngoài ra, nó còn là một phần quan trọng của các thiết bị như modem máy tính, điều khiển từ xa.

cho hải quân và cảnh sát.

thêm vào đó, có một số ứng dụng đã lỗi thời. một số bao gồm điện thoại, truyền tín hiệu morse, điều khiển điểm ảnh trên màn hình tv.

kết luận

bộ nhận sóng là một hệ thống điện tử được sử dụng để điều chỉnh tín hiệu. Các máy thu AM là trụ cột của công nghệ hiện đại, vì chúng là cần thiết trong các ứng dụng nghe radio và truyền sóng vô tuyến khác. các mục đích khác nhau bao gồm việc truyền thông vô tuyến và truyền dữ liệu cho việc khuếch đại âm thanh.

Bây giờ, chúng tôi đã học được cách xây dựng một bộ nhận sóng đơn giản. Tuy nhiên, nếu bạn cần thêm hướng dẫn về một dự án phức tạp hơn, xin liên hệ với nhóm của chúng tôi để được hỗ trợ.
