Tăng cường âm thanh trong bất kỳ hệ thống âm thanh nào cũng có thể cải thiện chất lượng âm thanh. bạn thường có thể làm điều đó bằng cách tích hợp một thành phần duy nhất vào một mạch điện tử. tất nhiên, nó phải có khả năng nhập âm thanh để bạn có thể kết nối nó với loa, subwoofer, v. v. Với điều này, bạn cũng có thể mong đợi cảm giác đắm mình hơn trong trải nghiệm lắng nghe tổng thể. Hơn nữa, mạch tăng âm thanh cũng cung cấp các điều khiển âm lượng, tăng âm và điều khiển âm thanh. ngoài ra, thông qua bài viết này, bạn sẽ tìm hiểu cách tạo mạch tăng cường âm thanh của bạn. Vậy hãy bắt đầu nào!
1. tăng cường âm thanh thấp là gì?
(Bass) Mở rộng âm thanh. ♫
Âm thanh thập cao là một loại mạch điện tử để cải thiện âm thanh tần số thấp bằng cách khuếch đại mạch điện. chúng thường được tích hợp vào các sản phẩm điện tử tiêu dùng để cải thiện chất lượng âm thanh.
làm thế nào để tạo ra một mạch tăng cường âm thanh
chúng tôi giới thiệu ba dự án tăng cường âm thanh khác nhau:
sử dụng 2 n222 transistor
đồ thị mạch điện:
các linh kiện điện tử:
45W – 65W sắt thép – 1x
dây hàn với hỗ trợ hàn – 1 x
Loa 8 ohm – 1x
Pin 9V DC – 1x
đồng hồ đo điện năng 100 k-1 x
Bộ kháng 470K – 1x
bộ kháng 10 k – 1 x
Bộ kháng 47K – 1x
Bộ kháng 470 ohm – 1x
2 n2222 transistor npn – 1 x
Bộ cảm biến 47UF – 1x
100 nF điện tích – 2x
Capacity 100UF – 1x
kẹp pin – 1 x
Veroboard – 1 x
các bước:
Bước 1:
(đường điện tử này sử dụng 2 n222. nguồn: các nguồn tài nguyên chia sẻ
đầu tiên, bạn phải hàn bóng bán dẫn. Tiếp theo, một điện trở 47K được hàn gắn vào cột điện và mạch điện. sau đó, một điện trở 470 k được kết nối với bộ phận bán dẫn và mạch vcc. Tiếp theo, chúng tôi kết nối điện cực của bộ cảm biến 47uF với cổng cơ bản của transistor.
Bước 2:
nối một bộ điều khiển 100 nf vào bộ điểm cơ sở và chân đầu ra. Tiếp theo, một điện trở 10K được kết nối với mạch điện VCC và pin bộ thu điện bán dẫn. bạn cần một điện trở 570 ohms vào đầu bộ sưu tập của bán dẫn và đầu VCC của mạch. Tiếp theo, một điều khiển 100 pF khác được kết nối với chân tập điện của một bóng bán dẫn và VCC của một mạch điện.
Bước 3:
Sau đó, một bộ cảm biến 470uF được kết nối với các đầu điện thu thập và đầu ra âm thanh của mạch điện. bạn cũng cần phải hàn máy đo điện năng 100 k vào đầu ra âm thanh. Tiếp theo, nối một pin 9V và đưa loa vào một mạch điện đầu vào trung tâm và điện tiếp đất được kết hợp với điện tiện 10K.
Bước 4:
cuối cùng, kết nối đầu vào âm thanh với một dây điện 57 uf và mạch điện. sau đó hàn âm thanh vào loa.
cách thức hoạt động:
microphone của điện thoại thông minh cung cấp đầu vào âm thanh cho mạch điện, kết nối với cổng ống dẫn. trong trường hợp này, nó hoạt động như một tín hiệu điều khiển. nối một đầu điện 100uF vào một bóng bán dẫn để ngăn chặn tín hiệu dc đi qua, trong khi tín hiệu điện tử có thể đi qua.
sau đó, tín hiệu đầu ra được khuếch đại sẽ đi qua bộ dẫn điện 47uF, loại bỏ bất kỳ tiếng ồn đầu ra còn lại nào. Potential Meter 100K tăng cường tín hiệu âm thanh trước khi nó được truyền đến loa 8 ohm.
sử dụng ic-741
đồ thị mạch điện:
(biểu tượng mạch tăng cường âm thanh ic 741). ♫
các linh kiện điện tử:
transistor bc348-1x
lm 741 ic – 1 x
đồng hồ đo điện năng 100 k-1 x
dung lượng 10 uf – gấp 3 lần
0,0033 UF bộ điện áp – 3
Bộ cảm biến 22UF – 1x
Bộ cảm biến 47UF – 1x
điện trở 10 k – 4 x
bộ kháng 50 k – 2 x
Bộ kháng 47K – 2x
bộ kháng 56 k – 2 x
điện trở 1 k – 1 x
bộ kháng 2.2 k – 1 x
các bước:
Bước 1:
(LM741 giúp cung cấp sự khuếch đại tín hiệu.) nguồn: các nguồn tài nguyên chia sẻ
Đầu tiên, kết nối IC LM741 và Q1 BC348. tiếp theo, bạn cần nối một điều khiển c 1 10 uf vào đầu vào. nối một điều khiển 56 k (r 1) vào c 1. sau đó, một điện trở 47 k (r 2) được kết nối với cực dương của c 1. sau đó, một điện trở 1 k (r 3) được kết nối với một ống bán dẫn. đồng thời, các điện tử của bóng bán dẫn được kết nối với vss.
Bước 2:
kết nối một bộ điều khiển phân cực c 2 10 u f vào một bóng bán dẫn. Tiếp theo, nối một điều khiển 2.2K (R4) vào đầu khác của bộ điều khiển. Bạn cần phải kết nối một C3 0.0033uF condensator với 10uF tương lai điện cực. nối một chức độ 50 k (r 9) vào một dung tích 0. 0033 uf. sau đó, một điều khiển 50 k khác (r 10) được kết nối với điều khiển 50 k.
Bước 3:
(các mạch điện này có rất nhiều điện trở. nguồn: các nguồn tài nguyên chia sẻ
Nối một điều khiển 0.0033 uF khác (C5) vào một điều khiển, được nối vào chân 6 của LM714. Tiếp theo, nối chân 2 của LM714 vào một chấn chấn 10k (R7) liên quan đến một dung điện 0.0033uF. Sau đó, một độ khức 56K (R12) và một đầu điện 22UF (C7) được gắn đến đất. Bộ kháng 56K được kết nối với một bộ kháng 47K (R11), sau đó được kết nối với VCC. Thêm một đồng hồ đo điện năng 100K (VR1), kết nối với C4 0.0033 UF và R5 10K trở.
Bước 4:
Đặt chân 4 của LM714 xuống đất. Đồng thời, chân 7 được kết nối với VCC và một bộ dẫn điện 47uF (C6). Cuối cùng, kết nối một bộ điện 10uF (C8) vào chân 6 của LM714. nó cũng được kết nối vào đầu ra.
cách thức hoạt động:
mạch điện này được cung cấp điện 12 v đến 18 v. đầu tiên, đầu vào nhận tín hiệu âm thanh. sau đó, bộ dẫn kết nối c 1 sẽ cung cấp điện xoay chiều cho r 3 và sau đó truyền nó đến cổng gốc của transistor. đồng thời, r 1 và r 2 đóng vai trò là bộ phân tách dòng điện của bán dẫn. Như bạn có thể thấy, C1, R3, R1, R2, R4, C2 và Q1 hoạt động như các mạch khuếch đại trước và thường tăng tín hiệu. sau đó, một tần số cao hơn của tín hiệu thoát ra khỏi cột bán dẫn và truyền đến c 2.
tín hiệu đi qua mạch lọc tần số thông thấp c 3, c 5, r 8, r 9 và r 10. trong trường hợp này, nó loại bỏ các chuyển động tần số cao. một tín hiệu khác được chuyển tới r 5, r 6, r 7 và c 4. chân 2 của lm417 pha trộn các tín hiệu này, khuếch đại tín hiệu trước khi nó chảy vào chân 6.
một số tín hiệu có thể quay trở lại mạch lọc tần số. như vậy, nó cung cấp nhiều khả năng điều khiển hơn cho tần số.
Bạn có thể tăng hoặc giảm âm lượng tần số thấp bằng cách điều chỉnh tiền điểm VR1.
đồ thị mạch điện:
các linh kiện điện tử:
Pin 9V DC – 1x
1000uF dung lượng – 1x
Capacity 100UF – 1x
dung lượng 10 uf – 1 x
470pF dung lượng – 1x
0,033 uF dung lượng – 1x
0,1 uF dung lượng – gấp 3 lần
bộ kháng 10 ohm – 1 x
bộ kháng 10 k – 1 x
đồng hồ đo điện 10 k-3 x
bảng thử nghiệm
các bước:
Bước 1:

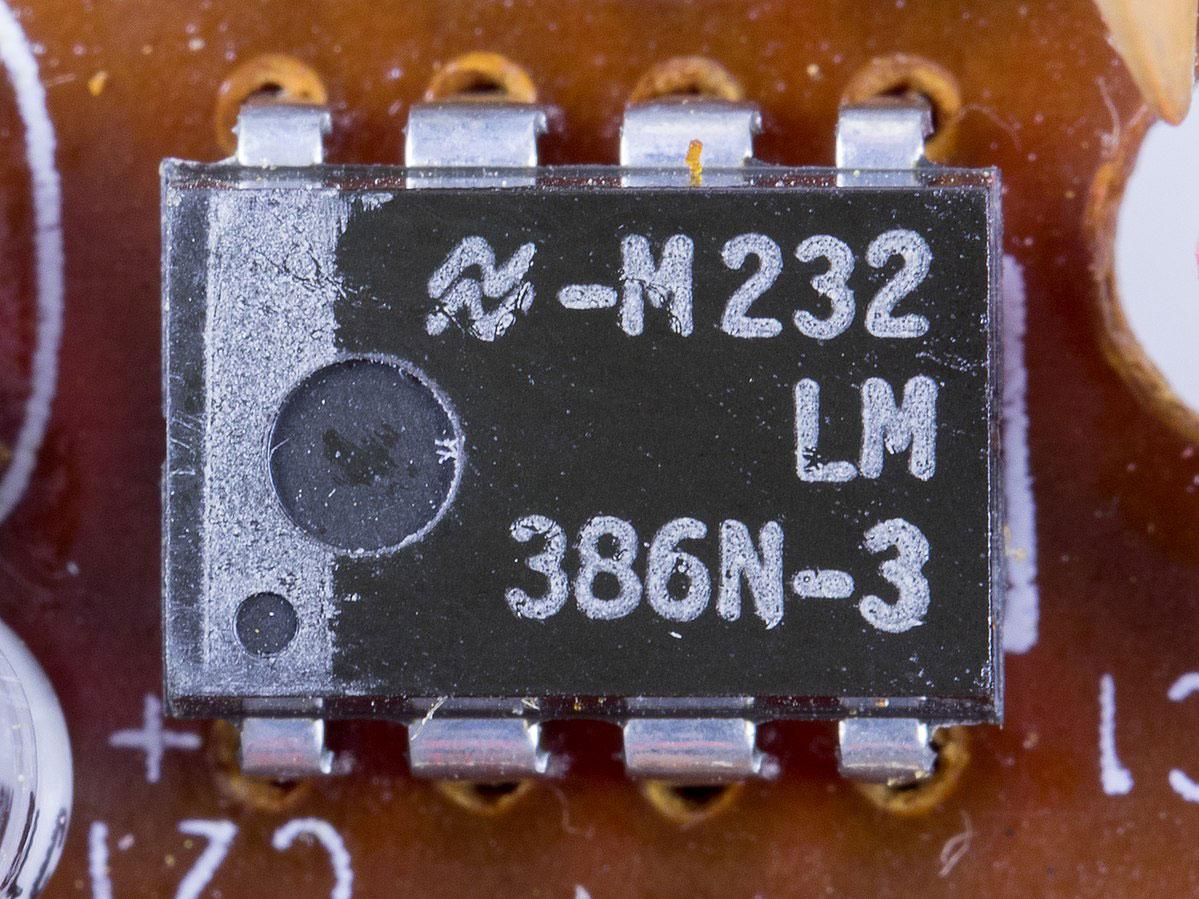

(được sử dụng thiết bị lm386 để tăng âm thanh.) nguồn: các nguồn tài nguyên chia sẻ
đầu tiên, các cực âm và cực dương của pin được kết nối với đường ray âm của bảng thử nghiệm. kết nối hai khe cắm từ đường điện âm của bảng điều khiển đến đường điện dương. cắm vào mạch tích hợp lm386. kết nối chân 1 với một nút khác. Nối chân giữa vào chân 1 của LM386 để thêm một máy đo tiềm năng 10K (thu hợp).
Bước 2:
sau đó, đặt chân 2 của lm 386. Sau đó, kết nối chân 3 của LM386 với một đầu cuối khác và một bộ dẫn điện 470pF. Tiếp theo, kết nối từ điểm đầu cuối này tới một sân bay khác, kết nối với chân giữa (lượng âm thanh) của máy đo tiền độ 10K. Gắn đất các chân ngoài.
Bước 3:
cắm đầu kia của điện 10 uf vào chân 8 của lm 386. sau đó, các cực dương được kết nối với một đầu cuối của bảng thử nghiệm. kết nối một khe cắm đến một chân của điều khiển. thêm một điện trở 10 k ohm và kết nối nó với chân 7 và một đầu cuối khác. Tiếp theo, kết nối một điện tích 10uF với điện trở. trong khi đó, một đầu của bộ phận cảm biến đi xuống lòng đất.
Bước 4:
(đồ thị này cho thấy một bộ cảm biến 1000 uf. nguồn: các nguồn tài nguyên chia sẻ
nối chân 6 vào đường điện tích cực. Thêm một dung tích 0.1 UF giữa chân 4 và chân 6. được kết nối với một chân khác từ chân 5. sau đó, thêm một dung tích 0. 1 uf ở đầu của điện trở 10 ohm. tiếp theo, một điều khiển 1000 uf được cắm vào khe cắm. đảm bảo rằng cực dương được kết nối với điện trở, cực âm được kết nối với một sân bay khác.
Bước 5:
sau đó, thêm một dung tích 0. 1 u f và 100 u f giữa các đường dây điện tích cực và âm. kết nối một đường điện từ chân 4 với mặt đất. Nối các loa cáp ở đầu khác của một đầu nối 1000 UF. sau đó, các cực âm của loa được kết nối với đường ray. Tiếp theo, thêm các kênh âm thanh đầu vào bên trái hoặc bên phải vào chân biến độ âm thanh cuối cùng. kết nối dây cáp mặt đất với đường ray.
cách thức hoạt động:
Mạng nối vào âm thanh sẽ khuếch đại sự nhiễu nét xuất hiện trong bộ khuếch đại. Hơn nữa, mạch điện này có một bộ dung lượng lọc 470pF để ngăn chặn bất kỳ sự can thiệp vô tuyến phát hiện. đồng thời, một dung tích 100uF có thể chặn tiếng ồn thấp. đồng thời, dung tích 0. 1 uf ngăn chặn tiếng ồn cao qua. hai bộ cảm biến này được kết nối với pin.
bạn cũng sẽ nhận thấy một điện trở 10 k và một điện trở 10 uf. chúng tăng cường tín hiệu đầu vào âm thanh. nói chung, âm thanh thấp được tăng cường như một bộ lọc thông qua thấp, ngăn chặn tiếng ồn. Nó cũng phụ thuộc vào một dung tích 0.0033 UF và một điện tử 10K.
áp dụng cho mạch tăng cường âm thanh
(các tai nghe có mạch tăng cường âm thanh. ♫
loa
hệ thống giải trí gia đình
bịt tai
tai nghe chơi game
tăng cường âm thanh có làm hỏng loa không?
(Một mạch tăng âm thanh có thể hư hỏng các loa. ♫
nhiều loa có thể tăng âm điện mà không gây hư hỏng. Nếu âm lượng quá lớn hoặc mức âm thanh quá cao (SPL), có thể có sự cố. Nên nếu bạn muốn tăng âm thanh, bạn phải giảm âm lượng.
tuy nhiên, các yếu tố khác có thể ảnh hưởng đến hiệu năng hoặc hư hỏng các loa. Ví dụ, các loa có một số lượng rộng quá lớn có thể gây ra sự cố. nếu bạn kết nối nó, loa sẽ nhận nhiều dòng điện hơn giới hạn của nó. Do vậy, quá trình này có thể làm nổi trục của loa quá nhiều để tạo ra tín hiệu sai cho đến khi kết thúc làm hư hỏng loa. đồng thời, nguồn điện phân phối cũng làm cho vòng âm quá nóng, khiến nó cháy.
tóm tắt
nói chung, âm thanh thấp được tăng cường như một bộ lọc thông qua thấp, ngăn chặn sự biến dạng của tiếng ồn. Trong trường hợp này, nó sẽ cải thiện chất lượng âm thanh và mang lại cho bạn một trải nghiệm nghe trơn tru hơn. tất nhiên, mạch điện này phụ thuộc vào điện trở, điện trở, lm386. để hoàn thành quá trình này. Do vậy, lần sau khi bạn thấy một chút nhiễm hoặc bị nhiễu, bạn nên xem xét việc thực hiện một mạch tăng âm điện. và bạn có thể thích nghe nhạc hơn bao giờ hết!
có vấn đề gì với mạch tăng cường âm thanh không? liên lạc với chúng tôi bất cứ lúc nào!
