bạn có cha mẹ già, người thân, bạn bè hay người nào biết về chứng mất thính giác không? Mất thính giác cảm giác thường xảy ra ở người cao tuổi, và người dùng máy trợ thính có thể chi hơn 1.000 đô la để mua máy trợ thính. chúng ta không tiêu nhiều tiền, chúng ta có một giải pháp giá cả phải chăng. Thiết bị trợ thính là một dự án DIY đơn giản, đặc biệt nếu bạn là một nhà phát minh điện tử. Đọc tiếp để tìm hiểu làm thế nào để sử dụng một số thành phần riêng biệt để tạo ra các mạch máy trợ thính nhỏ và tiết kiệm năng lượng.
nội dung
mạch máy trợ thính là gì?
máy trợ thính hoạt động như thế nào?
một thiết bị trợ thính nhỏ giá rẻ
sử dụng mạch máy trợ thính 555
cho các thiết bị trợ thính
tóm tắt
mạch máy trợ thính là gì?
mạch máy trợ thính là một tập hợp các thành phần bao gồm micrô, khuếch đại và tai nghe. Tuy nhiên, các khóa học này có mức độ phức tạp khác nhau vì một số có hệ thống kiểm tra hoàn hảo.
máy trợ thính hoạt động như thế nào?
mặc dù mạch điện có thể khác nhau, nhưng các thiết bị trợ thính hoạt động tương tự. âm thanh được truyền qua micro, và sau đó được khuếch đại. trong hầu hết các trường hợp, amplifier là một bộ xử lý tín hiệu quyết định sự phóng đại của một tín hiệu âm thanh.
Các bộ phận này cũng có thể có một bộ lọc cắt cao để loại bỏ nhiễu âm thanh đầu vào và thay đổi tín hiệu để cải thiện chất lượng âm thanh. sau đó, tín hiệu được chuyển đổi thành âm thanh qua tai nghe và sau đó vào tai.

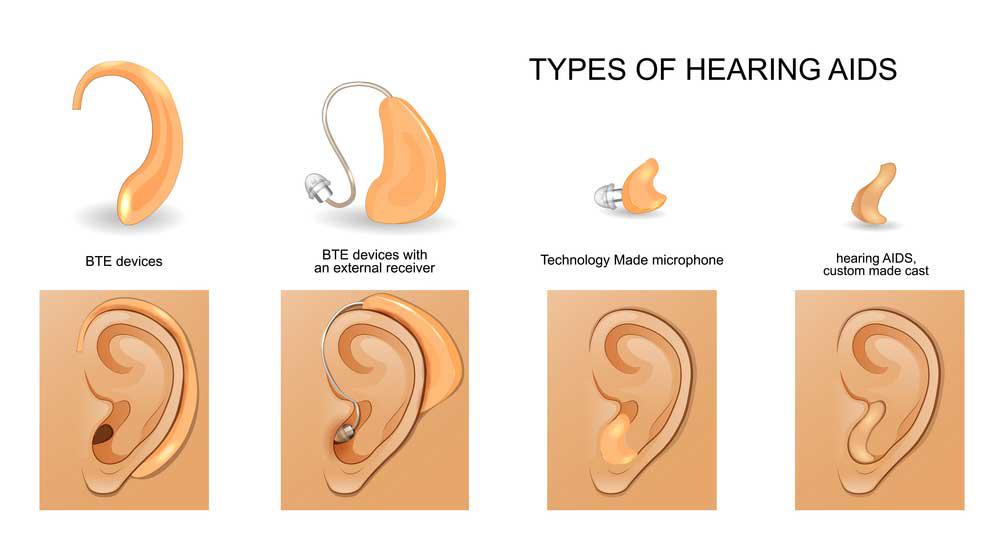

loại máy trợ thính
một thiết bị trợ thính nhỏ giá rẻ
Để tạo ra một thiết bị trợ thính nhỏ, giá rẻ, bạn cần 9 điện trở 0.25 watt, 5% dung sai:
2 điện trở 10K
một điện trở 1 m
Một 4.7K
Hai trăm k
Một 1.5K
Một 3.9K
Một 100 Ω
50K (A) thay đổi điện trở (điểm điện tử)
yow cũng cần bảy ống dẫn, bao gồm:
hai bộ cảm biến gốm sứ 0. 1 f 50 v
một bộ cảm biến gốm sứ 470 pf 50 v
hai bộ phận điện phân 1 f 50 v
10 F 25V điện phân điện
một bộ điện phân 470 f 16 v
các chất bán dẫn là các thành phần chính của mạch điện, bạn cần năm. bao gồm:
Ba bộ bán dẫn 45V 100mA BC547 NPN
45V 800mA mAh BC337 NPN Transistor
1N4148 diode
phần cuối cùng là công tắc, pin 1, 5 volt, micro, tai nghe và bảng mạch in.
một thiết bị trợ thính rẻ tiền
Bộ khuếch đại trước
mạch điện này bắt đầu hoạt động từ pin, pin được cung cấp năng lượng cho micrô cảm biến qua r 1 để lấy đầu vào âm thanh và chuyển đổi nó thành tín hiệu điện.
Mặc dù mạch điện này sử dụng nguồn điện xoay chiều của pin, nhưng bộ thuận C1 nhận được tín hiệu của micro và chỉ chuyển điện xoay chiều tới bộ xử lý Q1. nó đóng vai trò là bộ khuếch đại âm thanh đầu tiên.
C2 và Q2 tạo thành một bộ khuếch đại trước thứ hai, dẫn đến một sự gia tăng cao, trong đó R4 tạo phản hồi và R3 và R5 tạo tải.
điều khiển mức tự động
Tiếp theo, tín hiệu được nhập vào một phần điều khiển âm lượng tự động, và Q3 sẽ trả lại dòng biến cho Q1 để điều khiển âm lượng của bộ khuếch đại.
diode d 1 hoạt động như một bộ lọc để tạo ra mức điện áp tín hiệu ổn định, trong khi c 4 điều khiển các bước điều khiển âm lượng. Nếu giá trị điện áp cao, dung điện sẽ giảm tốc độ điều khiển âm thanh, nếu giá trị điện áp thấp, dung điện sẽ giảm tốc độ điều khiển âm thanh.
Do vậy, nếu micro phát hiện một tín hiệu lớn hơn trong môi trường ồn ào, nó sẽ tạo ra một dòng biến hơn cho Q3. gió mạnh tạo ra điện áp thấp ở bộ sưu tập q 3 và c 4, dẫn đến giảm tốc độ.
một tín hiệu nhỏ sẽ dẫn đến âm lượng điều khiển thấp và ngược lại.
Hệ thống này làm cho thính giác bình thường và đặc biệt hữu ích khi xử lý các âm thanh yên tĩnh ở mức độ nói chuyện, mà rất khó để nhận ra đối với những người bị mất thính giác nghiêm trọng.
bộ khuếch đại điện tai nghe
tín hiệu sau đó di chuyển về phía trước đến bộ khuếch đại của tai nghe với VR1 để điều chỉnh âm lượng để phù hợp với mức độ mất thính giác.
Q4 chịu trách nhiệm tăng cường âm thanh, trong khi C7 giúp giảm tiếng ồn và giữ cho mạch điện ổn định bằng cách giảm thiểu sự gia tăng tần số cao.
Sau bước này, tín hiệu đi vào ổ cắm tai nghe, hình thành một khối lượng trong mạch điện và kết nối trực tiếp với nguồn điện. Các tai nghe có sức đề kháng thấp trong phạm vi 16-32 ohm là lựa chọn tốt nhất cho loại mạch này, vì chúng đòi hỏi điện áp thấp hơn để chạy chúng.
Điều đáng chú ý là do tải điện dc, cài đặt này tạo ra mức độ nhiễu âm thanh có thể thấy được khi bật và tắt. Tránh nghe trong những giờ này vì tiếng ồn bên trong có thể gây hại cho tai và tai nghe.
tai nghe đôi tai
sử dụng mạch máy trợ thính 555
có một vấn đề với mạch điện được giải thích ở trên. nó liên tục tiêu thụ năng lượng sau khi khởi động, dẫn đến tuổi thọ pin ngắn hơn.
Tuy nhiên, bạn có thể cải thiện công nghệ máy trợ thính bằng cách thêm một hệ thống phát hiện âm thanh bằng cách sử dụng bộ hẹn giờ mạch tích hợp NE555. Bạn cũng cần một mạch tích hợp của bộ khuếch đại 4 chiều LM324 để hoàn thành hệ thống phát hiện âm thanh.
Thiết lập này chỉ cung cấp một phần điện cho bộ khuếch đại khi phát hiện ra âm thanh và tiêu thụ ít điện lượng hơn.
các bộ phận bổ sung bạn cần bao gồm:
hai bộ bán dẫn bc 549 npn
bộ bán dẫn pnp bc558
hai bộ bán dẫn bc 548 npn hai cực
Ba điện trở 2,2 kΩ
hai điện trở 3.3 kΩ
hai điện trở 680 kΩ
bộ kháng biến 1 mω (mặc định)
49kΩ, 220kΩ, 100kΩ và 1.5kΩ điện trở
hai đĩa gốm sứ 0. 1 f
một đĩa gốm sứ 0.01 f
100 F/25V, 470 F/25V và 1 F/25V điện phân
micro điện dung
tai nghe
Pin 9V
Bật/ tắt
bảng mạch in
thiết bị trợ thính thông minh NE555
Nó hoạt động như thế nào
mạch điện này hoạt động tương tự với thiết lập nhỏ ở trên, nhưng thêm vào lm 324 (ic 1 a và ic 1 b) và các biểu đồ thời gian ne 555. IC1A là trình so sánh và IC1B là trình theo dõi đơn vị.
tín hiệu âm thanh được chuyển đổi thành tín hiệu điện trong micrô, và sau đó dòng điện đi qua bộ khuếch đại trước xung quanh q1. đầu ra của quy trình này được nhập vào chân trái của ic 1 a (chân hai).
Bởi vì IC1A là một trình so sánh, nó so sánh tín hiệu đầu vào này với điện áp cơ sở có sẵn trên chân 3, cũng là chân.
Nếu điện áp của bộ sưu tập Q1 cao hơn điện áp tham chiếu, bộ so sánh sẽ tạo ra một đầu ra mức thấp, gây ra bộ hẹn giờ NE555. Tuy nhiên, nếu ngược lại, IC1A sẽ phát ra tín hiệu cấp cao, cung cấp một phần điện cho bộ khuếch đại.
IC1B cũng nhận tín hiệu đầu vào từ mic (tương tự chân) trong khi chân trái của nó được kết nối với đầu ra của nó để khắc phục các vấn đề kháng không khớp.
đầu ra cũng chảy vào gốc của transistor q 2 để khuếch đại và sau đó chảy vào ba transistor cuối cùng để khuếch đại hơn. không giống như các transistor khác, q5 là transistor pnp, được thiết kế để chạy tai nghe.
hiệu quả
Về mặt kỹ thuật số, khi không có âm thanh kích hoạt bộ khuếch đại, mạch điện này chỉ tiêu thụ 6mA, nhưng khi bộ khuếch đại hoạt động, tiêu thụ điện tăng lên đến 96mA. Điều đó có nghĩa là chúng ta cần ít hơn 90mAh để giúp máy trợ thính trở nên hiệu quả hơn.
Hầu hết các thiết bị trợ thính vẫn sử dụng pin không khí kẽm không sạc, vì vậy hiệu quả cao kéo dài chu kỳ thay thế.
Ngoài việc giảm thiểu tiêu thụ điện tử, mạch này cũng cung cấp cho bạn tùy chọn để điều chỉnh độ nhạy và chọn thời gian khởi động âm thanh.
cho các thiết bị trợ thính
Thiết bị trợ thính BTE
Máy trợ thính BTE cổ
nguồn: các nguồn tài liệu chia sẻ.
máy trợ thính bên trong tai
Máy trợ thính tai nghe cổ Qualitone
nguồn: các nguồn tài liệu chia sẻ.
máy trợ thính trong kênh đào
máy trợ thính ITC trong tai
nguồn: các nguồn tài liệu chia sẻ.
thiết bị trợ thính hoàn toàn nằm trong ống tai
Máy trợ thính CIC
nguồn: các nguồn tài liệu chia sẻ.
tóm tắt
Như bạn có thể thấy, máy trợ thính không phức tạp như bạn nghĩ, nhưng hầu hết các sản phẩm của các nhà sản xuất máy trợ thính lớn đều đắt tiền. Vì vậy, tạo ra một cho người thân yêu hoặc dự án của bạn là lựa chọn tốt nhất và rẻ nhất.
Ngoài ra, bạn có thể tăng cường mạch điện thông qua tích hợp các thành phần của xử lý tín hiệu điện tử và công nghệ không dây.
Nếu bạn cần các thành phần riêng biệt để làm mạch trợ thính DIY này, hoặc bạn muốn một bộ phận PCB đầy đủ, xin vui lòng liên hệ với chúng tôi để biết thêm chi tiết.
