tất cả các ổ cắm điện thường bị hỏng. Khi thiết bị điện bị hư hỏng, lỗi này thường là do sự mất điện của một trong những dây của thiết bị. Nếu không có mạch kiểm tra tính tiếp tục để giúp bạn xử lý sự cố của mạch thiết bị và tìm vị trí các dây bị mất, các lỗi sẽ càng khó phát hiện hơn.
tin tốt là bạn có thể dễ dàng tạo ra một mạch kiểm tra liên tục chỉ với một vài bộ phận. ở đây, chúng tôi giải thích các mạch kiểm tra liên tục làm việc như thế nào, liệt kê tất cả các vật liệu cần thiết để làm mạch điện và giải thích các bước để tự làm mạch điện. Bắt đầu nào!
máy kiểm tra liên tục là gì?
Mạch kiểm tra tính liên tục là một công cụ quan trọng trong các thiết bị điện tử để giúp bạn kiểm tra tính liên tục của mạch điện và phát hiện các lỗi. Một số bộ phận bao gồm một pin trong vỏ, một điểm kiểm tra được gắn vào một đầu của vỏ pin, và một điểm kiểm tra có một kẹp được gắn vào đầu kia. nó tương tự như máy đo điện áp không liên lạc theo nhiều cách.
Thông thường, một mạch điện kiểm tra liên tục đơn giản bao gồm một dây điện với hai điểm kiểm tra kim loại hoặc một điểm kiểm tra và một kẹp cá số, giữa điểm kiểm tra và kẹp cá số để sử dụng một pin tích hợp trong để tạo ra một điện áp không gây hại hoặc một điện áp phụ (thường là 1,5-4, 5 volt).
kiểm tra bảng làm việc pcb
công việc của mạch điện tử kiểm tra liên tục
nó hoạt động tương đối đơn giản. Đối với các kiểm tra liên tục, chúng tôi cần hai điểm kiểm tra của thiết bị đo lường (một đa phương tiện số chạy bằng pin hoặc máy kiểm tra liên tục đơn giản), mỗi điểm dò được kết nối với một điểm đo lường, như khe cắm điện hoặc phía ngoài của dây. mục đích của các máy đo điện này là phát hiện điện áp trong mạch điện xoay chiều và điện xoay chiều.
Các pin bên trong của thiết bị đo lường tạo ra điện áp phụ trợ vô hại hoặc đo điện áp chính xác trong phạm vi điện áp thấp. khi dòng điện chảy qua các điểm đo, các thiết bị tín hiệu quang học và âm thanh của thiết bị đo sẽ hiển thị kết quả tích cực. Nếu tín hiệu không phản ứng, bạn sẽ có một mạch điện không hoàn chỉnh.
đồng hồ điện trở được sử dụng như là một máy kiểm tra liên tục. Thông thường, chúng có chức năng kiểm tra độ liên tục và sẽ phát ra một tiếng bíp nếu số hiện trước một giá trị chấn cự cụ thể.

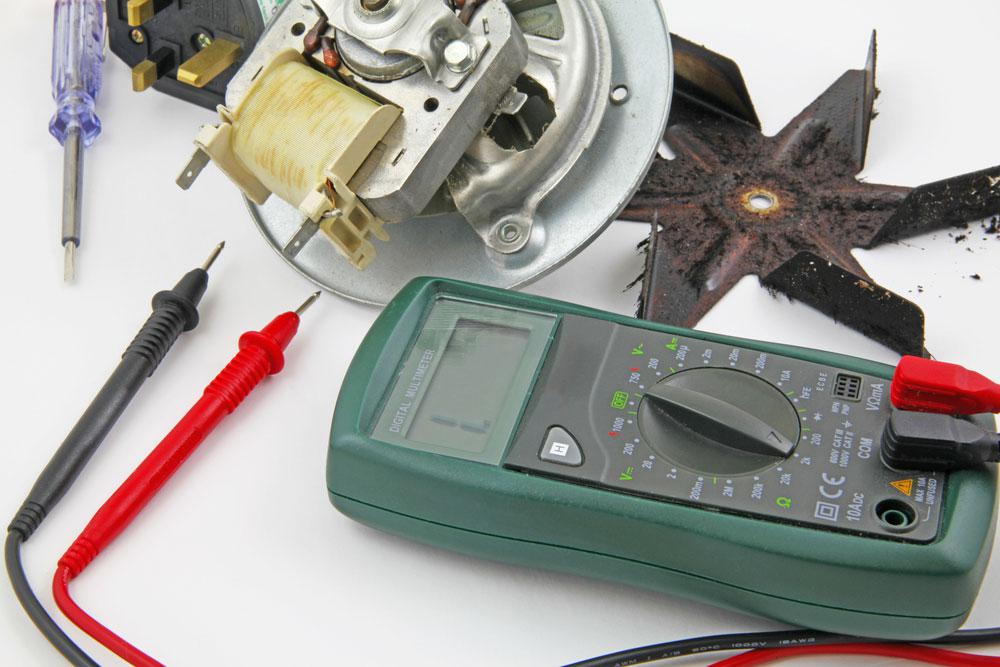

(các nhân viên kỹ thuật sử dụng đồng hồ đa phương tiện để kiểm tra)
giải thích đồ thị điện tử
(một kiểm tra liên tục đơn giản)
làm thế nào để xây dựng một mạch kiểm tra liên tục?
Vật liệu cơ bản cần thiết để xây dựng một thiết bị kiểm tra là một chỉ báo âm thanh liên tục, một đèn LED, một bóng bán rộng và hai ổ cắm. loại mạch điện rẻ này rất hiệu quả trong việc phát hiện các lỗi trong mạch điện. một hộp kết nối được lắp đặt trên các bộ phận cơ bản.
(một mạch điện đơn giản)
để xây dựng mạch kiểm tra liên tục.
ở đây, chúng ta sẽ nói về cách sử dụng đèn led để xây dựng một máy kiểm tra liên tục. dưới đây là các bộ phận của các thiết bị kiểm tra liên tục LED mà chúng tôi cần và các bước xây dựng nó.
những bộ phận cần thiết
đèn led
Cái kẹp lò xo
nguồn điện
bộ kháng 470 ohm.
(Tiếng cá sấu)

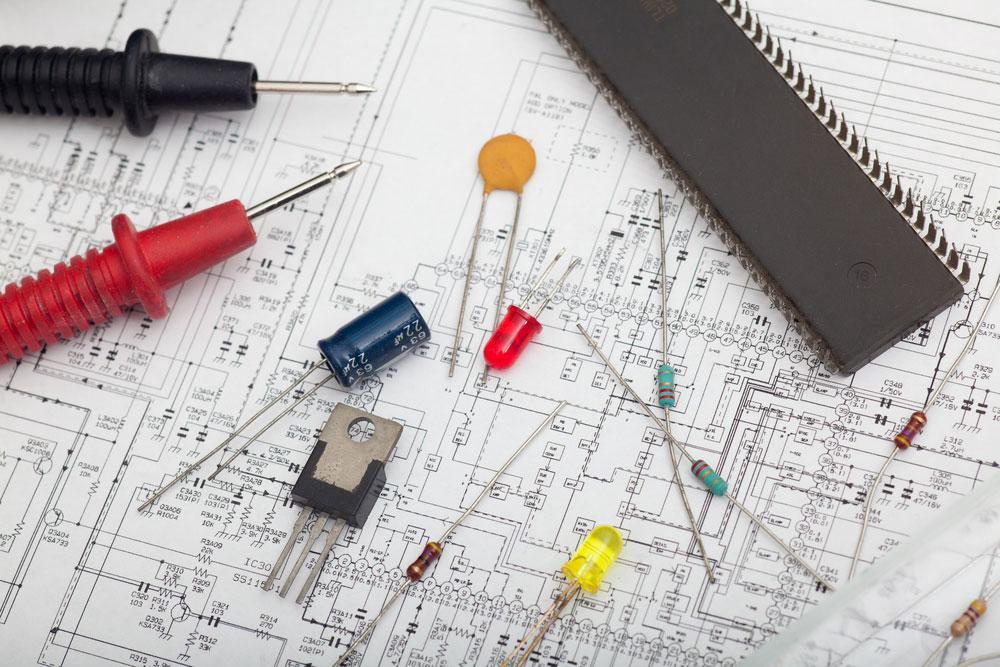

(bộ phận điện tử bảng mạch in)
các bước để xây dựng các mạch điện tử liên tục
mạch kiểm tra led dường như là cách đơn giản nhất để xây dựng mạch kiểm tra. hãy nhìn vào những bước này.
Chúng ta cần khoảng 3V đến 5V để cung cấp điện cho mạch điện.
kết nối sợi dây cá sấu với cáp điện cực.
Sau đó, bạn bỏ qua một phần của bảng và đặt một sợi dây cá sấu khác vào đó.
một đèn led và một điện trở 470 ohm.
Ghi chú:470Ω điện trở là làm giảm dòng điện đến LED và đảm bảo LED không bị nóng chảy.
làm thế nào để kiểm tra sự liên tục
đảm bảo rằng mạch điện được kiểm tra đang tắt.
Chuyển bàn phím chọn thành ω.
nối các thiết bị và các đầu nối vào các khe cắm cơ sở.
Để kiểm tra ống, kết nối và thời hạn pin, hãy chạm vào bộ cảm biến/ thiết bị cùng một lúc. Tùy thuộc vào nhà sản xuất, các thiết bị phải hiển thị I hoặc OL, và các báo động âm thanh sẽ xuất hiện.
nếu bạn đang thử kiểm tra cuối cùng, hãy tắt máy đo glucose và lưu giữ nó an toàn.
(Thử nghiệm liên tục)
vấn đề có thể xảy ra trong quá trình xây dựng.
Bộ ngắt mạch bị ngắt
các mạch điện nhạy cảm sử dụng các mạch điện tử như các biện pháp an toàn. khi mạch điện bị quá tải, một bộ ngắt mạch đơn giản sẽ tự động tắt.
để tránh vấn đề này, thực hiện những bước sau đây:
chỉ kết nối các thiết bị cần thiết.
tránh quá tải mạch điện.
thay vào đó, phân phối nhu cầu điện của bạn qua các mạch điện khác nhau. Nếu một thiết bị cụ thể định kỳ rời khỏi bộ ngắt mạch, thiết bị đó có thể bị lỗi và cần phải được kiểm tra một số điều kiện.
Nguồn điện không hợp lệ
Đảm bảo là nguồn điện của bạn cung cấp đủ điện cho đúng vị trí mà không quá căng. Nếu nguồn không đủ điện, điện áp sẽ giảm, thiết lập lại bộ điều khiển hoặc làm cho các bộ phận khác hoạt động không ổn định.
máy kiểm tra liên tục là một thiết bị chạy bằng pin. vì vậy, để có được kết quả chính xác nhất, duy trì thời gian hoạt động của pin lành mạnh là rất quan trọng. Khi thử nghiệm với điều kiện không tải, pin thường có vẻ có điện áp thích hợp, nhưng khi được kết nối với mạch điện, điện áp giảm đủ để gây ra hư hỏng mạch điện. vì vậy, bạn phải đo điện áp của pin trong các điều kiện không tải và đầy đủ.
(Bàn mạch điện)
các ứng dụng mạch điện tử liên tục
kiểm tra tính liên tục để kiểm tra tính nguyên vẹn của công tắc. ví dụ, chìa khoá tốt nên có tính liên tục. nó cũng có thể được nối các nguồn điện và các đường dây, các kết nối và các bộ phận khác. kiểm tra cần phải tắt mạch điện, vì điều này có thể gây ra báo động lỗi.
một ứng dụng thực sự là thử nghiệm liên tục của nhiều dây điện tử với giá tối thiểu. là tìm hai đầu của một trong những sợi dây đó. nó tạo ra sự kháng cự giữa” phải” và chỉ có” phải”.
(bảng mạch và thiết bị kỹ thuật)
kết luận
Chúng tôi sử dụng các thiết bị điện và điện tử trong một loạt các ứng dụng có thể bị lỗi và khuyết tật. Trong hầu hết các trường hợp, những khuyết tật này là nhỏ và bề ngoài và xuất hiện dưới dạng một mất dây điện, ví dụ như một mất dây điện.
Do hầu hết các thiết bị này bao gồm rất nhiều dây, việc xử lý sự cố trở nên rất khó khăn và khó chẩn đoán. vì vậy, máy đo là một trong những thiết bị cơ bản mà mọi người điện. nếu bạn có bất kỳ câu hỏi nào, bạn có thể liên lạc với chúng tôi bất cứ lúc nào.
