rất có thể bạn đã bị mất điện, nhưng tự động có được pin khác. các pin dự phòng thường cung cấp điện cho các hệ thống không có nguồn điện chính hoặc nguồn điện bên ngoài. Các pin dự phòng có thể bao gồm từ các phòng pin lớn cho nguồn cấp điện liên tục (UPS) đến các pin đơn lẻ trong máy tính. Các ví dụ về các ứng dụng bao gồm các ổ đĩa cứng đặc, các máy chủ, các báo động, các ứng dụng y tế, và một số hệ thống cần được cung cấp điện. tài liệu này giới thiệu cho bạn về dự án mạch dự phòng, chủ yếu là 12 v.
các pin dự phòng trên bo mạch chủ
nguồn gốc; Wikimedia
mạch dự trữ pin là gì?
mạch điện dự phòng là loại mạch điện mà chuyển tải lên pin ngay khi không có nguồn điện chính. tuy nhiên, nếu có nguồn điện chính, khi pin dự phòng vào chế độ sạc, tải sẽ được chuyển sang nguồn điện.
bạn sẽ tìm thấy các mạch dự phòng pin trong các ứng dụng bao gồm các hệ thống giám sát như hoạt động báo động. vì vậy, bất cứ khi nào nguồn điện chính bị hỏng, pin dự phòng sẽ ngay lập tức chịu tải.
báo động an ninh gia đình
bản vẽ mạch pin dự phòng
bản vẽ mạch pin dự phòng
bản vẽ này cho bạn một mạch điện đơn giản cho pin dự phòng. và về mặt chức năng,
7812 IC cung cấp 12V điện xoay chiều cho mạch điện. ngoài ra, nó cũng có thể sạc pin.
sau đó, led hiển thị trạng thái nguồn điện.
nếu nguồn điện chính có sẵn, d 1 sẽ xê lệch trước và sau đó chuyển dòng điện qua r 2 tới pin. Trong ví dụ của chúng tôi, giá trị của R2 nên cung cấp một dòng điện 90mA để hỗ trợ việc sạc chậm.
tuy nhiên, không có nguồn điện chính, d 2 hướng trước và d 1 hướng trước. vì vậy, nó hỗ trợ các mạch điện.
tạo mạch pin dự phòng của bạn
bây giờ, hãy sử dụng ví dụ sau để tạo ra một mạch pin dự phòng.
nguồn điện 12 v với pin dự phòng
Chúng tôi sẽ sử dụng nguồn điện 12V để tạo mạch dự phòng cho dự án DIY đầu tiên của chúng tôi. khi có điện áp, khi pin đi vào chế độ sạc tự động, tải trọng chuyển sang nguồn điện chính. Tuy nhiên, khi không có nguồn điện chính, mạch điện sẽ tự động chuyển tải hiện tại sang pin – một phương pháp dự phòng.
những vật liệu cần chuẩn bị
các phần cứng của mạch này bao gồm:
pin – 12v 7.2 ah,
Zener Diode – 9,1V hoặc Schottky Diode cho áp suất thấp, cụ thể là 0,4V,
Ống dẫn Schottky
nguồn gốc; Wikimedia
LM812 IC,
relay – 12 v
đèn led xanh,
Bộ biến áp giảm áp – 110V hoặc 230V AC đến 12V / 1mA,
4 bộ điều chỉnh cầu cầu – 1N4007,
ống dẫn – 1000 F/50V, 330 F, 100nF,
Điện trở – 1kω (3 miếng), 10KΩ, 470RΩ,
công tắc,
Transistor – 2N4401, 2N4403 và
1N4007 và 1N4148 đều có 2 diode.
đồ thị mạch điện
mạch điện 12 v với pin dự phòng
giải thích cách hoạt động của nó
mạch điện trên bao gồm ba phần của công nghệ chế độ mở rộng tiên tiến của nguồn điện 12 v.
một phần đầu tiên bao gồm một bộ chuyển đổi điện cho mạch điện dự phòng.
Thứ hai có bộ sạc pin tự động, 12V 7.2AH. Hoặc bạn có thể sử dụng 12AH hoặc 10AH cho thời gian dự phòng pin lâu hơn. Pin 25 hoặc 20 AH SLA cũng được khuyến khích, mặc dù chúng có thời gian sạc dài hơn, do đó giảm thời gian dự phòng. ví dụ, pin 20 ah có thể mất đến 20 giờ để sạc đầy đủ.
khi pin được nạp đầy, mạch điện ngừng hoạt động. ngoài ra, đèn led xanh ở đây cho biết pin của bạn có được sạc đầy đủ hay không.
phần thứ ba là bộ điều chỉnh điện áp. Nó sử dụng một bộ dẫn điện mịn và IC LM812 để cung cấp điện áp dự phòng sạch sẽ và cố định 12V.
dòng điện đầu ra được tạo ra bởi 1 a phù hợp với thiết bị làm việc với dòng điện 1 a.
bạn có thể sử dụng phù hợp để sửa đổi mạch điện cho dòng điện cao hơn. ngoài ra, các transistor có thể thay đổi dòng điện đầu ra. cuối cùng, mạch điện này sẽ sạc pin nhanh hơn.
các điều cần lưu ý về điều chỉnh mạch
trước khi sử dụng mạch điện, bạn cần phải làm một số điều chỉnh.
đầu tiên, bạn kết nối mạch điện với điện áp có thể điều chỉnh được 14. 4 v.
sau đó, tháo máy biến thế và pin ra. sau đó, nối nguồn điện vào nơi mà pin được cài đặt ban đầu.
Tiếp tục điều chỉnh bộ kháng biến 10K cho đến khi đèn LED màu xanh lá cây phát sáng.
bước thứ 4 là thay thế bộ nguồn điện tử và pin ban đầu. mạch điện của bạn sẽ chuyển sang chế độ sạc.
Khi nạp điện, kiểm tra xem đèn LED có phát sáng không khi điện áp pin đạt 14.4V. bạn cũng có thể kiểm tra điện áp với một bộ nhớ. Nếu đèn LED không sáng, điều chỉnh bộ kháng biến 10K cho đến khi nó sáng lên.
(Đèn LED)
mạch điện của bạn đã sẵn sàng.

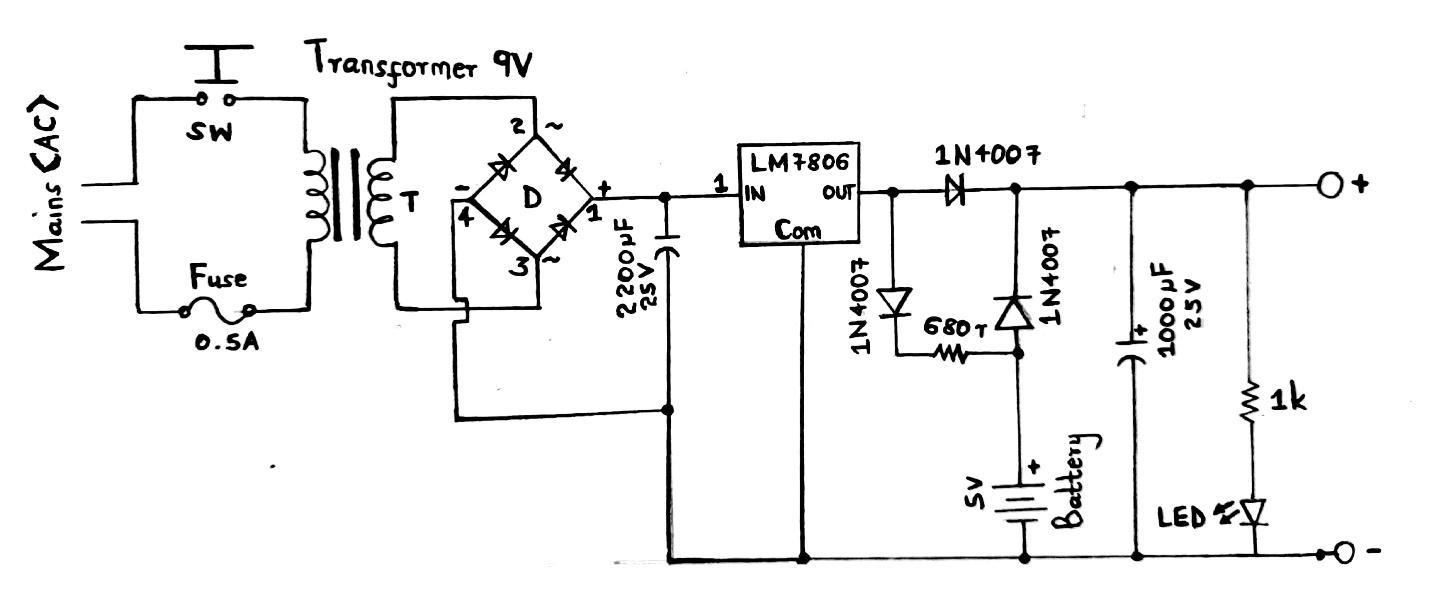

một mạch pin dự phòng 5 v đơn giản
mạch điện 5 v đơn giản cho các dự án bộ điều khiển vi mạch cần thiết để duy trì nguồn điện không bị gián đoạn.
một mạch điện đơn giản với pin dự phòng 5 v
Nó hoạt động như sau:
khi nguồn điện chính bị hỏng, pin sẽ tự động nạp. khi nguồn điện chính bắt đầu hoạt động, pin chuyển sang chế độ sạc.
một dạng sao lưu khác
khi nguồn điện chính bị tắt, pin dự phòng thường đi vào trạng thái chờ. tuy nhiên, chỉ có một phần báo động của hệ thống hoặc một bộ nhớ vốn quan trọng mở điện. do đó, bạn sẽ cần một pin lớn để truyền dữ liệu trong thời điểm ngắt lâu.
Ngược lại, khi nguồn điện chính bị hỏng, một hệ thống dự phòng dựa trên các ứng điện sẽ liên tục cung cấp nguồn điện. như vậy, hệ thống sẽ sử dụng nguồn điện dự phòng ngắn thời gian để truyền dữ liệu độ linh hoạt vào bộ nhớ flash. Tuy nhiên, bạn cần các tính năng an toàn bổ sung để đảm bảo rằng bộ điện trở không vượt quá điện áp tối đa của nó trong chế độ sạc.
kết luận
pin dự phòng hoạt động bằng cách chuyển từ chế độ sạc sang chế độ dự phòng. Với sự chăm sóc thích hợp, chẳng hạn như nhiệt độ trung bình và độ ẩm, pin dự phòng của bạn có thể cung cấp cho bạn 3-5 năm nguồn điện dự phòng.
anh có định làm dự án này không? nếu bạn gặp khó khăn, bạn có thể liên hệ với chúng tôi về các vấn đề kỹ thuật để có thêm hướng dẫn. Chúng tôi rất vui lòng giúp đỡ.
