sự xuất hiện của công nghệ đã mang lại nhiều cải tiến cho ngành công nghiệp đèn pinđèn ledngồi ở hàng ghế đầu. Vì vậy, đèn pin của chúng tôi có độ bền vô song, bạn có thể làm đèn pin thoải mái tại nhà theo mạch đèn pin.
dĩ nhiên, đó là một khía cạnh quan trọng cần được xem xét khi làm đèn pin.
tin tốt là.
đèn pin là một mạch điện đơn giản, nó không khó như bạn nghĩ.
Vì vậy, chúng tôi đã tạo ra bài viết này để chỉ cho bạn cách xây dựng một mạch đèn pin DIY.
Bắt đầu nào.
đèn pin hoạt động như thế nào?
một chiếc đèn pin cũ bằng kim loại
khi bạn bật đèn pin, nó sẽ tiếp xúc với hai bên của công tắc và tạo ra một kết nối điện. và sau đó dòng điện bắt đầu chảy ra khỏi pin.
Về cơ bản, tốt nhất là kết nối với pin để dòng điện từ chảy giữa các cực dương và âm của pin (các nguồn điện).
Hơn nữa, nó rất phù hợp để đặt pin trên một lò xo nhỏ gắn với một sợi dây mỏng (thường là đồng hoặc chì). Vì vậy, khi sợi dây mỏng chạm vào một phần của công tắc, nó có thể kích hoạt kết nối điện trong khi chạy đèn pin.
thêm vào đó, có một dây điện được kết nối với công tắc ở phía bên kia của dải đèn.
Tương tự, một sợi dây khác kết nối với điện cựcđiện cựcđể hoàn thành mạch điện.
ngoài ra, kích hoạt ánh sáng (bóng đèn sánghoặc đèn led) cho phép nó phát ra ánh sáng từ các bộ phản chiếu xung quanh đèn. khi bạn sử dụng đèn pin, ánh sáng phản chiếu sẽ tạo ra những chùm sáng ổn định mà bạn thấy.
thiết bị di động cũ với bóng đèn đốt
khi bạn tắt đèn pin, dây điện sẽ tách ra và cắt dòng điện. quá trình này sẽ ngăn đèn pin phát sáng.
vì vậy, tất cả các bộ phận được nêu đều phải được đặt đúng vị trí và được nối đúng. Nếu không, bạn sẽ có một đường mòn mở, và đèn pin của bạn sẽ không tạo ra bất kỳ điện hay ánh sáng.
đồ thị đèn pin
đồ thị đèn pin
nguồn: các nguồn tài liệu chia sẻ
Thông thường, đèn pin (LED) yêu cầu một nguồn điện 3,5-volt để làm việc bình thường mà không cần một khức năng dòng.
tuy nhiên, bản đồ này cung cấp điện áp 3. 7 voltbóng bán dẫn(t 1) khi bạn bật đèn pin với công tắc (s1).
ở đây, bóng bán dẫn được kết nối trực tiếp với công tắc. Vì vậy, nó cung cấp điện cho LED, bởi vì dây điện của nó được kết nối với cực âm của LED.
ngoài ra, bảng mạch này sử dụng pin sạc. ngoài radiodebảo vệ pin trong phần sạc và đảm bảo nó được sạc. ngoài ra, l 1 cho biết đèn pin đã được cắm điện và đang nạp điện.
mạch điện là một ý tưởng dự án đơn giản, vì vậy rất dễ dàng để tạo ra. Thêm vào đó, bạn có thể sử dụng pin di động 3.7V để cung cấp điện cho nó.
Chiếc đèn pin cũng sử dụng ba đèn LED để cung cấp đủ ánh sáng trong các vùng tối. ngoài ra, bạn có thể sử dụng cổng usb mẹ làm khe cắm sạc của bạn. tuy nhiên, nếu bạn muốn sạc các bộ phận mạch điện thoại di động của bạn, hãy nhớ rằng trước tiên bạn sẽ tháo các thiết bị diode ra.
làm thế nào để làm đèn pin led
vì vậy, để làm một mạch điện đơn giản cho đèn pin led, bạn cần những vật liệu sau:
bóng đèn và pin (4 đèn led và 3 pin aa)
bộ kháng 27 ohm

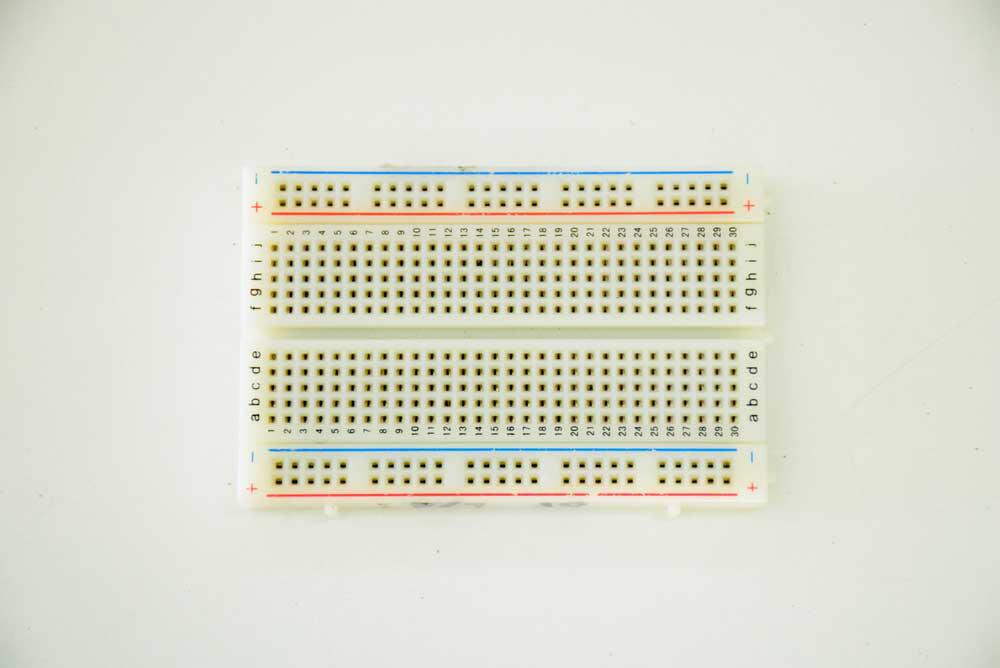

Bản mẫu
không hàn
Bản mẫu
chuyển đổi
các bộ phận mạch điện
bảng mạch điện tử
bộ kháng 1 k (r 1)
điện trở
đèn led (bất kỳ màu nào)
bộ lắp đặt đèn led
1N4007 (D1)
2N5551 Transistor (T1)
bóng bán dẫn
Bật/ Tắt (s1)
3.7V pin điện thoại
bộ kháng 560 ohm (r 2)
một bộ kháng 560 ohm màu nâu
ba đèn LED trắng (l 2)
khe cắm sạc tương thích
dây điện
các đường cô lập
Sắt thép
Sắt thép
Bước tiếp theo
dưới đây là các hướng dẫn từng bước một cách đơn giản để tạo ra một thiết bị đèn pin:
Bước 1:đầu tiên, hãy kết nối đèn led và điện trở với bảng nguyên mẫu. Tóm lại, mỗi đèn LED nên có một điện cực (chân dài) và một điện cực (chân ngắn).
Bước 2:sau đó, bẻ cong tất cả chân dài và chân ngắn lại với nhau. ngoài ra, bạn có thể buộc hai chân lại với nhau hoặc buộc hai chân lại với nhau.
Bước 3:hãy chắc chắn rằng hai chân chạm vào nhau. thêm vào đó, bẻ cong và đặt song song với đèn led. sau đó, đảo bảng mạch, bẻ cong một chân của bộ kháng để chạm vào tập dây gần nhất và bẻ chân thứ hai theo hướng khác.
Bước 4:sử dụng một thanh sắt để kết nối các đèn led với nhau.
Bước 5:kiểm tra đèn led của bạn và xác nhận kết nối. Tiếp theo, sử dụngbộ pinvà gắn dây vào phía cực âm của đèn led và đầu tự do của bộ kháng.
Bước 6:sử dụng sắt để kết nối hai dây dài 6 cm vào đầu pin led và đầu tự do của bộ kháng điện.
Bước 7:Nối cuối dây điện với đầu chân LED âm vào đầu cắm của công tắc và cắm điện dương vào pin (đầu cực). ngoài ra, nối một điểm âm của bộ pin vào một chân khác của công tắc.
Bước 8:và cuối cùng, kiểm tra mạch điện của bạn, và nếu mạch điện hoạt động tốt, hãy hàn tất cả các kết nối.
các câu hỏi thường gặp
đèn pin dùng loại mạch nào?
đèn pin sử dụng một mạch điện nối tiếp đơn giản, cho phép dòng điện chảy qua một dẫn duy nhất đến hai hoặc nhiều trọng lượng.
tại sao đèn pin cần 2 pin?
hầu hết đèn pin sợi chỉ có một bóng đèn, không có thiết bị điện tử và có thể sử dụng một pin. mặt khác, đèn led đòi hỏi hai pin hoặc nhiều pin hơn để hoạt động bình thường.
pin đèn pin được nối liền hoặc song song?
pin trong đèn pin được kết nối với nhau.
đèn pin có phải là mạch kín không?
Vâng, đèn pin là một mạch điện khép kín. ngoài ra, nếu đèn pin của bạn bật, nó sẽ không hoạt động.
Lời cuối cùng
Bây giờ, nhờ vào các hướng dẫn được liệt kê trong bài viết này, bạn biết cách xây dựng mạch đèn pin DIY.
Tiếp theo là lấy tất cả các vật liệu và công cụ cần thiết để xây dựng dự án này.
Ngoài ra, hãy đảm bảo là bạn tháo pin ra khi hàn kết nối trực tiếp cuối cùng, và nếu bạn làm đèn pin sạc, đừng mở ra khi sạc.
đây là tất cả những gì bạn nên biết về đèn pin và làm thế nào để làm đèn pin.
