các nhà sản xuất sử dụng các thiết bị đầu ra bán kính npn và logic cmos để sản xuất cd 4511be. Ngoài ra, chúng còn có các tính năng chống nhiễu cao và tiêu thụ điện tĩnh thấp. bóng bán dẫn kết hợp với rca cmos.
Cấu hình Chân CD4511

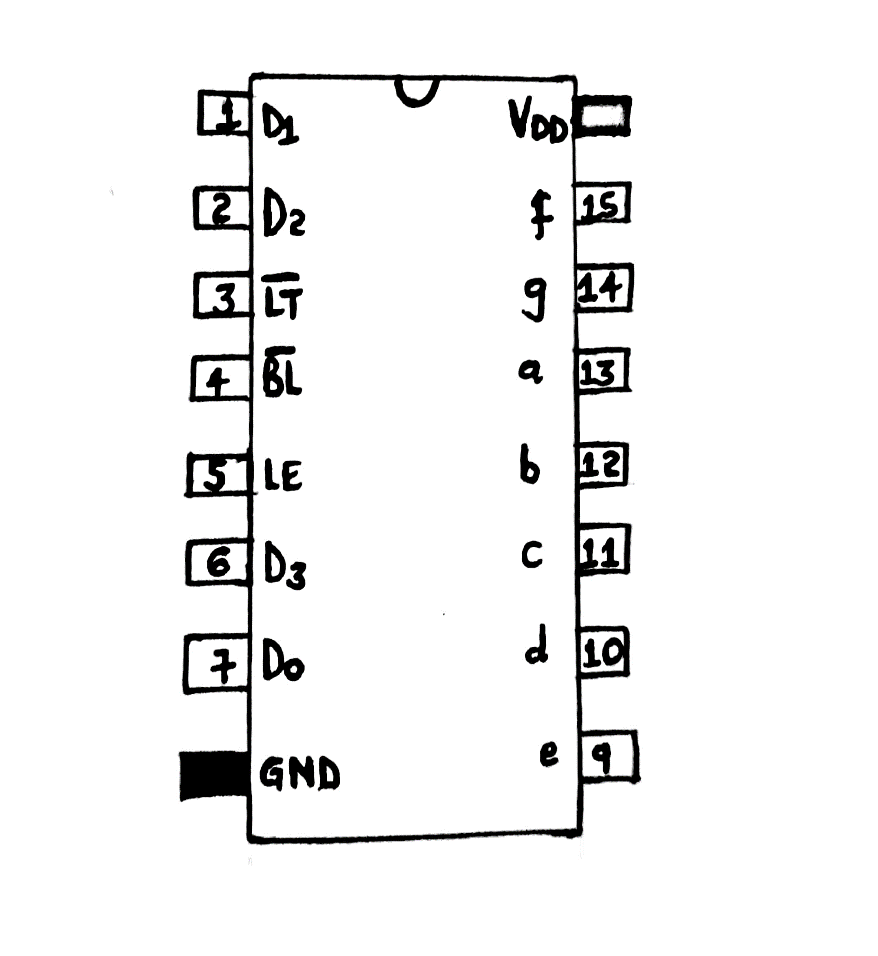

sơ đồ sắp xếp chân cd4511be
đặc điểm/ kỹ thuật kỹ thuật
các đặc điểm kỹ thuật và các đặc tính của cd 4511 bcd như sau:
Đầu tiên, nó hoạt động trong phạm vi nhiệt độ từ -40°C đến 85°C, trong khi lưu trữ nhiệt độ từ -65°C đến 150°C
sau đó, thời gian chuyển đổi và sự chậm trễ trong một trạng thái cân bằng.
nó có năng lượng thấp và không có thời gian.
thứ tư, nó có cấu trúc cứng và khả năng điều chỉnh cường độ đèn.
ngoài ra, nó có đầu vào ẩn và kiểm tra ánh sáng. Cũng có một khóa dữ liệu nhập mà có thể lưu các mã BCD.
Ngoài ra, điện áp điện năng hoạt động tối đa của nó là 18V, tối thiểu là 3V.
các nhà sản xuất cũng kiểm tra 100% dòng điện tĩnh 20 v.
Đối với 5V, 10V và 15V, thời gian lập lập là 150, 70 và 40. Thay vào đó, nó có chiều rộng xung qua ở 5V, 10V và 15V là 400, 160 và 100ns tương ứng.
cuối cùng, nguồn điện đầu ra tối đa là khoảng 25 m a. ngoài ra, dòng điện đầu vào cao nhất (tối đa) của 1 u a là 18 volt.
bằng nhau
bộ phận màn hình led 7 đoạn
nguồn gốc; Wikipedia (một dự án hợp tác bách khoa toàn thư đa ngôn ngữ dựa trên công nghệ wiki) cũng là một bách khoa toàn thư trên mạng được viết bằng nhiều ngôn ngữ khác nhau với mục đích và mục đích là cung cấp một bách khoa toàn thư tự do cho toàn nhân loại)
Một số tương đương CD5411 bao gồm 74LS145, 74LS48, CD4513 và CD4543. hoặc bạn có thể sử dụng các tùy chọn ở đây; SN7448, SN54LS49, SN7LS48, SN54LS47, SN54LS48, SN5448, SN5556A, 7447 và 74LS477446.
chúng ta cũng có thể có;
Bộ giải mã BCD đến 7 đoạn – 74HC 46, 47/ 48/ 49
Bộ giải mã BCD đến 7 đoạn (cho LCD) – 4054/4055/4056
bộ đếm thập phân với bộ giải mã hiển thị 7 phần – 4026
cách sử dụng bộ giải mã cd4511 bcd?
Bộ giải mã 7 đoạn sử dụng BCD cho một chip yêu cầu bạn làm theo các bước/ hướng dẫn ở đây.
đầu tiên, nối chân gnd vào chân nguồn điện âm. ngoài ra, nối các chân vdd vào một khe cắm điện dương. điện áp nguồn có thể nằm giữa 3V và 15V, mặc dù các chip khác có thể chịu được 20V. tuy nhiên, hãy kiểm tra các hướng dẫn dữ liệu để xác định các giá trị chính xác cho các yêu cầu điện áp.
Tiếp theo, nhập số trên chân d0-d3 mà bạn muốn hiển thị trong dạng thức nhị phân.
Sau đó, kết nối màn hình LED bảy đoạn vào chân đầu ra (chân A đến G).
kiểm tra chân đèn sẽ kiểm tra tất cả các phần hiển thị làm việc. Do vậy, nó được đặt ở mức cao trong hoạt động thông thường và ở mức thấp khi cố gắng hiển thị bảy đoạn.
tại mức thấp, chân kiểm tra trống tắt tất cả các đoạn hiển thị. giữ mức điện cao khi hoạt động bình thường. nó cũng có thể dùng pmw (điều chỉnh độ rộng xung) để điều khiển độ sáng của màn hình.
cuối cùng, việc lưu trữ/ khóa cho phép các chốt đầu của bạn lưu trữ giá trị hiện hành. Đặt chân cắm ở mức thấp để hoạt động bình thường. Khi bạn thiết lập chân cao, bạn tiếp tục hiển thị dữ liệu mới nhất ngay cả khi dữ liệu nhập BCD thay đổi.
làm thế nào để xây dựng một mạch giải mã 4511 bcd thành 7 đoạn?
trong phần này, chúng tôi sẽ nói về một mạch ứng dụng sử dụng cd 4511.

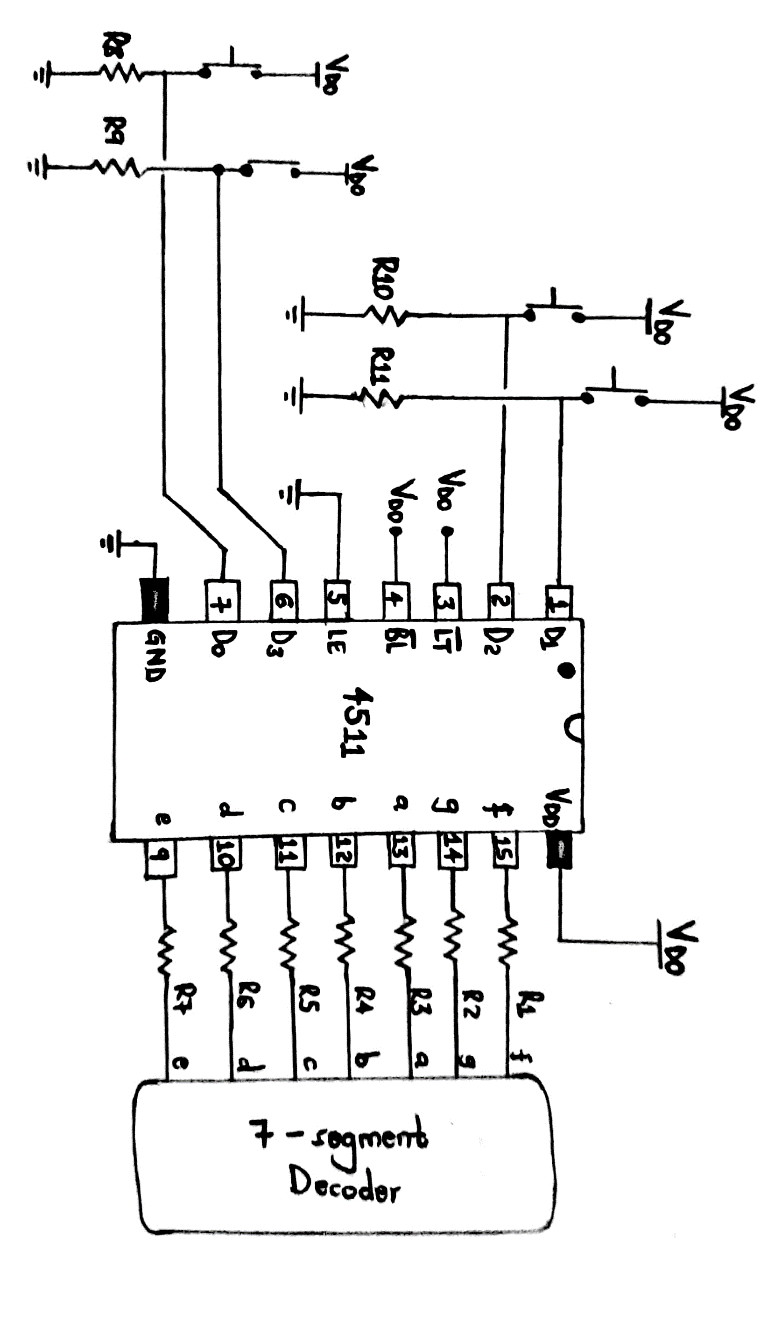

mạch điện ví dụ
Các bộ phận cần thiết
bốn cái nút,
bảy bộ kháng (r 1 đến r 7), 1 kω,
một con chíp 4511, chẳng hạn như CD4511BE,
bốn điện trở (r8 đến r11) với mỗi điện trở 10 kΩ, và
một màn hình 7 đoạn với một cát giáo chung, như lshd-5503.
Nói ngắn gọn, chip CD5411 điều khiển 7 đoạn sản xuất, làm cho nó mở mỗi đoạn, do đó hiển thị số đúng.
một vài điện chứng hoặc một gói điện khức cũng giúp kết nối một màn hình 7 đoạn.
Ứng dụng CD4511
bạn có thể tìm được cd 4511 trong các ứng dụng sau.
khi điều khiển màn hình phát sáng/ đèn led,
màn hình huỳnh quang áp suất thấp,
(Đèn huỳnh quang)
khi đa phương tiện và hiển thị nhiều tín hiệu,
cho buồng lái, máy tính, máy tính, đếm, v. v.
CD4511BE là một trình điều khiển giải mã ổ khóa LED 7 đoạn, phù hợp với CMOS BCD của hầu hết các công ty bán dẫn. Hơn nữa, nó là một cấu trúc một con chip trong gói DIP 16 chân. Hầu hết các ứng dụng của nó liên quan đến các đèn LED và một vài màn hình khác.
