trong lĩnh vực điện tử, có rất nhiều thiết bị có sẵn cho việc lưu trữ dữ liệu. Tuy nhiên, không có gì tốt hơn so với tốc độ cao CD4027 hai kênh kích hoạt JK mà chúng ta đã thảo luận ngày hôm nay.
chúng ta sẽ thảo luận về lý do tại sao bộ phận kích hoạt này thích hợp nhất cho việc lưu trữ dữ liệu trong điều kiện áp suất cao. ngoài ra, chúng tôi cũng sẽ trình bày những thông tin quan trọng khác về thiết bị này, như đầu vào và ứng dụng.
Xem hướng dẫn của chúng tôi.
CD4027 là gì?
mô tả mục đích của các hộp dữ liệu được sử dụng trong việc lưu dữ liệu
đây là một kích hoạt jk đôi, có thể hoạt động ở tốc độ cao và điện áp cao. mục đích chính của cd4027 jk là lưu trữ dữ liệu. ngoài ra, bạn có thể gọi các mạch tích hợp là các thiết bị khóa.
nó có thể ghi lại các bit dữ liệu riêng lẻ và lưu dữ liệu ra dựa trên các khóa bộ nhớ của nó. Do đó, thuộc tính này rất hữu ích trong các ứng dụng cần ít bộ nhớ, như các thanh ghi dịch chuyển.
Cấu hình Chân CD4027
CD4027 là một IC 16 chân.
dưới đây là các chân của ic và các mục đích của chúng
Chức năng CD4027
mạch tích hợp 16 chân
các đặc điểm và đặc điểm kỹ thuật của cd4027 ic như sau:
Đây là một IC kích hoạt đôi JK. Hơn nữa, IC này được bán lẻ dưới dạng gdip, pdso và bộ phận pdip 14 chân.
Thứ hai, nó có một số điện áp hoạt động như 15V, 10V và 5V. ngoài ra, tốc độ hoạt động của nó là 16 mhz.
thứ ba, điện áp tối đa của nó là 20 v. Tuy nhiên, khi bạn cung cấp điện áp 5V, thời gian đầu vào tăng / giảm sẽ là 45us.
Thứ tư, điện áp đầu vào tối đa và tối thiểu là 2V và 0.2V.
và cuối cùng, nó cũng có chức năng đặt lại. ngoài ra, nó cũng tương thích với ttl.
cách sử dụng cd4027

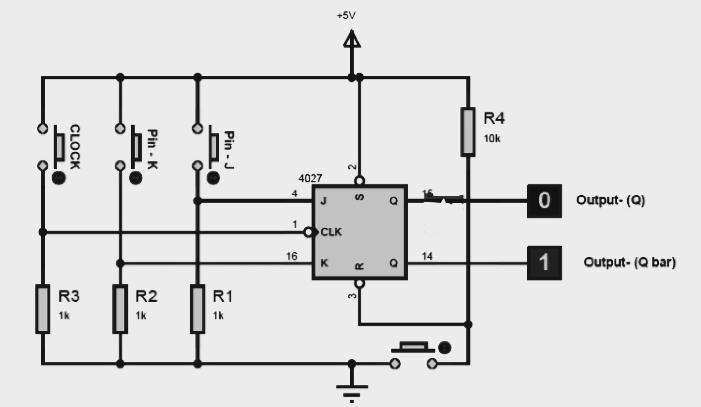

đồ thị mạch điện
chúng tôi nhấn mạnh rằng chân j và chân k là đầu vào của bộ kích hoạt. mặt khác, chân q và chân q bar đại diện cho đầu ra của bộ kích hoạt.
trong quá trình kết nối, bạn phải đi qua một chân nhập vào ít nhất 1 k. vì vậy, bạn sẽ bảo vệ các chân khỏi bị trôi nổi. ngoài ra, lưu ý rằng tín hiệu đồng hồ có thể dễ dàng thay đổi trạng thái đầu ra.
do đó, bộ kích hoạt chỉ thay đổi đầu ra khi tín hiệu đồng hồ tăng lên. Ngoài ra, nó sẽ hữu ích nếu bạn có một bảng giá trị để giải mã trạng thái đầu ra của bộ kích hoạt.
Ứng dụng CD4027
mạch tích hợp là rất quan trọng trong mạch lưu trữ máy tính.
nó rất quan trọng trong việc điều khiển mạch eprom và thiết bị khóa.
ngoài ra, nó cũng hữu ích trong các đăng ký di chuyển và kiểm soát.
và cuối cùng, chúng là chìa khóa cho bộ nhớ.
kết luận
chúng tôi hy vọng chúng tôi đã trả lời tất cả các câu hỏi của bạn về ic này. xin vui lòng liên hệ với chúng tôi bất cứ khi nào bạn có thắc mắc.
