không nghi ngờ gì nữa, mạch báo động là một trong những dự án DIY tốt nhất mà bạn có thể thực hiện. Cảnh báo đã trở thành một phần không thể thiếu của ngôi nhà hiện đại, nó nhắc nhở chúng ta về sự hiện diện của những người đến thăm và giúp chúng ta biết khi nào cánh cửa được mở.
Một lợi thế quan trọng của mạch cảnh báo an toàn là nó có thể được sử dụng ở hai nơi cùng một lúc, vì hai công tắc khác nhau tạo ra hai âm thanh khác nhau. ở đây, chúng tôi nói về chức năng và nguyên lý hoạt động của mạch cảnh báo.
mạch cảnh báo hoạt động như thế nào
thiết kế mạch bao gồm hai phần chính: cảm biến và kích hoạt. chúng làm việc với nhau để tạo ra những phát hiện cần thiết. bộ cảm biến phát hiện vị khách không mong muốn, và bộ kích hoạt báo động dựa trên kết quả của bộ cảm biến. cảm biến này thường tiên tiến hơn vì nó có thể xử lý việc phát hiện di chuyển.

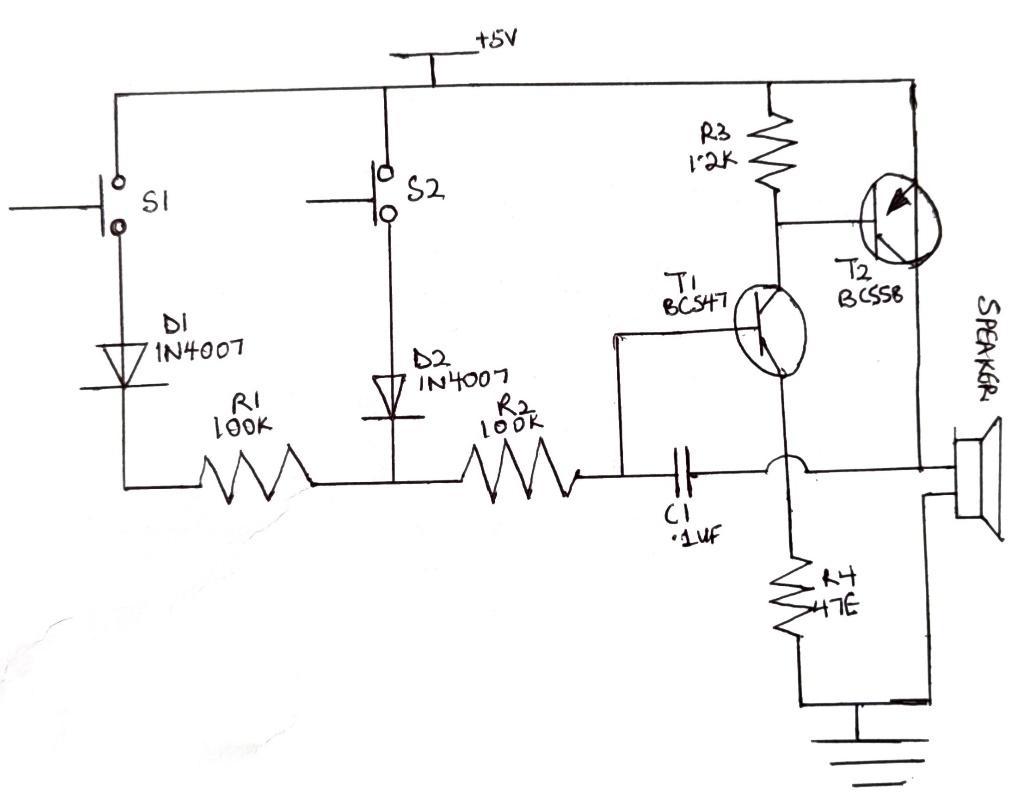

một mạch cảnh báo an toàn đơn giản
điều tương tự xảy ra khi chúng tôi ấn công tắc s 2. Các Transistor T1 và T2 trong trạng thái kích hoạt nhận điện từ Đèn D2 và được nối với công tắc S2. do đó, loa sẽ phát ra âm thanh kèm theo. tuy nhiên, trong trường hợp này, chúng tôi nghe thấy một âm thanh cao, có nghĩa là có kẻ xâm nhập gần tủ. cách duy nhất để tắt tiếng chuông báo động là ngắt điện.
một vài hệ thống báo động thông thường
nói chung, có hai loại mạch cảnh báo. chúng là mạch cảnh báo chống trộm và mạch cảnh báo cháy. Mặc dù nói đúng là” không có người giám sát” và” không có người giám sát”, nhưng các mạch điện không có người giám sát tạo ra nhiều khu vực trộm cắp. ngoài ra, việc xoay có giám sát cũng rất hữu ích trong mô phỏng mạch phòng cháy. đó là lý do tại sao chúng ta dùng từ” trộm cắp” và” lửa”. chỉ có hai trạng thái trong mạch cảnh báo chống trộm: mạch mở và điện trở cuối. trong hệ thống báo động không vũ trang, mạch cảnh báo chống trộm mở sẽ dẫn đến tình huống hư hỏng.
thêm vào đó, s 1 và s 2 là hai công tắc hoạt động trong mạch điện. các công tắc này có thể nằm ở hai vị trí khác nhau, một ở phía trước của tủ và một ở cửa trước. và khi chúng tôi ấn công tắc s 1, nó sẽ được bật lên. bên cạnh đó, các transistor t 1 và t 2 và bộ kháng điện bắt đầu hoạt động. các transistor t 1 và t 2 nhận được phản hồi tích cực từ các tụ điện để dao động. Tần số âm trầm phát ra khi chúng ta ấn công tắc S1 cho thấy có kẻ xâm nhập.
báo động tự động chống trộm
Cảnh báo chống trộm là phổ biến trong các cửa hàng, ngân hàng, nhà hoặc bất kỳ nơi nào cần thêm an ninh. Chúng hoạt động 24/ 7, 7 ngày một tuần, và khi có kẻ xâm nhập vào, nó sẽ báo động để ngăn chặn các vật có giá trị bị đánh cắp.
mạch cảnh báo chống trộm
Cứu hỏa
mạch cảnh báo cháy có ba trạng thái cần thiết để giám sát: hệ thống mở, eol và hệ thống mạch kín. Tiếp theo, chúng ta sẽ xem xét chức năng của mỗi bảng mạch cảnh báo.
mạch cảnh báo cháy
chức năng của mỗi bảng mạch
sử dụng các điều khiển thông thường như là cảm biến cho các báo động xâm nhập.
nó là cái dễ nhất trong đống này. bộ cảm biến là một dây cáp nhỏ, được phân bố trong một vùng bị hạn chế. bất cứ ai xâm nhập vào khu vực này mà chạm vào dây điện sẽ kích hoạt nó. một khi dây bị gãy, bóng bán dẫn nhận được thông tin cần thiết. và làm cho các báo động được bật lên.
(sử dụng các điều khiển thông thường như các bộ báo động xâm phạm)
sử dụng cảm biến âm thanh trong báo động xâm nhập.
các bộ cảm biến điện tử được kết nối sử dụng các bộ phận điện tử giá rẻ để phát hiện âm thanh. toàn bộ hệ thống có thể được cài đặt. cảm biến điện áp có thể phát hiện những kẻ tấn công đang cố gắng xâm nhập. điều này được thực hiện bằng cách kích hoạt các cảm biến điện áp.

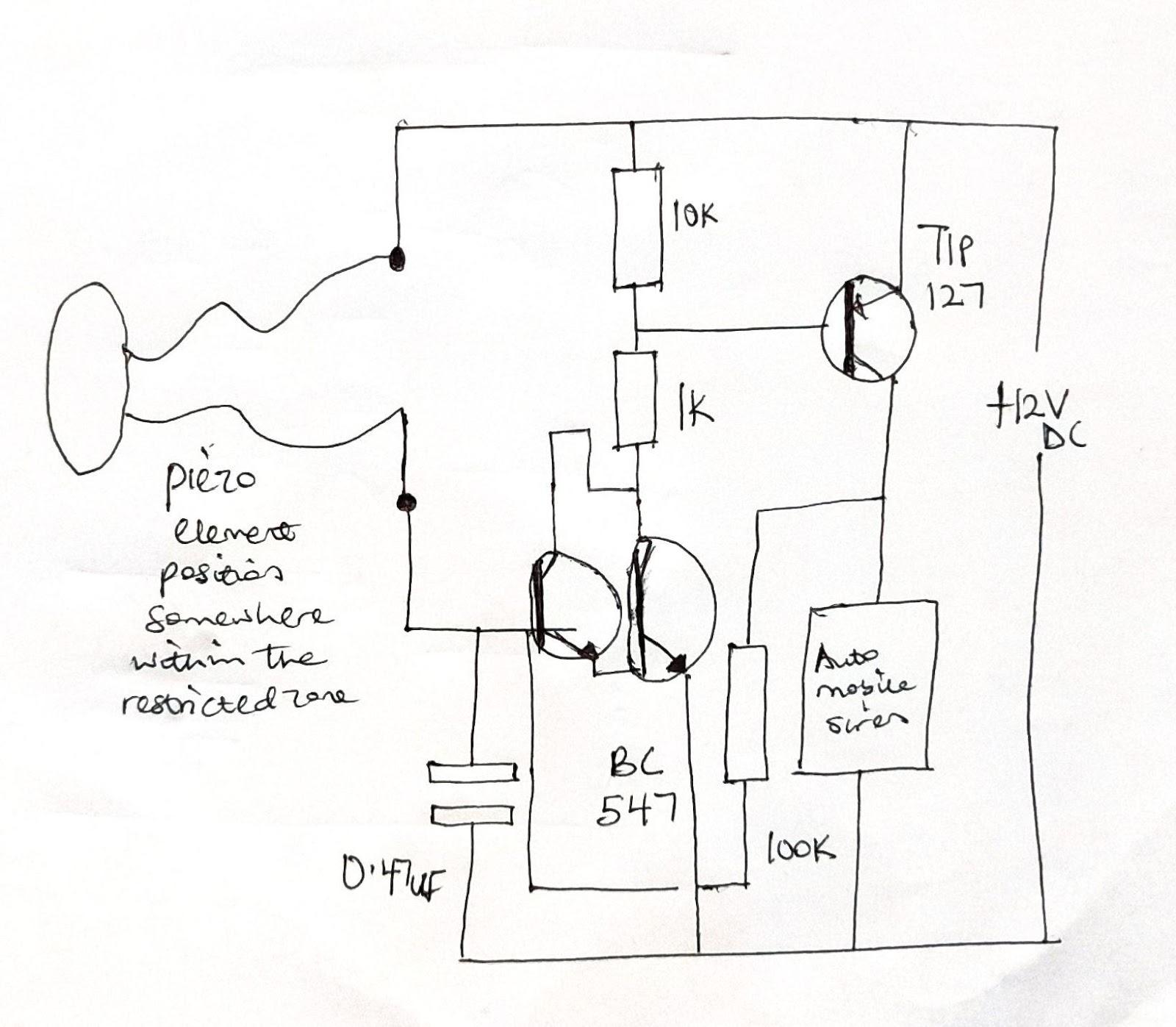

(cảnh báo xâm nhập bằng hình ảnh mạch cảm biến âm thanh)
Báo động xâm nhập tia laser.
tia laser rất hữu ích trong các cảm biến báo động. hệ thống này sử dụng một loạt các tia la-de làm máy phát hiện chính và các gương được đặt cẩn thận. điện trở cảm ứng ánh sáng kích hoạt mạch điện nhận được phản xạ cuối cùng. Bất cứ khi nào một kẻ xâm nhập vào khu vực tia laser, nó sẽ kích hoạt một báo động. họ làm điều này bằng cách chặn bất kỳ tia sáng nào trong phòng. Hệ thống an ninh hoặc bật báo động, liên lạc với các dịch vụ khẩn cấp hoặc báo động im lặng thông báo cho người dân. Không nghi ngờ gì, đây là một cách rất sáng tạo và hiệu quả về chi phí để thông báo cho bạn về sự hiện diện của kẻ xâm nhập.
hệ thống an ninh laser đang hoạt động
báo động chống trộm với chức năng bật/ tắt nút
Cảnh báo xâm nhập này sử dụng một bộ điều chỉnh silicon (SCR) có thể mở hoặc tắt các thông báo khi cần thiết.
mạch cảnh báo điện áp thấp.
nó kiểm tra các vấn đề của pin và các nguồn điện không ổn định khác. mạch điện báo động và đèn led. nhưng nó cũng có thể được kết nối với các mạch điện khác nhau cho nhiều mục đích khác nhau.
làm thế nào để xây dựng một mạch cảnh báo cơ bản
bây giờ chúng ta đã biết mạch báo động hoạt động như thế nào và những loại thông thường. tiếp theo, chúng tôi học cách làm một mạch cảnh báo đơn giản.
các bộ phận cần thiết
PCB.
gần như không có dây điện.
bc 547 transistor.
đầu nối pin.
Orm.
kháng điện nhạy sáng.
9V pin.
Đèn LED.
HTTPS://youtu.be/OJXEP27Z-Bc (một mạch báo động an ninh DIY)
chức năng của các thành phần mạch điện.
những đèn flash này được dùng để kiểm tra chức năng của mạch điện.
nó sử dụng các mạch điện để hỗ trợ các bộ phận điện tử được kết nối cơ khí và điện.
kháng cự ánh sáng quyết định khi nào đèn được bật hoặc tắt.
một đầu nối pin là một thiết bị mà kết nối hai hoặc nhiều mạch.
pin làm cho chuông báo động hoạt động ngay cả khi mất điện.
nó tích hợp điện trở vào mạch điện như một thành phần.
bóng bán dẫn tăng cường tín hiệu đầu vào yếu. transistor có 2 pin pn nối liền nhau.
kết luận
Thông thường, các bộ cảm biến, máy ảnh, máy phát hiện chuyển động, bộ nháy và pin tạo thành một hệ thống báo động. đây là một cảm biến có thể ghi lại âm thanh hoặc chuyển động. Bằng cách sử dụng mạch điện này, bạn có thể bảo vệ các đối tượng có giá trị và các đối tượng quan trọng khác khỏi bị nhìn thấy hoặc trộm cắp. lắp đặt mạch điện ở nhà hoặc bất cứ nơi nào bạn cần. bất cứ khi nào có ai đó đi ngang qua hoặc kích hoạt báo động, nó sẽ kêu lên. vì vậy, nếu bạn có bất cứ câu hỏi hoặc ý kiến nào, xin hãy liên hệ với chúng tôi bất cứ lúc nào.
