chúng ta đều biết rằng có công nghệ và mạch điện xung quanh chúng ta. Chúng tôi sử dụng các mạch chuyển đổi từ 24V đến 12V trong nhiều thiết bị điện cần giảm áp. Nếu bạn cần một bộ điều chỉnh điện tử từ 24 V tới 12 V, rất quan trọng để biết các bộ chuyển đổi này làm việc như thế nào và những lợi ích của chúng.
tài liệu này mô tả khả năng chuyển đổi điện, thiết kế và ứng dụng của các mạch chuyển đổi 24 v-12 v.
chúng ta có thể bắt đầu ngay bây giờ!
anh có thể chuyển đổi 24 v thành 12 v được không
trong thiết bị điện, bạn có thể chuyển đổi 24 v thành pin 12 v. Điều này thường xảy ra khi chúng tôi sử dụng điện áp 24V trong các thiết bị cần sử dụng điện áp 12V. tuy nhiên, trình chuyển đổi dc-dc làm cho việc chuyển đổi dễ dàng hơn. bộ chuyển đổi điện 24 v giảm đi điện tử từ 24 v đến 12 v để điều chỉnh điện áp đầu ra.
bảng dưới đây giải thích sự khác nhau giữa các hệ thống 24 v và 12 v.
hệ thống 12 v có nguồn điện gấp đôi so với hệ thống 24 v, đây là nhược điểm của nó. pin 12 v ít hiệu quả hơn pin 24 v vì pin 12 v tiêu thụ gấp đôi dòng điện so với pin 24 v tại mỗi thời điểm tiêu thụ.
(một ví dụ về thiết bị có pin)
số lượng pin mà chúng ta sử dụng trong mạch điện là rất quan trọng. thêm vào đó, chúng tôi gọi nó là pin, vì tuổi thọ pin của thiết bị phụ thuộc vào tần số sạc. vì vậy, để có được số pin chính xác để sử dụng, chúng tôi thực hiện các tính toán sau.
Ví dụ,
chúng ta có;
4x400watts=1600w/hr
Và khi chúng ta sử dụng nó trong 5 ngày, chúng ta sẽ sử dụng tổng cộng
1600 x 5 = 8000 watt/ giờ
Vì vậy, với độ sâu phát ra tính toán 0.5%, chúng ta có được
8000/0.5=16000w/hr
ngoài ra, để giảm thiểu mất điện nhanh chóng, chúng ta phải sử dụng điện áp cao hơn. Do vậy, để sử dụng một điện áp 12, 24 hoặc 48 V, chúng ta cần chia kết quả cho điện áp mong muốn
16000/24=667Ah
Vì vậy, khi sử dụng pin 330Ah 12V, bạn sẽ cần bốn pin. trong khi đó, pin 24 v hoặc 48 v sẽ yêu cầu 2 pin trung bình.
(Các mạch máy tính)
Ví dụ, khi bạn cung cấp điện cho một thiết bị 12V DC, bạn có một pin xe tải 24V hoặc một pin xe tải 24V. có rất nhiều máy biến thế trên thị trường. Chúng tôi có một vài tài xế xe tải sử dụng bình nước 12V, đài phát thanh hoặc TV trong xe 24V.
trong trường hợp này, điều quan trọng là dòng điện tối đa của bộ chuyển đổi năng lượng. ngoài ra, hiệu suất của các bộ chuyển đổi là quan trọng. quan trọng nhất, dòng điện tải tối đa cho bạn biết bao nhiêu dòng điện có thể tiêu thụ trong một thiết bị 12 v. Mặc dù vậy, hiệu quả đảm bảo rằng pin lưu trữ không bị lãng phí làm nóng, điều này chỉ có nghĩa là bạn cần mua một bộ chuyển đổi DC-DC đúng.

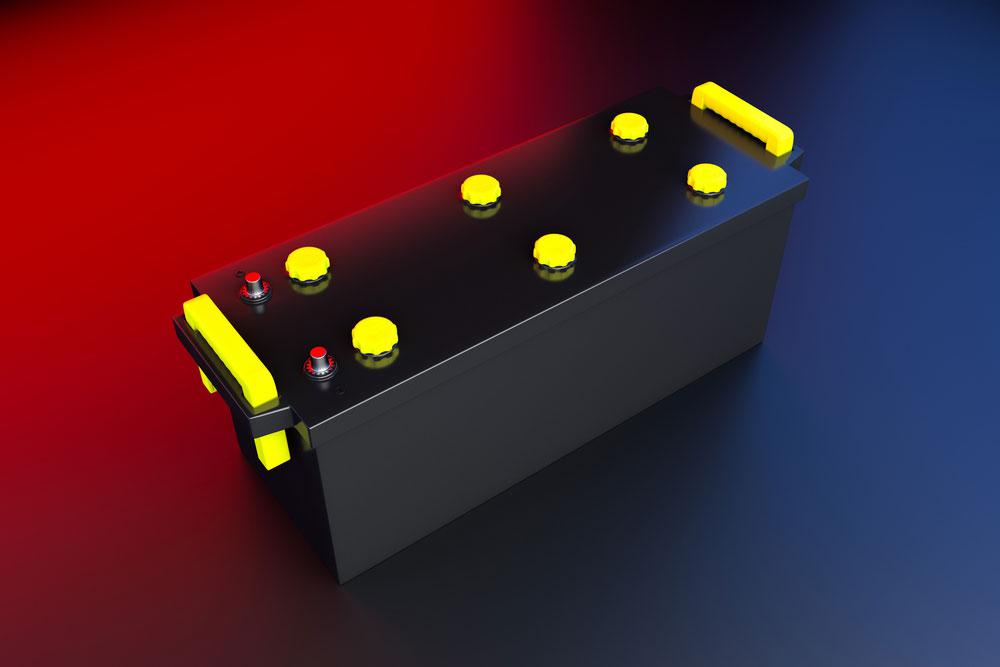

(24V pin xe tải)
làm thế nào để thiết kế mạch chuyển đổi từ 24 v đến 12 v
đây là một số phần cứng bạn muốn sử dụng;
mạch tích hợp
diode
Cung cấp DC
ống dẫn điện
bộ tản nhiệt mạch tích hợp
từ bản đồ mạch đơn giản đầu tiên, chúng ta có thể sử dụng các thành phần phần cứng sau:
(Đường mạch 1)
mạch tích hợp là lm7812, diode là 1n4002, nguồn điện dc là 24 v. Ngoài ra, chúng tôi sử dụng hai bộ dẫn điện, 330 UF và 100 UF, và một bộ tản nhiệt.
trong ví dụ thứ hai, chúng tôi sử dụng hai điện khức và hai điều khiển;
(Đồ thị mạch 2)
mạch tích hợp này có giá trị lm317t, 1 n4002 diode, 24 v dc, 2 bộ cảm biến 0. 1 uf và 1 uf. Cuối cùng, sử dụng 2,1K và 240 ohm của hai điện trở và một bộ tản nhiệt.
số lượng điện và điện trở trong ví dụ của mạch thứ ba tương tự như mạch thứ hai. Tuy nhiên, có hai đèn led.
(Đồ thị mạch 3)
IC có giá trị là LM338, 2 đèn LED là 1N4002, điện áp đầu vào là 24V. Sử dụng dung điện 0.1uF và 1uF và cả hai trở điện 1.3K và 150 ohm. và cuối cùng, sử dụng bộ tản nhiệt.
Các mạch này cho thấy, với sự giúp đỡ của các IC điều chỉnh điện áp, bạn có thể giảm áp lực từ 24V đến 12V. Trong các mạch này, chúng tôi sử dụng LM7812 IC, LM317T IC và LM338 IC.
LM7812 IC là một công tắc đầu ra cố định 12V 1.5A.
Mặt khác, LM317T là một mạch điều chỉnh điện áp đầu ra 12V 1.5A có thể điều chỉnh.
Không giống như LM338 IC, nó là một bộ điều chỉnh áp suất 12V 5A. ngoài ra, nó còn được sử dụng cho các thiết bị điện cần có dòng điện lớn hơn.
chúng tôi sử dụng một điện trở thích hợp và đặt nó vào r 1 để có được điện áp đầu ra đúng. Mặc dù chúng tôi cần điện áp đầu ra 12v khi sử dụng LM317, chúng tôi sử dụng một điện trở 2.1K ở R1, như được chỉ ra trong mạch 2.
Chúng ta có thể sử dụng điện trở, hoặc nối các pin với nhau để lấy điện áp 12V từ hệ thống 24V. Điều đáng chú ý là năng lượng được tạo ra bởi một điện khức đó sẽ được chuyển đổi thành năng lượng nhiệt, tương đương với năng lượng được sử dụng.
Chúng tôi nối các pin lại với nhau để dòng điện chảy theo một con đường. điều này sẽ giúp kiểm soát dòng điện trong khi giảm đi điện áp điện.
(Các hình ảnh của bo mạch chủ có bộ giải nhiệt. ♫
các ứng dụng mạch chuyển đổi 24 v đến 12 v
đầu tiên, các thiết bị chạy bằng pin, bao gồm cả máy tính và điện thoại di động.
Thứ hai, các phụ kiện xe lăn, như máy tính xách tay, đài phát thanh hoặc ống bơm ghế, sử dụng mạch điện.
ngoài ra, bộ chuyển đổi điện áp này cũng được sử dụng cho khói xe hơi.
ngoài ra, xe tải 24 v sử dụng các bộ chuyển đổi giảm áp dc/ dc này.
cuối cùng, bạn có thể sử dụng một bộ chuyển đổi dc trong một bộ khuếch đại âm thanh.
tóm tắt
Mạch chuyển đổi 24V đến 12V là bộ chuyển đổi DC-DC phổ biến nhất được sử dụng trong hầu hết các thiết bị gia dụng. chúng dễ sử dụng và hiểu!
chúng tôi hy vọng bài viết này sẽ rất hữu ích cho bạn khi bạn học cách sử dụng bộ chuyển đổi mạch từ 24 v đến 12 v. Vui lòng liên hệ với chúng tôi với bất kỳ câu hỏi hoặc ý kiến nào về mạch này hoặc các mạch khác.
