bảng mạch in (pcb) là bộ não của hầu hết các thiết bị cơ khí và điện tử. như là một trung tâm lệnh, bảng mạch in là một phần quan trọng của thiết bị và mạch điện tử. Thiếu một bố trí hoặc thiết kế PCB đáng tin cậy có nghĩa là bất kỳ thiết bị nào mà nó điều khiển có thể không hoạt động như mong muốn. Mục đích của bài viết này là cho bạn biết chín điều quan trọng nhất cần lưu ý trong việc sản xuất PCB để bạn có thể tránh một số chi phí khủng khiếp liên quan đến việc bỏ lỡ mục tiêu. Họ ở đây:
thiết kế các mức PCB
Một lớp PCB là một bề mặt cơ bản trên đó toàn bộ bộ phận thiết kế của bảng mạch in được lắp ráp. Các lớp các bảng mạch in với thiết kế không được thiết kế với các vật liệu không được chọn đúng có thể làm giảm một số hiệu năng cơ bản của sản phẩm cuối cùng, như truyền năng lượng, truyền tín hiệu, khả năng sản xuất và độ tin cậy dài hạn. và nếu bạn muốn mua những bản inbảng mạch điện tửbạn phải làm việc với các chuyên gia. Bạn sẽ cần làm việc với một công ty có thể sử dụng đúng vật liệu để thiết kế một thiết kế đập PCB mà bạn muốn với số lượng mà bạn muốn.
Dòng đồng
về mặt sản xuất bảng mạch in, đồng là vật liệu tiêu chuẩn cho việc sản xuất dây chuyền. Một PCB bao gồm một số lớp, bao gồm màng khức hàn, một mặt cơ bản, in lưới và đánh dấu. Các quỹ đạo là một trong những yếu tố quan trọng nhất vì chúng truyền tín hiệu điện đến một số thành phần khác nhau trên một PCB. không có đường dây thích hợp, bảng mạch in không thể hoạt động.
khi thiết kế bảng mạch in, một trong những yếu tố cơ bản được sử dụng để làm dây chuyền là đồng. là một nhà thiết kế, bạn cần đồng là lựa chọn đầu tiên khi tạo ra các đường mòn. nhưng tại sao lại chọn đồng đầu tiên? Lợi thế đầu tiên của việc sử dụng đồng là khả năng dẫn điện cao của nó, có nghĩa là nó có thể dễ dàng truyền tín hiệu mà không mất điện. Hơn nữa, một lượng đồng nhỏ có thể thực hiện công việc này, có nghĩa là các nhà sản xuất không cần phải sử dụng nhiều đồng.
Kiểu lỗ thông
khi nói đến việc sản xuất bảng mạch, các lỗ mà bạn chọn là quan trọng; các lỗ trống được sử dụng để kết nối nóng và điện để kết nối các đĩa hàn, các đường dây và các hình đa giác trên các mức khác nhau của bảng mạch in. Chúng là các hình trụ đồng được hình thành hoặc được đặt trong các lỗ khoan trên bảng mạch in — kiểu lỗ mà nhà sản xuất chọn sử dụng rất quan trọng.
Có ba kiểu cơ bản của các lỗ gốc bao gồmlỗ mùchôn những lỗ thông qua và những lỗ thông qua.lỗ mùkết nối các lớp bên trong với các lớp bên ngoài, trong khi các lỗ hổng hoạt động bằng cách kết nối hai lớp bên trong. cuối cùng, hai lớp bên ngoài được kết nối thông qua các lỗ. kiểu lỗ trống bạn muốn sử dụng phụ thuộc vào loại giấy cần cho bảng mạch của bạn. Đối với một bảng mạch hai mức đơn giản, bạn có thể cần sử dụng các lỗ thông qua, nhưng với hơn hai mức, với một nhà sản xuất, bạn có thể phải sử dụng các lỗ hổng mù hoặc lỗ hổng trong thiết kế của bạn, mặc dù chi phí tăng lên.
sản xuất pcb-tệp thiết kế
một số lượng lớn các nhà sản xuất bảng mạch in, và thậm chí cả các nhà cung cấp dịch vụ pcb ở trung quốc. Ơn Chúa, có rất nhiều loạisản xuất pcbcông ty thấy quá trình thiết kế của họ rất nhàm chán. các nhà sản xuất tìm thấy quá trình này đôi khi không thoải mái. Tuy nhiên, tài liệu thiết kế là một quá trình cần thiết và là một trong những bước quan trọng nhất để phát triển một sản phẩm tốt.
Các thiết kế bảng mạch in không phải là một ngoại lệ, và các nhà thiết kế phải đảm bảo rằng thông tin chính xác được ghi lại theo đúng cách. bằng cách này, họ có thể tạo ra các sản phẩm có thể thực hiện thành công các chức năng mong muốn. một số trong những điều quan trọng nhấtmà chúng ta cầnCác tệp được sản xuất thành công bao gồm một danh mục vật liệu, dữ liệu sản xuất, bản vẽ phần điện tử và các đặc điểm nhận dạng khác.
các thiết đặt định hướng cho việc sản xuất pcb
Là một nhà sản xuất, bạn phải đảm bảo rằng tất cả các bộ phận tương tự đều có cùng hướng, đặc biệt là các cột và hàng được sắp xếp đều nhau. việc này dễ dàng cài đặt, kiểm tra và kiểm tra tất cả các bộ phận được đặt. Các thiết đặt hướng rất quan trọng, đặc biệt khi làm việc với SMD hoặc các bộ phận lắp đặt bề mặt. Ví dụ, đặt chúng tôi theo cùng một hướng, họ sẽ không phạm sai lầm, đặc biệt là khi hàn và kiểm tra bảng mạch. không có gì đáng thất vọng hơn là lắp ráp một bảng mạch điện tử mà tất cả các mạch điện tử đều đi sai hướng. khi có thể, đảm bảo rằng các cấu phần phân biệt chỉ vào cùng một hướng.
sản xuất pcb-các vấn đề về tính toàn vẹn tín hiệu và số radio
lớn nhất thế giớinhững thách thức cơ bản liên quan đến các máy tính bảng tốc độ caobảng mạch điện tử là sự toàn vẹn của tín hiệu. việc mất đi tính toàn vẹn tín hiệu của các đơn vị bảng mạch in đã là một sự quan tâm liên tục của hầu hết các nhà sản xuất pcb. Do vậy, cần phải nhớ các vấn đề về tính nguyên vẹn của tín hiệu, đặc biệt là khi sản xuất các bảng mạch in.

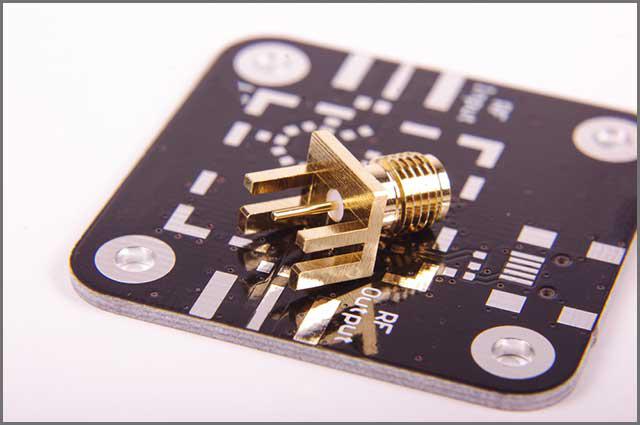

Bên cạnh các vấn đề truyền khác, để giảm thiểu các vấn đề tiềm tàng liên quan đến tính nguyên vẹn của tín hiệu, bạn phải đảm bảo rằngCác nhà cung cấp PCB mà bạn chọn cung cấp bảng mạch inthiết kế bền vững. bên cạnh tính toàn vẹn tín hiệu, bảng mạch in hayTần số vô tuyến (radio frequency)bạn cần phải chọn hoặc sử dụng một vật liệu lưới phù hợp với dự án đang được thực hiện. bạn chọn một nền tảng để đáp ứng nhu cầu điệnmạch tần số vô tuyếnnhư tỉ lệ mất mát và tốc độ tín hiệu.
Sản xuất PCB-Các vấn đề giải nhiệt
Với nhu cầu ngày càng tăng về các thiết bị tiêu thụ điện cao, việc cố gắng tránh các vấn đề làm mát của sản phẩm trở nên quan trọng hơn bao giờ hết. Các vấn đề có thể xuất hiện ở ba khía cạnh khác nhau: sự giải nhiệt (đường dẫn giải nhiệt trong quá trình lắp ráp bảng mạch in), các bộ phận hợp (tốc độ tại các điểm hàn của bộ phận) và cắt nhiệt (nhiệt nhiều lần hoặc quá nóng). May mắn thay, có các biện pháp thiết kế nhiệt cụ thể cho bảng mạch in có thể được sử dụng để giảm hoặc xử lý những vấn đề tiềm tàng này. với kỹ thuật quản lý nhiệt chính xác, bạn có thể giữ nguyên vẹn bản thân và bo mạch của bạn khi bạn thiết kế các sản phẩm mang tính cách mạng tiếp theo.
công việc sản xuất pcb-đối với việc kiểm tra
bảng mạch in đã được sử dụng rộng rãi trong nhiều thành phần điện tử và công nghệ, làm cho nó trở thành một trong những thiết bị có giá trị nhất. cho dù đó là một thiết bị di động, máy tính hoặc bất kỳ máy móc phức tạp nào khác, bảng mạch in có trách nhiệm về chức năng của thiết bị. Nếu có một số lỗi trong quá trình sản xuất, chúng có thể dẫn đến sự cố của sản phẩm cuối cùng và gây bất ổn. ngay cả khi liên quan đến hợp đồng sản xuất điện tử, các nhà sản xuất có thể phải thu hồi thiết bị của họ và dành thêm thời gian và các nguồn lực khác để sửa chữa sự cố.
Đây là điều mà hầu hết các nhà phát triển bảng mạch inNhà thiết kế PCBthử nghiệm với các nhà sản xuất. kiểm tra là một trong những giai đoạn quan trọng nhất trong quá trình kiểm tracông nghệ sản xuất pcbvâng. Các PCB có thể đạt được người tiêu dùng cuối cùng mà không cần xét duyệt, bỏ qua các lỗi và sự cố trong quá trình sản xuất. Tuy nhiên, để giảm thiểu khả năng thất bại trong khi duy trì sự hài lòng của khách hàng, việc thực hiện các quy trình kiểm tra là rất quan trọng. Bằng cách này, nhà sản xuất sẽĐảm bảo PCBvà toàn bộ thành phần hoạt động như mong đợi.
sản xuất pcb-các vấn đề bố trí pcb
bảng mạch in là một thành phần cơ bản của hầu hết các thiết bị điện tử mà chúng ta sử dụng ngày nay. Tuy nhiên, khi nói đến các vấn đề về bố trí PCB điện tử của hải quan trong quá trình sản xuất, chẳng hạn như khắc quá mức hoặc sai lầm khoan, điều này có thể là thảm họa. Các vấn đề bố trí PCB khác bao gồm các lỗ mạ điện, các cạnh không đủ khe hợp, mất các mức kháng hàn giữa các đĩa hàn và không đủ sự nóng. May mắn thay, tất cả chúng ta ở WellPCB đều biết về các vấn đề bố trí PCB, tại sao chúng xuất hiện và chúng tôi có thể giúp bạn tránh chúng như thế nào.
tóm tắt
bảng mạch in là một thành phần cơ bản để cung cấp điện cho hầu hết các thành phần điện tử và nhiều thiết bị khác mà chúng ta sử dụng ngày nay. tuy nhiên, khi liên quan đến việc sản xuất các bảng mạch in, các nhà sản xuất cần phải luôn chú ý đến một số điều kiện cơ bản. Chúng tôi WellPCB nhấn mạnh 9 điểm quan trọng cần chú ý trong quá trình sản xuất bảng mạch in. với tất cả những gì trên đây, bạn có thể được sử dụng một bo mạch chủ có các tính năng phù hợp với yêu cầu của bạn.
