về việc sắp xếp các chân bán dẫn, mạch điện là sự kết hợp của các thiết bị điện khác nhau. bóng bán dẫn là một trong những thiết bị điện tử này.
bóng bán dẫn là một phần quan trọng của mạch điện. chức năng của nó là chuyển đổi tín hiệu yếu từ mạch điện trở thấp thành mạch điện trở cao. các chân là một phần của các transistor, và mục đích của bài viết này là để bàn về cách chúng giúp các transistor thực hiện các chức năng của chúng.
nội dung
một định nghĩa về sự sắp xếp chân
nhận dạng đầu cắm bán kính
transistor-nối các transistor vào mạch điện
tóm tắt
một định nghĩa về sự sắp xếp chân
bóng bán dẫn được tạo ra bởi ba thành phần. chúng bao gồm các điện cực, các điện cực và các điện cực. ba thành phần này là chân bán dẫn, và cực đầu tiên là chân đầu tiên, chịu trách nhiệm cho đầu ra bán dẫn.
tiếp theo là các cực cơ bản, đó là trung tâm của bóng bán dẫn. và các cực điều khiển giá trị này và cũng nhận được các kết nối điện. và phần cuối cùng là bộ thu thập. nó là thành phần lớn nhất của bóng bán dẫn. do kích cỡ của nó, nó có số lượng lớn nhất trong bóng bán dẫn.
nhận dạng đầu cắm bán kính
bóng bán dẫn điện
Vấn đề thường gặp nhất mà các chuyên gia phải đối mặt khi thiết kế mạch điện là xác định các kết nối chân trong nhiều thiết bị. những thiết bị này bao gồm bóng bán dẫn, công tắc silicon hai chiều, silicon và nhiều thiết bị khác. Nhiều kỹ thuật viên phải phụ thuộc vào các nguồn tài liệu như các tài liệu hướng dẫn dữ liệu để tìm các kết nối chân đúng và hoàn thiện các kết nối trong mạch điện.
phần này nằm trong hướng dẫn nhận dạng các chân bán dẫn;
bóng bán dẫn hai cực (bjt)
transistor thường có hai loại, npn hoặc pnp. hai loại bóng bán dẫn này thường có vỏ kim loại hoặc nhựa. với vỏ nhựa, phía trước của bóng bán kính là phẳng, và sắp xếp chân là một chuỗi. khi nhận diện đinh ghim, hãy để mặt phẳng hướng về phía bạn và bắt đầu đếm.
Đối với các transistor NPN, chân đầu tiên thường là một tập điện, chân thứ hai là một tập điểm cơ sở và chân thứ ba là một tập điện. vì vậy, cấu hình là cbe.
bóng bán dẫn kết nối hai cực
tuy nhiên, với các transistor pnp, điều ngược lại xảy ra. Chân đầu tiên là điện cực, chân thứ hai là điện cực, chân cuối cùng là điện cực.
khi bóng bán dẫn sử dụng vỏ kim loại, sự sắp xếp của các chân là một vòng tròn. để nhận dạng các chân trong trường hợp này, tìm một nhãn ở cạnh bóng bán dẫn. với các transistor npn, chân gần nhất với một vòng tròn là một điểm phát điện. chân ở phía đối diện của cột phát là cột điện, chân ở giữa là cột điện.
với các transistor pnp, điều ngược lại xảy ra. Chân gần nhất với nhãn là một tập điện, đối diện là một cột phát điện, và chân ở giữa là một cột cơ sở.
lưu ý: có thể thay đổi trong một số trường hợp. tuy nhiên, trong hầu hết các trường hợp, đây là cấu hình mà bạn sẽ tìm thấy.
bóng bán dẫn hiệu ứng trường
bóng bán dẫn hiệu ứng trường
bóng bán dẫn hiệu ứng trường thường có một mặt cong. Khi cố gắng nhận dạng chân, đảm bảo rằng mặt cong quay về phía bạn. sau đó, bắt đầu đếm các mũi tên theo hướng ngược lại. Chân đầu tiên được tính là nguồn, chân thứ hai là cổng và chân cuối cùng là cổng rời.

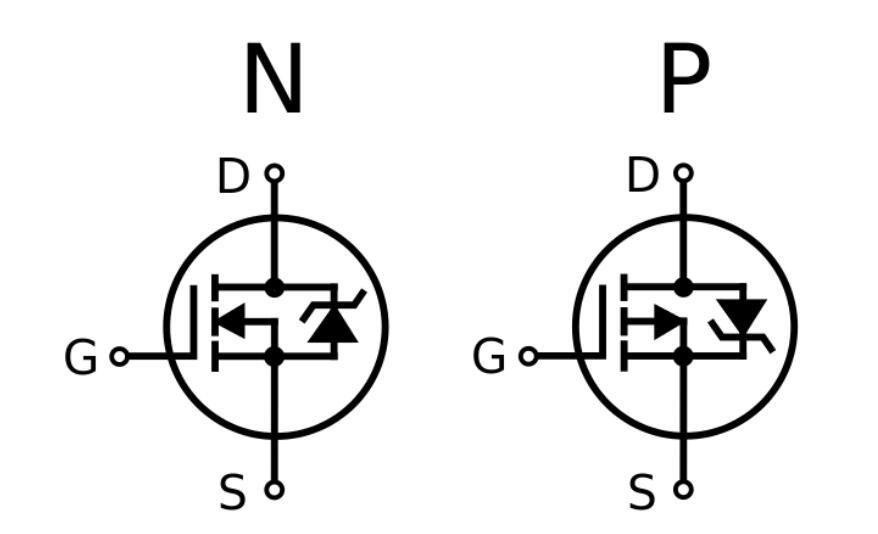

hiệu ứng bán dẫn oxit kim loại (mosfet)
Giống như các transistor hiệu ứng trường, MOSFET sử dụng các sắp xếp G, D và S, tương ứng với các cổng, cổng rò rỉ và cổng nguồn. Để nhận dạng các chân trong một MOSFET, hãy đảm bảo mặt trước là hướng về bạn, bắt đầu bắt đầu bằng số các chân từ bên trái sang bên phải. bạn sẽ thấy rằng các chân được sắp xếp như cổng nguồn, cổng thông và cổng.
bóng bán dẫn hiệu ứng oxit kim loại
Tuy nhiên, sự sắp xếp này không phải là thiêng liêng, vì vậy chúng tôi khuyên bạn nên tham khảo sổ tay dữ liệu MOSFET để xác nhận logo.
bộ chuyển động đầu cắm bán kính-bộ chuyển động hai chiều
bóng bán dẫn hai cực cách ly
Để nhận diện các chân trên transistor này, bạn cần một IGBT thực tế như GN2470. Bây giờ, bạn cần phải hướng phần nhô của nó về phía bạn. ở vị trí này, cực dương là ở giữa, thường ngắn hơn. chân phải là cổng, chân trái là cổng.
bộ chuyển đổi đầu gốc-các bóng đèn
Đối với một transistor quang học thực tế như L14G2, bạn cần giữ nó bằng cách để một bề mặt cong hướng về phía bạn và bắt đầu đếm. từ hướng này, chân đầu tiên là bộ sưu tập điện, chân thứ hai là bộ phát tín hiệu, chân cuối cùng là cốt lõi.
transistor-nối các transistor vào mạch điện
một bản vẽ điện tử với một bóng bán dẫn
bất kể loại bóng bán dẫn nào, phương pháp kết nối là giống nhau. Các thành phần cần thiết để kết nối bao gồm 2N3906 transistor, 330 ohm resistor, LED, công tắc mở và nguồn điện DC kép hoặc 5 pin AA.
kết nối bắt đầu từ điểm phát, sử dụng kết nối +3 v. sau đó mở công tắc được kết nối với một bóng bán dẫn và đèn led được kết nối với một bóng bán dẫn. bạn bật công tắc để điều khiển bóng bán dẫn, bóng bán dẫn để điều khiển đèn led.
tóm tắt
nhận diện các chân trong bóng bán dẫn là một quá trình đơn giản. tuy nhiên, quá trình liên quan đến mỗi loại thiết lập bán dẫn là khác nhau. nếu bạn có thêm câu hỏi, hãy vào trang web của chúng tôi.
