tất cả các thiết bị điện tử sử dụng các loại đầu nối và đầu nối khác nhau. Một số đầu nối có mục đích riêng, chẳng hạn như đầu nối HDMI chỉ có thể gửi tín hiệu âm thanh và video. Các đầu nối khác có thể truyền các loại tín hiệu khác nhau, như các đầu nối DIN. bài viết này nói vềBộ phận cáp DIN.
bộ phận cáp din là gì?

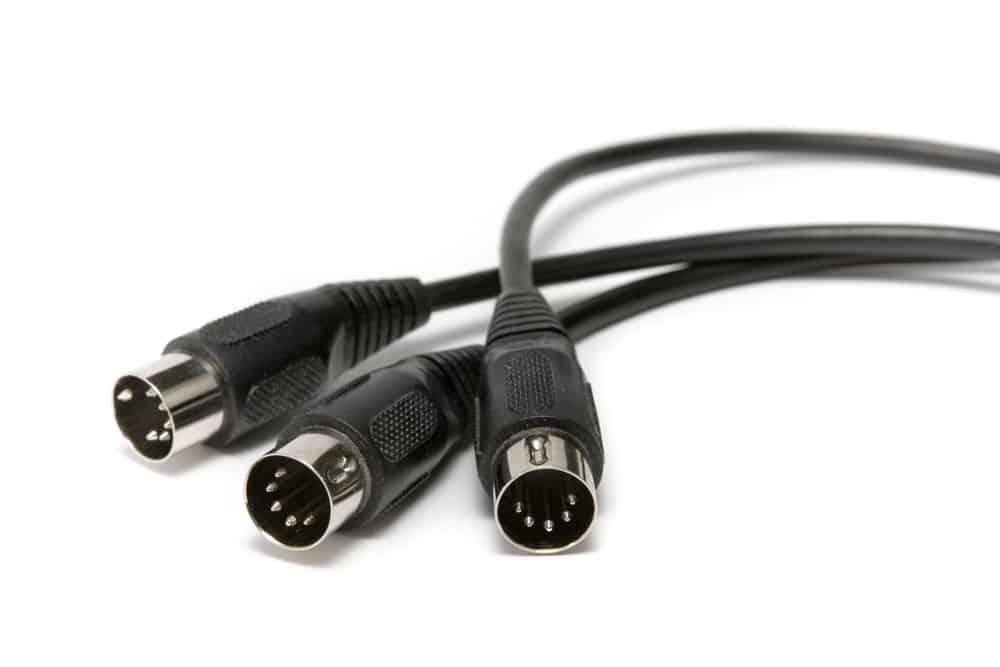

Dây cáp DIN có một đầu nối DIN có thể được cắm vào một giao diện tương thích.
đầu nối DIN là gì?
Một đầu nối DIN là một loại đầu nối điện tử bao gồm các loại cáp khác nhau được cắm vào một đầu nối để kết nối thiết bị. cái nàytiêu chuẩn quốc gia đứctổ chức đã tiêu chuẩn hóa các kết nối này vào đầu những năm 1970.
Các đầu nối DIN khác nhau có nhiều tiêu chuẩn DIN và các đầu nối DIN không phải là một cáp cụ thể mà là tất cả các đầu nối phù hợp với tiêu chuẩn DIN.
tiêu đề: giao diện midi
các tiêu chuẩn đầu nối DIN
Có một số các tiêu chuẩn DIN, và nếu bạn chỉ viết thuật ngữ” đầu nối DIN” thì sẽ không có ý nghĩa cho đến khi bạn thêm vào các tiêu chuẩn DIN liên quan. ví dụ, các đầu nối DIN 45322.
DIN 41524: tiêu chuẩn này đề cập đến các đầu nối tròn được sử dụng cho âm thanh và một số tín hiệu kỹ thuật số. Bạn đã thấy các đầu nối này trong các lĩnh vực điện, các ứng dụng video mô phỏng và các giao diện kỹ thuật sốMidi,bàn phím ibm atcác khe cắm hoặcbàn phím máy tính ibmvâng. Ngoài ra, chúng cũng được sử dụng cho các đầu nối PS/ 2 (được sử dụng cho bàn phím và chuột), được biết nhầm là các đầu nối miniDIN.
đầu nối DIN trông rất chuyên nghiệpKết nối XLRnhưng không tương thích.
DIN 41612: Tiêu chuẩn này đề cập đến các khe cắm hình chữ nhật kết nối thẻ vào bo mạch chủ hoặc bảng mặt sau.
DIN 41652: Đây là các đầu nối D-sub mini hữu ích trong các ứng dụng dữ liệu video và máy tính
DIN 41585: Những đầu nối này được sử dụngxe hơicáp đồng trục
cấu trúc của các đầu nối tròn
Đầu cắm nối DIN có một cái váy kim loại với một chống tròn, có nhiều chỗ thẳng và đường tròn trên chống. Tại đây, các điểm chốt có đường kính 1.45 mm và được đặt đều nhau trong một đường tròn có đường kính 7 mm tại các góc khác nhau (90°, 60°, 72° hoặc 45°).
thiết kế kim loại được thiết kế để phù hợp với các đầu nối mà không làm hư hỏng các chân. ngoài ra, thiết kế này đảm bảo rằng màn che được kết nối với ổ cắm và ổ cắm trước bất kỳ đường dẫn nào của tín hiệu.
Các đầu nối DIN với các chân khác nhau có 7 chế độ với số chân từ 3 đến 8 chân.
đầu tiên, ba đầu nối 3 chân khác nhau (180
hai hình dạng khác của bánh xe lục: hai biến thể của bánh xe bảy bánh xe (một là bánh xe bên ngoài hình thành góc 300 độ, một là góc 270 độ); Hai kiểu của tám điểm chốt (khi một điểm chốt bên ngoài hình thành góc 270 độ và một điểm chốt hình thành góc 262 độ)
trong các đầu nối này, bạn sẽ thấy sự tương thích bị hạn chế. Vì người yêu cũ. Các đầu nối 3 chân phù hợp với bất kỳ ổ cắm năm chân 1800 nào, trong đó ba chân được nối với ba chân của ổ cắm và hai chân còn lại không được nối. Ngoài ra, các đầu nối 3 chân hoặc 180 5 chân có thể được cắm vào các ổ cắm 270 7 chân hoặc 8 chân.
Ngoài ra, có các đầu nối 10 chân, 12 chân và 14 chân. Các thiết bị hiện số cao khác nhau sử dụng đầu nối 7 chân, trong đó 2 chân bên ngoài chuyển dữ liệu cho hệ thống số. Nếu không tương thích với các thiết bị được kết nối, bạn có thể tháo cả hai khe cắm vào ổ cắm 1800 5 chân tiêu chuẩn mà không cần phải kết nối dữ liệu.
Thông thường, tất cả các đầu nối đều có các phím tương tự, do đó có thể có các kết nối không tương thích. tuy nhiên, vấn đề này không tồn tại trong các đầu nối mini-din khác nhau.
Một số đầu nối Domino 5 chân có các khe ở các mặt đối diện, vì vậy bạn có thể đảo ngược chúng. khi được sử dụng như một đầu nối cho tai nghe, bạn có thể cắm nó theo hai cách: một mặt, nó tắt loa bên ngoài bằng cách kích hoạt công tắc bên ngoài ổ cắm, mặt khác, nó bật loa lên.
các tiêu đề: các cổng video máy tính cũ
nhận dạng đầu nối DIN
Một mã số ba chữ số trong các đầu nối DIN, trong đó số đầu tiên thể hiện số chân và hai số tiếp theo sau số đầu tiên thể hiện góc mà các chân được sắp xếp. Một trong những đầu nối DIN được ưa chuẩn nhất là 545 (để dùng cho loa loa), 560 và 660 (để dùng để chuyển điện) và 590 (để dùng làm đầu nối tai nghe).
Khe cắm miniDIN
Đây là các đầu nối tiếp theo của các đầu nối DIN chuẩn. Loại này có bảy loại đầu nối với từ ba đến chín chân. sự khác biệt về các đầu nối là do các bố trí chân khác nhau, các bộ phận nhựa bổ sung và vị trí của các chân bổ sung trên vỏ.
Ngoài các khe cắm miniDIN chính thức bảy chân, có một số khe cắm không chính thức với một chân bổ sung. Mặc dù chúng có các tính năng tương tự như miniDIN tiêu chuẩn (có thể che chắn và đường kính 9,5 mm), nhưng chúng khác nhau vì Viện nghiên cứu Đức không phê duyệt chúng để được tiêu chuẩn hóa.
các ứng dụng cho các đầu nối MINIDIN và DIN
Bạn có thể tìm được hai đầu nối này trong nhiều loại thiết bị điện tử, đặc biệt là các thiết bị âm thanh hoặc các đầu cắm máy tính cũ.
loa
bạn sẽ tìm thấy ổ cắm và ổ cắm trong thiết bị âm thanh. Đầu nối DIN đầu tiên trong loa là DIN 41529, nó thiếu gia cố bên ngoài. Vì vậy, trước đây nó rất dễ dàng để rút ra. tuy nhiên, các nhà sản xuất hiện đang sử dụng các quy trình kỹ thuật khác nhau để bạn có thể sử dụng chúng trong các hệ thống âm thanh khác.
các thiết bị ngoại vi
Trong các thiết bị ngoại vi máy tính như chuột và bàn phím, các nhà sản xuất sử dụng các đầu nối miniDIN. điều này là do đầu nối 6 chân hoặc ps/ 2. bạn thường gắn bàn phím vào ổ cắm màu tím và con chuột vào ổ cắm màu xanh lá cây. Ngày nay, bạn sử dụngCổng USBchứ không phải ổ cắm miniDIN.
card đồ họa và máy tính xách tay
Trước đây, trong các card đồ họa và máy tính xách tay, các nhà sản xuất sử dụng các đầu nối miniDIN 7 chân tùy chỉnh vì chúng tương thích với các cáp S-Video 4 chân thông thường. Tuy nhiên, các nhà sản xuất cung cấp các bộ điều hợp đặc biệt để khai thác đầy đủ tiềm năng của các đầu nối 7 chân.
dự án phim
Trong ngành công nghiệp điện ảnh, các đầu nối DIN được sử dụng như đầu ra loa cho máy chiếu 16 mm.
kính lỏng 3 d
TV 3D sử dụng đầu nối 3 chân để kết nối với kính 3D kích hoạt. tuy nhiên, loại thiết lập này không thoải mái. vì vậy, các nhà sản xuất đã bắt đầu sử dụng pin trong kính, không cần dây điện.
các đầu nối nguồn
Hệ thống chiếu sáng cũng sử dụng các đầu cắm và ổ cắm DIN như các đầu nối điệnđèn halogenvà hệ thống LED. ngoài ra, chúng được sử dụng trong hệ thống chiếu sáng mô phỏng của nhà hát. tuy nhiên, theo thời gian, hệ thống điều khiển ánh sáng kỹ thuật số đã thay thế điều này.
Trình đọc mã vạch
bạn sẽ nhận thấy rằng hầu hết các cửa hàng bán lẻ hoặc công ty đều có một máy đọc mã vạch. Bạn có thể sử dụng các đầu nối miniDIN để kết nối các thiết bị này với máy thu ngân. tuy nhiên, bây giờ công ty sử dụng các cổng usb thay vì các khe cắm đầu nối.
Midius
Thông thường, người ta sử dụng các đầu nối DIN với MIDI vì bạn có thể tìm thấy ổ cắm của chúng trong các thiết bị âm thanh khác nhau, bao gồm bàn phím, tổng hợp hoặc card âm thanh.
kết luận
Mặc dù được thay thế bởi các đầu nối hiện đại khác nhau, bạn vẫn có thể tìm thấy các đầu nối DIN và miniDIN trong một loạt các ứng dụng vì chúng được sử dụng rộng rãi. ngoài ra, bạn có thể sử dụng chúng cho bất cứ giao diện nào. Nếu bạn muốn thiết kế thiết bị hoặc hệ thống của bạn, bạn vẫn có thể nhận được các assembly cáp DIN và miniDIN. đangCloomChúng tôi phát triển các bộ phận cáp DIN chất lượng cao để đáp ứng tất cả các nhu cầu của bạn. Nếu bạn có bất kỳ yêu cầu nào, xin vui lòng liên hệ với chúng tôi và các chuyên gia của chúng tôi sẽ làm mọi thứ có thể để giúp bạn.
