từ khi phát minh ra, điện trở cố định hoặc biến đổi đã tồn tại. thông thường, chức năng của chúng là ngăn chặn dòng điện trong mạch điện. có một số loại điều khiển khác nhau.
nội dung của ngày hôm nay sẽ tập trung vào các điện trở màng carbon và thông tin cơ bản mà bạn cần về chúng.
điện trở màng cacbon là gì?
bộ kháng điện màng cacbon còn được gọi là bộ kháng điện màng carbon, thuộc loại kháng điện cố định. Hơn nữa, màng cacbon là một vật liệu chất khức, làm tăng độ dài ống của nó bằng cách giới hạn mức độ dòng điện.
điện trở màng cacbon
nguồn: các nguồn tài liệu chia sẻ
cấu trúc và đặc tính của bộ kháng điện màng cacbon
cấu trúc và cấu trúc
lõi gốm sứ/ nền
chì
Cái mũ
màng cacbon
bảo vệ sơn/ sơn
cấu trúc của bộ kháng điện màng cacbon
nguồn: các nguồn tài liệu chia sẻ
bộ kháng điện màng carbon trải qua quá trình trầm tích trong cấu trúc của nó. Quá trình là như sau:
khí hydrocarbon được lưu trữ ở nhiệt độ cao và áp suất cao trong vật liệu gốm sứ hoặc thanh gốm sứ. Thông thường, khi khí (như benzene hoặc metan) đạt 1000 độ C, máy sản xuất sẽ nghiền nát chúng.
sau đó, các bon tinh thể hiện nay được tích tụ dưới dạng trầm tích trên nền gốm.
sản phẩm cuối cùng là một cấu trúc kháng cấp cacbon có các phần sau:
các lõi gốm sứ/ khuôn-để cung cấp điện cách hoặc nhiệt độ cao,
lãnh đạo,
một màng cacbon hạn chế dòng điện,
Mũ và..
lớp nhựa epoxy/ sơn-để bảo vệ.
các cấu trúc khác thúc đẩy chức năng của nó bao gồm:
đầu tiên, tăng chiều dài và giảm chiều rộng sẽ tăng cường hiệu quả của điện khức.
với khả năng dẫn điện tốt hơn, có vật liệu đồng làm dây nối giữa các đầu kim loại.
sau đó, các mẩu cacbon ở dạng xoắn ốc cung cấp điện trở chính xác cho bộ kháng điện. giảm hoặc tăng chiều dài của đường xoắn ốc để điều chỉnh giá trị khức độ.
cuối cùng, lớp phủ carbon đảm bảo rằng bộ kháng điện không bị hư hỏng.
làm thế nào lớp màng cacbon hạn chế dòng điện
các giới hạn phụ thuộc vào chiều rộng của màng cacbon. màng mỏng có nghĩa là giá trị điện trở cao, vì nó cung cấp ít không gian cho sự di chuyển của electron tự do. và ngược lại với màng dày.
đặc điểm
bảng dưới đây liệt kê các thuộc tính của một máy khởi động phim cacbon.
Giá trị điện trở nằm trong phạm vi từ 1Ω đến 10MΩ.
Âm thanh tối đa (V/V) là 20, động lực điện nhiễu thấp hơn 10 V/V.
Mức điện trở tiêu chuẩn là E-48, phạm vi điện trở là từ 1 ohm đến 10 megio
với độ chính xác từ 2 đến 5%. bạn có thể điều chỉnh độ chính xác bằng cách cắt các đường của một bộ phim để xây dựng một điện kháng chính xác.
hệ số điện áp 0.0005 (%/ v)
Độ sẵn dùng dung sai tiêu chuẩn 2, 5, 10, 20%
nhiệt độ tối đa (c) là 150
hệ số nhiệt độ âm
Số công suất ở 70°C bao gồm 1/ 8W, 1/ 4W, 1/ 2W, 1W, 2W, 5W và 10W
Hệ số nhiệt độ (ppm/°C) trong phạm vi từ 200 đến 1500
bộ kháng điện màng cacbon có đặc tính tần số cao. vì vậy, bạn có thể chuyển đổi nó thành một điều chấn số cao và một điều chấn số cao.
cách đóng gói của họ bao gồm hàng rào hoặc túi xách.
cuối cùng, nó có một tải xung ổn định, nó có thể thích nghi với xung nhanh hơn. do đó, các ứng dụng của nó có thể phù hợp với các xung, dc và mạch điện xoay chiều.
những ưu và nhược điểm của bộ kháng điện màng cacbon
một số lợi ích của nó được liệt kê như sau:
so với bộ kháng cacbon, bộ kháng điện màng cacbon tạo ra ít tiếng ồn hơn.
bộ kháng điện các-bon
nguồn: các nguồn tài liệu chia sẻ
thứ hai, nó ít chịu đựng hơn.
nó có độ ổn định dài hạn tuyệt vời.
ngoài ra, nó còn có một phạm vi hoạt động rộng.
và nó có thể chịu được những xung năng lượng cao.
một lần nữa, nó có tính hiệu quả về chi phí trong sản xuất.
Cuối cùng, khi dòng điện đi qua, toàn bộ kháng cacbon sẽ truyền năng lượng.
nhược điểm của phim cacbon là:
đầu tiên, nó có một phạm vi điện trở nhỏ hơn nhiều so với kim loại oxide và màng kim loại.
sau đó, nó có nhiệt độ âm của điện trở cao. do đó, khi nhiệt độ tăng lên, điện trở giảm xuống.
màng cacbon vs màng kim loại
bộ kháng điện màng kim loại và bộ kháng điện màng cacbon khác nhau theo nhiều cách. Do vậy, tùy thuộc vào nhu cầu của bạn, bạn sẽ hài lòng với những lựa chọn tốt nhất trong việc thảo luận dưới đây.
kiến trúc
các kỹ thuật viên đầu tiên tách cacbon ra khỏi chân không nhiệt độ cao để tạo ra bộ kháng điện màng cacbon. Tiếp theo, họ gắn màng cacbon vào bề mặt của thanh gốm. cuối cùng, họ phủ bề mặt bằng epoxy để bảo vệ thêm.
mặt khác, bộ kháng điện màng kim loại có công nghệ mạ điện chân không. ở đây, trên bề mặt của thanh gốm có một lớp màng (trắng). sau đó, các nhà sản xuất điện trở màng cacbon cắt thanh để điều chỉnh điện trở.
cỡ
đầu tiên, kích cỡ của bộ kháng điện phim cacbon lớn hơn so với bộ kháng điện màng kim loại.
thiết kế tiếng ồn
sau đó, bộ kháng màng carbon có thiết kế nhiễu hơn một chút so với bộ kháng màng kim loại. tuy nhiên, bạn có thể sử dụng chúng trong các ứng dụng hiện số cao và radio.
các hệ số điện áp và nhiệt độ
hệ số điện áp là tỷ lệ của các thay đổi điện áp của mạch điện. ở đây, bộ kháng điện màng kim loại có nhiệt độ và điện áp tốt hơn bộ kháng điện màng carbon. Mặc dù cả hai đều có thể chịu được nhiệt độ lớn, màng kim loại có nhiều cơ hội hơn trong phạm vi điện trở rộng hơn.
khoan dung
a ít nhất là 2%. Ngược lại, mức độ không dung nạp của điện kháng màng kim loại lên tới 0,5%.
xuất hiện
cả hai đều có một dải màu, nhưng nhìn khác nhau.
hướng dẫn mã màu
nguồn: các nguồn tài liệu chia sẻ
bộ kháng điện màng cacbon được tạo thành từ các vòng tròn bốn màu (5%) hoặc các màu khác.

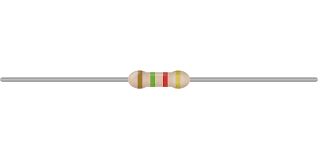

điện trở màng cacbon
nguồn: các nguồn tài liệu chia sẻ
mặt khác, bộ kháng điện màng kim loại có năm vòng màu (1%) màu xanh.
bộ kháng điện màng kim loại
nguồn: các nguồn tài liệu chia sẻ
có rất nhiều lý do cho việc tăng cường điện của một bộ kháng điện màng carbon, như sau:
một số ion di chuyển như canxi, natri và magnésium có thể làm mức bề mặt bảo vệ của điều chấn cứng, làm cho nó không hiệu quả. thêm vào đó, mảnh phim bị lỗi sẽ làm tăng điện trở.
quá trình oxy hóa thường bắt đầu từ bề mặt chất cứng đi vào bên trong, dẫn đến việc tăng giá trị chất cứng. Màng điện kháng mỏng hơn, vật liệu hữu cơ (như nhựa hay nhựa) và các điều kiện môi trường có thể đẩy nhanh hư hỏng lâu dài.
khí hấp thụ và hấp thụ
Nếu bạn sử dụng trực tiếp một máy kháng màng carbon trong các điều kiện môi trường thông thường, nó có thể hút một số khí. chủ yếu là vì chân không trong xây dựng tăng áp suất không khí. mặt khác, điều này sẽ làm tăng điện trở.
làm thế nào để tăng giá trị điện cực
tăng điện trở bằng cách cạo màng sơn trên bề mặt của bộ kháng cho đến khi màng cacbon được lộ ra. trong quá trình này, bạn theo dõi điện trở bằng cách đo cho đến khi bạn đạt được giá trị mong muốn.
Tối đa, bạn có một giá trị gia tăng trong vòng 20 phần trăm của mức kháng nguyên ban đầu. đảm bảo rằng nó không vượt quá 20%, vì các giá trị cao hơn sẽ ảnh hưởng đến sự ổn định của điện trở.
ứng dụng của bộ kháng điện màng cacbon
điện trở màng carbon được sử dụng trong các thiết bị có thể chịu được áp suất cao (15 kV) và nhiệt độ cao (tối đa 350 ° C). ví dụ:
nguồn điện áp cao,
tia laser,
máy khử rung tim y tế,
cần thiết bị bảo vệ xung điện cao,
cài đặt và bảo trì bằng tay,
radar và
(Radar)
X-quang.
kết luận
tóm lại, chúng đã đạt được rất nhiều hoạt động do hiệu quả của bộ kháng điện màng cacbon. Ví dụ, bạn có thể tìm thấy chúng trong các ứng dụng liên quan đến các sản phẩm thông tin, các thiết bị và điện tử. chúng không chỉ rẻ, mà còn ổn định hơn, độ tin cậy cao.
Mặc dù có những bất lợi của nhiệt độ âm cao, nó vẫn cung cấp rất nhiều dịch vụ cho mạch điện.
khi chúng tôi kết thúc bài viết hôm nay, chúng tôi hy vọng bạn đã thu thập được rất nhiều thông tin về bộ kháng điện màng cacbon. tuy nhiên, nếu bạn vẫn có vấn đề về điện trở cháy, xin đừng ngần ngại liên hệ với chúng tôi. chúng tôi đã sẵn sàng để hướng dẫn anh.
