máy tính xách tay đã thay đổi trò chơi công nghệ. Giống như máy tính xách tay, Beaglebone Black Pinout đi kèm với bộ xử lý mạnh mẽ, bộ nhớ và tính năng tăng tốc hình ảnh, tất cả đều được thu nhỏ thành một con chip và hàn vào một bảng mạch sử dụng.
Trong thực tế, một cách thực tế hơn để nắm bắt đầy đủ tiềm năng của Pinot Black Beagle, chắc chắn để nắm bắt một cho chính mình. Ngoài ra, bài viết này sẽ giúp bạn tìm hiểu thêm về dòng mạch in chân Beaglebone màu đen.

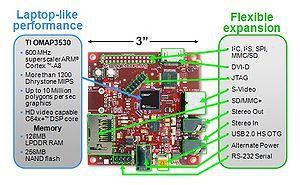

hình ảnh của một con chó Bigger đen
nguồn: wikileaks
từ đường đua Big Born.
nguồn: wikileaks
Cấu hình chân BeagleBone đen
sắp xếp và cấu hình chân màu đen
có 2 khe cắm mở rộng màu đen beaglebone. Cụ thể, các đầu nối, đầu nối P8 và đầu nối P9, mỗi đầu nối có 46 chân, tổng số 3.3V cho mỗi đầu nối.
Pin đầu vào điện: BeagleBone Blackboard cũng có hai cổng đầu vào, một cổng USB và một ổ cắm DC.
bộ nguồn điện đầu ra: có ba chân điện đầu ra ở gốc, cũng có thể giúp các thiết bị nguồn điện bên ngoài.
chân đầu tiên cung cấp điện áp 3 volt, năng lượng của nó đến từ áp suất thấp (LDO) và nó thậm chí có thể giúp thiết bị đo dòng điện tối đa 250 mAh. nếu dòng điện tăng lên, khuyến cáo sử dụng nguồn điện bên ngoài.
cổng nguồn 2 cung cấp đầu ra tối đa 5 volt, cũng từ chân cắm điện dc, không bị trễ.
dưới đây là một danh sách các chân dựa trên đầu ra điện trong đầu nối p 9:
3. 3 V là chân 4 và chân 3
+5V (VDD) là chân 6 và chân 5
+5 V (Hệ thống) là chân 8 và chân 7
Chân điểm nối:
Beaglebone Black cũng bao gồm nhiều chân đất hơn để tạo điều kiện cho các chân hoạt động trơn tru. Sau đó, một số các chân này được kết nối bên trong với các thiết bị khác nhau được kết nối.
P8 Digital (DGND) chân – chân 46, chân 45, chân 44, chân 43, chân 2, chân 1.
P9 Digital Ground (DGND) chân-chân 1, chân 2
nút bật/ tắt điện: nó rất tiện ích vì nó cho phép toàn bộ bảng điều khiển điện và tắt điện.
nút điện-chân 9
nó cho phép bạn tắt các thiết bị một cách có trật tự thông qua các xung bên ngoài mà lưu tất cả các số liệu thống kê.
nút đặt lại: công cụ này có một nút đặt lại bên ngoài để khởi động lại bảng mạch. vì vậy, tiêu đề p 9 được đặt lại. PIN có trong danh sách dưới đây:
SYS_RESET – chân 10
Nhập/ Xuất chung (chân GPIO)
thiết bị này có gần 69 chân gpi. tuy nhiên, một số chúng cũng rất hữu ích trong các chức năng được xác định trước. Sau đó, 3.3V có thể đi qua tất cả các chân I / O. Tất cả các chân I/O trên BeagleBone Black đều nằm trong danh sách sau:
Liên lạc BB UART
đối với hầu hết các cấu trúc và tiện ích, nó là chân truyền thông nối tiếp nổi tiếng nhất. vì vậy, trong kiểu liên lạc này, các chân riêng biệt được sử dụng để gửi và nhận dữ liệu.
Tiêu đề P8:
UART5_TX – chân 37
UART_RX – chân 38
Tiêu đề P9:
UART1_TX – Chân 24
UART1_RX – chân 26
UART2_TX – Chân 21
UART2_RX – chân 22
UART4_TX – chân 11
UART4_RX – chân 13
Các chân liên lạc giao diện thiết bị ngoại vi nối tiếp (SPI)
Chó thỏ. Đen SPI. Có hai cái. Tuy nhiên, tất cả các đầu nối thiết bị ngoại vi nối tiếp này đều có các đầu nối chân máy riêng biệt. Do vậy, do có nhiều hơn một chân máy chủ, mỗi thiết bị cũng có thể giao tiếp với hai loại đặc biệt của thiết bị giao thức giao diện nối tiếp. Cả hai chân thông báo SPI đều ở trong đầu nối mở rộng P9:
SPI0_CS0 – chân 17
SPI0_D0 – chân 21
SPI0_D1 – chân 18
SPI0_SCLK – chân 22
spi1_cs0 – chân 28
spi1_d0 – chân 29
spi1_d 1 – chân 30
SPI1_SCLK – chân 31
kênh giao tiếp i2c
bảng mạch có hai kênh liên lạc i 2 c, cả hai đều ở đầu p 9:
i 2 c 1_scl-chân 17
i2c1_sda-chân 18
i2c2_scl-chân 19
i2c2_sda-chân 20
chân kênh điều chỉnh chiều rộng xung
Ngoài ra, BeagleBone Black tạo ra một xung đầu ra hình chữ nhật để điều khiển xe hơi và các thiết bị mạnh mẽ khác. Nó cũng bao gồm nhiều chân điều khiển độ rộng xung sử dụng bộ điều khiển thời gian và bộ điều khiển tới tín hiệu đầu ra.
cổng âm thanh nối tiếp đa kênh (mcasp)
nó cũng hoạt động với các chương trình cổng nối tiếp có nhiều kênh. nó sử dụng đồng hồ, thống kê và chân đồng bộ hóa. Ở Bigburn, kim MCASP được tìm thấy ở P9, cụ thể là.
MCASP0_FSX (Synchronize Frame) – chân 29
MCASP0_ACLKX (đồng bộ đồng hồ) – chân 25
MCASP0_AHCLKX (Data Out) – chân 31
MCASP0_AXR2 (Data Input) – chân 28
các chân bộ điều khiển đa phương tiện (mmc)
Bộ điều khiển đa phương tiện nhúng 2GB trên BeagleBone Black cho phép các thiết bị chạy bằng eMMC bên trong thay vì thẻ SD. do đó, mmc 1 là phương pháp khởi động tiêu chuẩn được kết nối trực tiếp vào cổng bộ xử lý. tuy nhiên, do bộ điều khiển đa phương tiện bên trong là 8 bit và cho phép một loại chân cụ thể làm việc, nó cũng làm cho card bộ nhớ không thể sử dụng chế độ mặc định. Các chân MMC1 cũng có thể được tìm thấy ở đầu nối P8:
mmc 1_cmd – chân 20
mmc 1_clk – chân 21
mmc 1_dat0 – chân 25
mmc 1_dat 1 – chân 24
mmc 1_dat 2 – chân 5
mmc 1_dat 3 – chân 6
mmc 1_dat 4 – chân 23
mmc1_dat5 – chân 22
mmc 1_dat 6 – chân 3
mmc 1_dat 7 – chân 4
mô phỏng vào kênh chuyển đổi ảo
BeagleBone ngay lập tức chuyển đổi tín hiệu analog thành ký hiệu số. Nó có 7 kênh kỹ thuật số analog (A / D) và sử dụng cùng một kênh chuyển đổi analog-digit 12 bit (ADC). Nó hy vọng đầu tiên sẽ cung cấp 1.8V điện thông qua chân ADC để kích hoạt. adc và chân cấp điện được đặt trong các đầu nối mở rộng p 9.
AIN0 – chân 39
AIN1 – Chân 40
AIN2 – chân 37
AIN3 – Chân 38
AIN4 – Chân 33
AIN5 – Chân 36
AIN6 – Chân 35
vdd_adc – chân 32
gnd_adc – chân 34
chân của mô-đun thời gian BeagleBone
Trong BeagleBone Blacks, bốn chân thời gian bên trong được sử dụng với cổng đầu vào xung bên ngoài nằm trong đầu nối P8.
bộ hẹn giờ 1 – chân 10
bộ hẹn giờ 2-chân 9
bộ hẹn giờ 4-chân 7
bộ hẹn giờ 7 – chân 8
đặc điểm kỹ thuật về mặt đen
hình ảnh đặc điểm kỹ thuật màu đen bigger
bộ nhớ sdram – 512 mb ddr 3 l 800 mhz
cơ chế đồ họa-sgx 530 3 d 20 m đa giác
bộ nhớ flash trên bo mạch – mmc 8 bit nhúng 4 gb
nguồn điện – 5 v dc bên ngoài thông qua các đầu nối mở rộng” 6 cấp”
-USB mini
video-16 b hdmi 1280 x 1024 tối đa
Âm thanh-HDMI
Sự khác biệt giữa xương Bigger và xương Bigger
Bộ xử lý: Bạn cũng có thể nghĩ về bộ xử lý như bộ não của bạn, mặc dù cả hai bộ xử lý này có chức năng tương tự như ARM Cortex-A8, nhưng tốc độ tối đa của Beaglebone là 720MHz, trong khi tốc độ tối đa của BeagleBone Black là 1GHz.
RAM: Một BeagleBone Black thực sự có 512MB DDR3 trong khi BeagleBone có 256MB DDR2 (gấp đôi phí thông tin 2).
Khe cắm thẻ microSD: BeagleBone thực sự luôn cần một thẻ microSD để làm việc. Thông thường, nó đi kèm với thẻ microSD 4GB mặc định, BeagleBone Black đi kèm với bộ nhớ tích hợp, không đi kèm với thẻ microSD.
Biểu đồ hộp đen BeagleBone và biểu đồ 2D
biểu đồ a2d cho chức năng đen
ứng dụng BeagleBone Black
điều này rất hữu ích cho các nhà phát triển để kiểm tra và tạo các ứng dụng mạng nhỏ.
Hầu hết các dự án IoT dành cho các thiết bị thương mại cũng sử dụng BeagleBone làm máy chủ.
Trong một số thiết bị công nghiệp, BeagleBone Black sau đó có thể được sử dụng như một mô-đun điều khiển trung tâm.
BeagleBone Black cũng rất hữu ích trong các ứng dụng muốn chạy hệ điều hành nặng với cường độ thấp. Vì vậy, nó có thể truy cập và hoạt động nghiêm túc với năng lượng thấp hơn.
Black Beagle thực sự hữu ích khi bạn cần bắt đầu một nhiệm vụ nhanh chóng.
Ngoài ra, còn ít thời gian hơn so với các xương đen Linx dậy và đi bộ. nó cũng đi kèm với một bản phát hành linux được tạo sẵn, có thể tiết kiệm rất nhiều thời gian.
tóm tắt
Tóm lại, cách tiếp cận mã nguồn mở giống Linux của Beaglebone đã thu hẹp khoảng cách giữa các máy tính công nghiệp và các bộ điều khiển ranh giới phiên làm việc (SBC). Vì vậy, Beaglebone đã thúc đẩy việc khám phá trí tuệ nhân tạo trong nhiều khía cạnh của cuộc sống. và có một công cụ cài đặt sẵn rất đơn giản. Để biết thêm thông tin về Beaglebone Black LINX, xin vui lòng liên hệ với chúng tôi.
