xây dựng một đài phát thanh có thể là một dự án thú vị. Tuy nhiên, có một số hạn chế có thể ảnh hưởng đến kinh nghiệm phát sóng của bạn, như là tín hiệu AM mỏng. Có thể rất khó nhận bởi vì nó nhạy cảm với nhiễu điện và các nguồn nhiễu khác. Mặc dù hầu hết các máy thu có ăng-ten tích hợp, điều này không thể cung cấp được nhiều tín hiệu rõ ràng mà bạn cần. May mắn thay, ăng ten AM là chính xác những gì bạn cần để giải quyết vấn đề này.
để cải thiện hiệu quả nhận sóng, ăng-ten bên ngoài là cần thiết. Vì vậy, chúng tôi đã viết bài này để trình bày tất cả mọi thứ về ăng-ten vòng AM.
Bắt đầu nào!

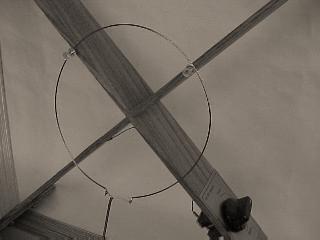

ăng-ten hình tròn
ăng-ten hình vuông
nguồn:
Wikimedia Commons
Tên của một ăng-ten hình khuyên là một loại ăng-ten vô tuyến với một dây cáp đồng xoắn ốc hoặc cuốn quanh một khung không mang điện. khung không dẫn điện là hình X, được tạo nên từ hai khối gỗ. Các vòng AM có thể có các hình dạng hình học, hình kim cương, hình vuông, v. v…
ăng-ten xoắn ốc với một vòng cuộn đồng, bắt đầu từ bên ngoài cạnh của khung hình X. ăng-ten này được quấn quanh tâm theo dạng xoắn ốc. với các đầu ăng-ten được bao bọc xung quanh, các dây chuyển được đi qua các cạnh hình x.
ăng-ten quấn quanh rìa
nguồn:
Wikimedia Commons
Tuy nhiên, các đầu dây của cả hai loại vòng đều được kết nối với một đường chức năng thay đổi của một phương pháp 365 pile. do đó, ăng-ten có thể được điều chỉnh cho tần số đúng của các đài phát thanh, thậm chí là các đài phát thanh ở xa.
ngoài ra, các loại ăng-ten vòng khác bao gồm ăng-ten vòng lớn và ăng-ten vòng nhỏ.
ăng-ten hình khuyên lớn có chế độ phóng xạ kép, làm cho ăng-ten nhạy cảm với sóng vô tuyến từ hai cánh rộng (hướng ngược lại). quan trọng hơn, những ăng-ten này có thể tự cộng hưởng và được sử dụng để nhận và phát sóng.
mặt khác, chu vi của ăng-ten nhỏ hơn so với độ dài sóng hoạt động. Mặc dù bạn có thể sử dụng các ăng-ten hình khuyên nhỏ để nhận và phát ra trên các máy thu phát, chúng có chu vi nhỏ hơn và do đó chỉ có thể được sử dụng để nhận. Một ví dụ tuyệt vời là ăng-ten vòng bên trong của hầu hết các đài phát thanh AM không hiệu quả.
làm thế nào để tạo ra một ăng-ten
đây là một cấu trúc ăng-ten vòng đơn giản, hiệu quả hơn nhiều so với các loại ăng-ten vòng khác nhau. ngoài ra, đây là một cách rẻ hơn để tăng phạm vi nhận đài phát thanh. nhìn vào mạch điện dưới đây:
đồ thị mạch điện
nguồn:
hiển thị hình ảnh chương trình chạy trên màn hình
các bộ phận mạch điện
với chiếc ăng-ten này, bạn cần:

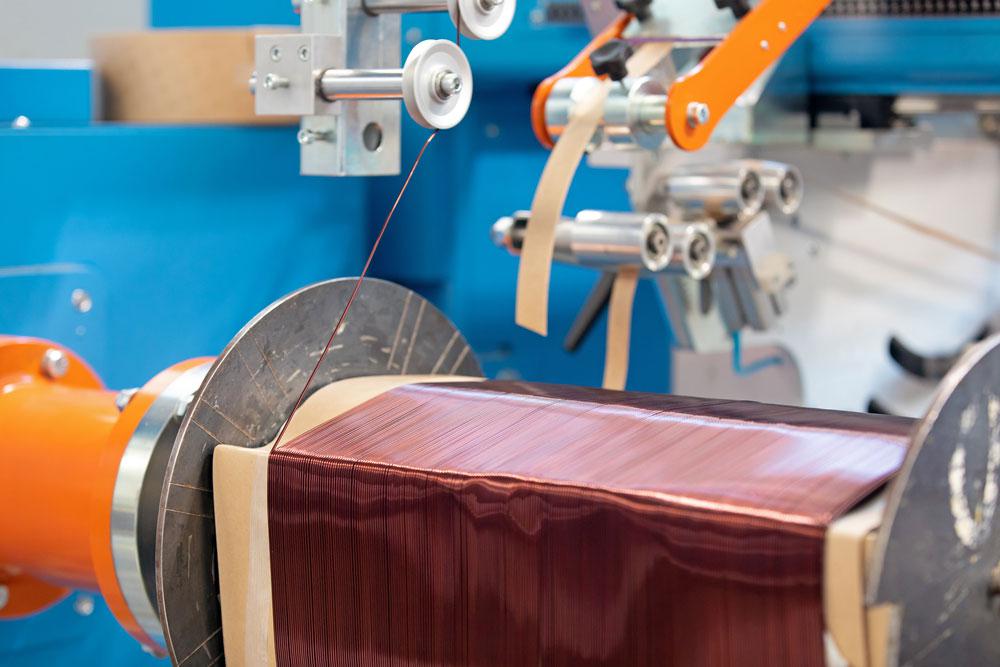

(1) # 35 dây đồng sơn

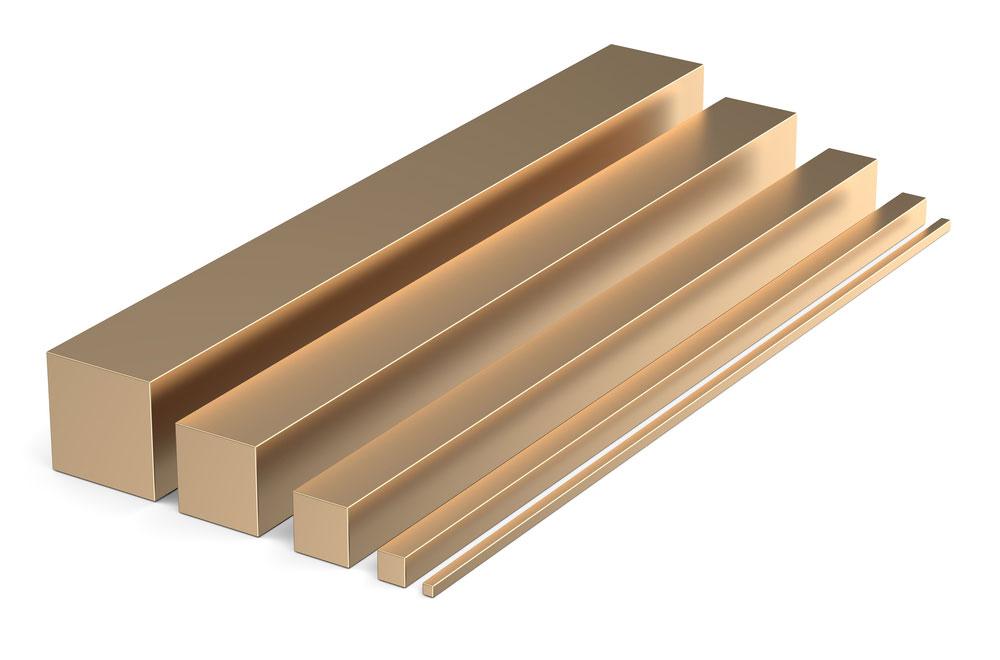

2, 1 thanh vuông 15 inch

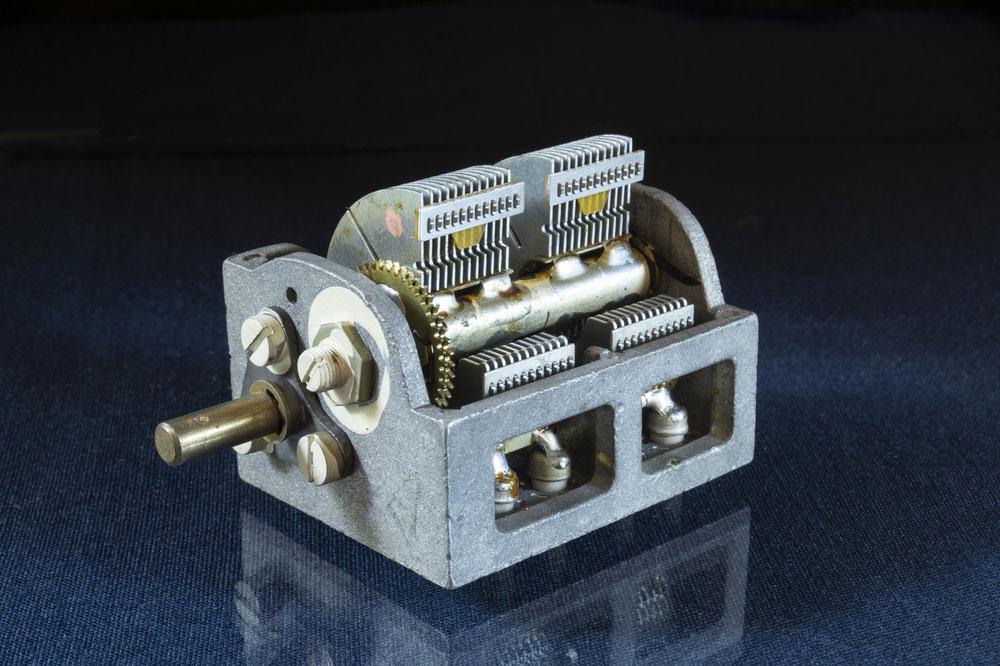

3. 1 30-365 pf bộ cảm biến thay đổi
hoạt động mạch điện
mục đích chính của ăng-ten là cải thiện đáng kể hiệu quả nhận sóng radio. Vâng, mạch điện này là một thiết kế có thể tăng cường độ nhạy của bất kỳ radio AM nào. do đó, cải thiện sự nhận được của am.
Nhưng đó không phải là tất cả.
mạch điện này không yêu cầu bạn kết nối dây điện với đài phát thanh của bạn, tất cả những gì bạn cần làm là đặt đài phát thanh AM của bạn gần ăng-ten này, điều chỉnh các tụ biến và chỉnh sửa điều chỉnh đài phát thanh của bạn.
các bộ phận ăng-ten hình khuyên
rất dễ dàng để tạo ra cái ăng-ten này. đầu tiên, quấn dây đồng của bạn 16 vòng trên bất kỳ khung hình vuông nào. Sau đó, bạn ước tính rằng mỗi bên dài 15 inch và rộng 1.5 inch. Bằng cách này, bạn sẽ bao phủ băng tần truyền thông AM tiêu chuẩn 550-1700 kHz.
làm thế nào để xây dựng một ăng-ten vòng quanh cạnh
Đầu tiên, làm một X với hai mảnh gỗ 1 x 6 inch. một khi đã hình thành, hãy dùng cưa để cắt rãnh sâu nửa inch ra làm 8 miếng. Sau đó, chia mỗi không gian thành bốn cạnh, nửa inch mỗi bên.
Tiếp theo, dây cáp đồng số 22 đi qua khe được tạo ra bởi cưa tay. ngoài ra, đảm bảo rằng các đường thẳng được bao quanh bên ngoài của khung.
cuối cùng, đặt các bộ điều khiển thay đổi ở bất cứ nơi nào trên khung. sau đó, bạn có thể kết nối cả hai đầu với các đầu nối của bộ điều khiển.
Nó hoạt động thế nào
nếu bạn muốn điều chỉnh đài phát thanh tới một đài phát thanh nhất định, thiết kế ăng-ten đơn giản sẽ là sự lựa chọn tốt nhất cho bạn.
Do vậy, để sử dụng ăng-ten này, trước tiên hãy đặt radio gần ăng-ten hoặc đặt ăng-ten. Sau đó, từ từ điều chỉnh bàn xoay của bộ phận cảm biến (sử dụng như một bộ xoay ăng-ten) cho đến khi bạn nhận thấy hiệu quả nhận được cải thiện. Bởi vì ăng-ten hình khuyên là định hướng, tốt nhất là di chuyển nó cho đến khi kết nối được cải thiện.
Ứng dụng
ăng-ten được sử dụng cho các thiết bị định hướng như máy bay
máy bay định vị
bạn cũng có thể sử dụng chúng để nhận sóng cao tần trong bộ nhận sóng radio.
các ăng-ten có thể được sử dụng như một bộ phát sóng tần số cao
bạn có thể sử dụng ăng-ten vòng trong thiết bị rfid để tìm vị trí của bất cứ máy phát nào
ăng-ten vòng AM cũng có thể được sử dụng như ăng-ten tivi UHF trong nhà, đặc biệt là trong các khu vực có tín hiệu mạnh. không phải là nơi nhận tín hiệu yếu.
đôi khi, ăng-ten vòng AM hoạt động như một ăng-ten nhỏ gọn. Hơn nữa, khi không có không gian cho các ăng-ten truyền thống như ăng-ten cực và ăng-ten ferrit, hầu hết các nhà điện đài không chuyên nghiệp sẽ sử dụng các ăng-ten vòng.
ăng-ten cắm thẳng đứng
nguồn:
các tài nguyên chia sẻ wiki
làm thế nào để kết nối với ăng-ten vòng?
Với một vòng lặp dây đồng rắn có đường kính khoảng 6 inches, bạn có thể dễ dàng kết nối ăng-ten vòng AM với bộ nhận sóng vô tuyến. thêm vào đó, hai đầu dây đồng sẽ trở thành đầu nối ăng-ten của bạn. tiếp theo, các đầu nút ăng-ten được kết hợp với hai đầu của cáp đồng trục. thêm vào đó, tháo đầu kia của dây và kết nối nó với bộ nhận tín hiệu. Do vậy, nó cho phép bộ thu nhận (thiếu chỉnh ăng-ten) điều chỉnh một tín hiệu được phát điện từ một ăng-ten vòng AM.

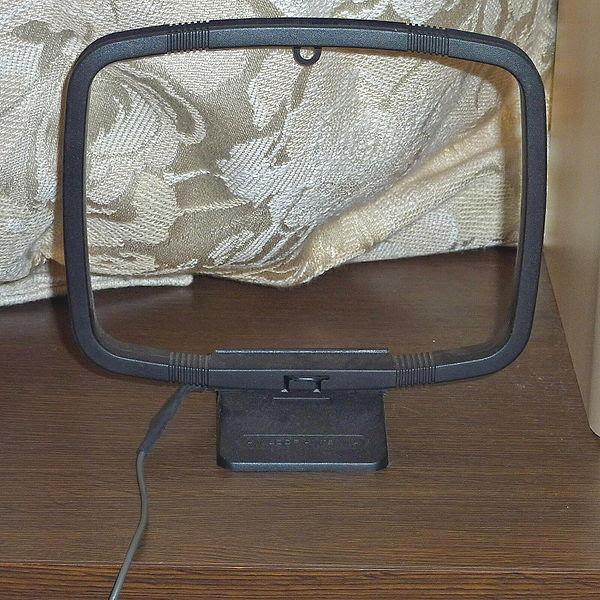

Kết nối cắm ăng-ten AM
nguồn:
hiển thị hình ảnh chương trình chạy trên màn hình
ăng-ten có thích hợp với tần số không?
ăng-ten AM khác với ăng-ten FM, hai ăng-ten này có các yêu cầu bổ sung. Mặc dù bạn có thể sử dụng một ăng-ten AM để nhận/ phát sóng trung bình, một ăng-ten FM có thể nhận/ phát sóng FM. Vì vậy, không, ăng ten AM không hoạt động với FM.
băng bó
Bạn có thể kết luận rằng bộ đàm AM không hoạt động tốt và tĩnh là một vấn đề lâu dài. tuy nhiên, vấn đề không phải là nhận tín hiệu yếu hoặc vị trí của các tháp truyền tín hiệu; Nó phát ra từ ăng-ten radio của bạn.
Hầu hết các đài phát thanh AM (nếu bạn mua một) đều có ăng-ten sắt, đủ lượng để nhận đài phát thanh cục bộ, nhưng không đủ lượng để cải thiện việc nhận. Vì vậy, ăng-ten vòng AM bên ngoài là một ăng-ten tốt để giúp giải quyết các vấn đề nhận được của bạn và tạo ra tín hiệu có thể nhận ra.
Được rồi, bài báo này kết thúc ở đây. nếu bạn có bất kỳ câu hỏi nào, hãy liên lạc với chúng tôi, chúng tôi sẽ rất vui lòng giúp đỡ bạn.
