trong những ngày đầu tiên tôi làm việc, tôi đã phạm rất nhiều lỗibảng mạch inthiết kế. Nhiều dự án của tôi đã thất bại vì cái bẫy axitLỗ thông qua PCBxuất hiện bất ngờ vì nhiều lý do. tôi biết tôi phải tìm một cái gì đó để tránh vấn đề với cái bẫy axit-nếu không, tôi có thể mất một khách hàng vì cung cấp cho khách hàng một máy tính bảng bị lỗi!
tôi đã tìm kiếm các giải pháp trên internet, nhưng tôi đã tìm thấy rất ít tài nguyên. Đó là lý do tại sao tôi đã quyết định viết hướng dẫn này để bạn có thể tìm hiểu tất cả mọi thứ về các bẫy axit và làm thế nào để tránh chúng.
cái bẫy axit là gì
bẫy axit là một sai lầm thường gặp của nhiều nhà thiết kế pcb. Đôi khi họ phạm sai lầm mà họ không nhận ra, nhưng cuối cùng họ vẫn làm tổn hại đến hiệu suất của ban giám đốc. vì vậy bạn cần phải cẩn thận để không cung cấp không gian cho sự phát triển của bẫy axit.
Bạn phải học cách tạo bẫy axittôi cần biết một số điềuvề việc khắc PCB.
chạm vào pcb là gì?
khi bạn tạo ra một pcb, bạn phải thêm một lớp đồng vào một mặt phẳng. Đôi khi một PCB cũng có thể có một lớp đồng trên cả hai mặt.
điều này đảm bảo rằng chỉ có những dòng đồng cần thiết được giữ lại trên một bộ điều khiển.
Bạn có thể sử dụng các phương pháp khác nhau để khắc một PCB, nhưng các phương pháp thông thường bao gồm việc sử dụng sắt chloride, axit hydrochloride và các vật liệu có phần acid khác. và vật liệu khắc này tạo ra bẫy axit.
nhưng trong một số trường hợp, cái bẫy axit là không thể tránh khỏi.
khi nào thì anh có bẫy axit?
Thường thì bạn sẽ không bị mắc bẫy axitLỗ thông qua PCBtrong quá trình khắc thông thường. Tuy nhiên, nếu các đường dẫn giao nhau tại các góc nhọn, các góc được tạo ra bởi các góc sẽ đóng vai trò những vị trí hợp lệ cho một đối tượng nhập axit.
Trong quá trình khắc, các chất khắc axit bị mắc kẹt trong góc và ở lại lâu hơn dự kiến. Khi axit ở lại lâu hơn, nó sẽ phá hủy các dấu vết đồng và các dấu vết khácVật liệu PCBlàm cho bảng mạch bị hỏng.
sau khi các dấu vết xói mòn của bẫy axit, mạch đồng ở trạng thái mở, khả năng bị ngắt mạch cũng sẽ tăng lên. tuổi thọ của các bộ phận tử cũng bị ảnh hưởng bởi các bộ phận thuốc.
khi khe hở giữa đường hợp và đĩa hàn rất lớn, nó cũng sẽ hình thành những cái bẫy axit. nhưng khi bạn giữ khoảng cách ít nhất 3 dặm, khả năng bẫy axit là tối thiểu. đối với các bộ phận bộ phận chất lượng cao và các bộ phận nhiều mức, khả năng của các bẫy axit cũng cao hơn.
Vật liệu chạm khắc cũng có thể dẫn đến việc nhúng nháp quang từ bảng mạch điện, gây ra một đường mở.
các nhà thiết kế nên kiểm tra cẩn thận công việc của họ để đảm bảo rằng các đường đi không được kết nối với các góc sắc nhọn. có một số cách khác để tránh bẫy axit, chúng ta sẽ nói về nó trong bài viết tiếp theo.
bẫy axit phụ thuộc vào các lỗ để thu thập axit. trong chương tiếp theo, chúng ta sẽ tìm hiểu thêm về các bẫy axit.
lỗ bắt axit
một lỗ bẫy axit có thể có nghĩa là một vài thứ. nhưng chủ yếu là các lỗ hổng hoặc không gian mà axit bị chặn trong quá trình khắc. Các lỗ này được tạo ra do các góc không chính xác của đường dẫn được kết nối ở một góc nhỏ hơn 90 độ.
nếu không giữ một khoảng cách thích hợp giữa các lỗ và các lỗ trống, các lỗ trống axit cũng có thể xuất hiện. Đôi khi, khi khoảng trống giữa đĩa hàn và đường dẫn trên một PCB rất lớn, các lỗ giữa axit sẽ xuất hiện.
Nếu bạn làm việc với một PCB hai hoặc nhiều lớp, có thể có các lỗ hổng axit ở cả hai mặt.
các nhà thiết kế luôn cố gắng tránh bất kỳ cơ hội nào có thể dẫn đến các lỗ bẫy axit. một khi đã hình thành, các bẫy axit không thể loại bỏ, vì vậy điều quan trọng là phải kiểm tra chúng trước. chúng ta cũng sẽ thảo luận chi tiết về việc tránh và phát hiện những cái bẫy axit có thể bị tấn công trong các mục 6 và 7.
nhưng bây giờ chúng ta hãy xem làm thế nào để khoan một cái lỗ trên pcb để loại bỏ các bẫy axit!
bằng cách khoan nhiều lỗ hơn
tùy thuộc vào việc thiết kế và ứng dụng của một pcb, có thể là hoặc không. nếu bạn tìm thấy các lỗ trống axit trong một pcb, bạn có thể
Nó sẽ làm cho axit thoát ra khỏi phía bên kia của bảng mạch mà không làm hư hỏng dây chuyền hay các thành phần khác. Đảm bảo rằng các lỗ được khoan không xuyên qua bất cứ đường hợp hoặc đường hợp nào mà bạn định sử dụng để thiết lập kết nối.
Nếu bạn làm việc với một bảng mạch hai chiều, bạn cũng nên rất cẩn thận bởi vì nó cũng có các đầu nối và các đầu nối ở phía bên kia. Quá trình này phù hợp nhất với các PCB một mặt, bạn không phải lo lắng về mặt khác của PCB.
bây giờ chúng ta hãy nhìn vào một số sự thật về các bẫy axit.
Trò bắt axit IX
vậy bạn nên biết những gì về các máy thu nhặt axit pcb?
bẫy axit được hình thành ở những nơi mà các dấu vết được kết nối với các góc sắc nhọn
Đôi khi các khe hợp hạn chế giữa các đĩa hàn, các đường và các lỗ có thể tạo ra những cái bẫy axit
axit tích lũy trong các góc hoặc các lỗ được hình thành bởi các đường mòn và đĩa hàn
Bạn có thể sử dụng các kiểm tra DRC và DMF để kiểm tra các thiết kế của một PCB cho các vấn đề về các lỗi gây axit
cách tốt nhất để tránh bẫy axit là sử dụng chất kích thích ánh sáng
hiện đạisản xuất pcbcông nghệ hạn chế cơ hội bẫy axit
tốt nhất là tránh bẫy axit! Cuối cùng, chúng có thể hư hỏng các bộ phận khác nhau của một PCB và các bộ phận của nó do việc ăn mòn liên tục. Hãy để chúng tôiKhám phá các PCB khác nhautrong chương tiếp theo, các bộ phận bị ảnh hưởng bởi các bộ phận thuộc.
các bộ phận pcb bị hư hỏng bởi các bộ phận thuốc
Bẫy axit làm cho các chất khắc axit bị mắc kẹt trong túi và từ từ xói mòn các bộ phận PCB của bạn. Một số bộ phận PCB bị hư hỏng do các bộ phận thuốc là-
Dòng đồng
Dấu đồng là thứ đầu tiên gây ra thiệt hại cho cái bẫy axit. axit ăn mòn đường đi, tạo ra không gian cách ly, dẫn đến việc mở đường. Có một vấn đề kết nối với bo mạch chủ của bạn hoặc có thể bị chặn mạch.
axit cũng chảy ra khỏi túi, và cuối cùng làm hỏng phần còn lại của pcb.

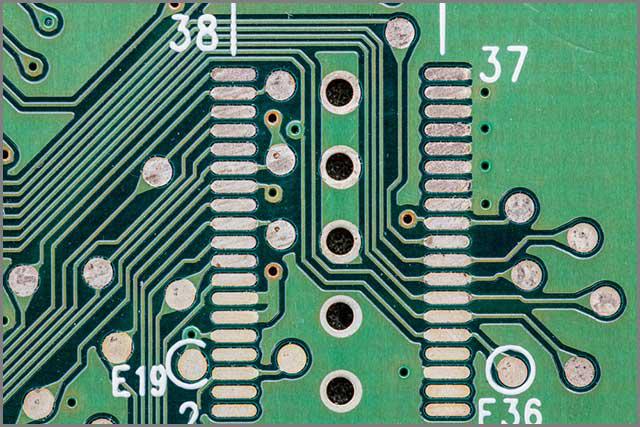

lỗ thông qua
axit có thể rò rỉ ra khỏi bể chứa axit và đi vào các lỗ trên bảng mạch. Nếu lỗ trống không được sửa chặn đúng, nó cũng sẽ ăn lỗ trống. nếu các lỗ trống được đóng lại hoặc bị chặn, hư hỏng của axit sẽ tối thiểu.
Nếu bạn mở đường xuyên qua một lỗ, axit có thể chảy qua mặt khác của bảng mạch và cuối cùng hư hỏng đường đi và các cấu phần khác. các lỗ trống được đặt với khoảng cách nhỏ nhất cũng sẽ bị ảnh hưởng bẫy axit.
các đầu nối bộ phận
nếu axit xâm nhập vào đĩa hàn, các đầu nối của các bộ phận khác nhau trên bảng mạch có thể bị hư hỏng. các đĩa hàn là các mảnh đồng nhỏ, được sử dụng để kết nối các bộ phận hàn cơ khí.
Nó cũng được áp dụngống điện cực nhỏcác thiết bị và các thiết bị được khoan bằng tay trên một thiết bị bộ phận.
màng kháng hàn
mặc dù điều này không thường xuyên xảy ramàng kháng hàn của pcbcũng có thể bị tổn thương khi tiếp xúc với axit. vì vậy, hội đồng quản trị sẽ dễ bị ảnh hưởng bởi các yếu tố bên ngoàiGiảm tuổi thọ của PCBvâng. Nếu màng kháng hàn bị ăn mòn, bảng mạch của bạn cũng có thể mất lớp phủ màu xanh lá cây và trông không thoải mái.
khi hình thành bẫy axit, nhiều phần của một bộ phận tử có thể bị hư hỏng. Trong quá trình thiết kế và sản xuất của một PCB, bạn có thể sử dụng các kỹ thuật khác nhau để tránh và phát hiện các bẫy axit. trong phần 6, chúng ta sẽ tìm hiểu cách ngăn chặn các bẫy axitWellPCBvâng. chúng tôi sẽ cung cấp cho bạn dịch vụ và sản phẩm chất lượng cao. Bạn có thể gửi cho chúng tôi tài liệu bạn cần làm và nhận được giá ngay lập tức! Chúng ta còn chờ gì nữa? Chúng ta có 10 nămsản xuất pcb.
làm thế nào để tránh các bộ thu nhỏ axit pcb
bạn phải đảm bảo rằng pcb của bạn không tạo cơ hội cho các bẫy axit. Tất nhiên, bạn không muốn dự án của bạn thất bại hoặc cung cấp cho khách hàng của bạn một PCB có lỗi không thể kéo dài tuổi thọ mong đợi.
đây là cách để tránh bẫy axitWellPCBvâng. chúng tôi sẽ cung cấp cho bạn dịch vụ và sản phẩm chất lượng cao. Bạn có thể gửi cho chúng tôi tài liệu bạn cần làm và nhận được giá ngay lập tức! Chúng ta còn chờ gì nữa? Chúng ta có 10 nămsản xuất pcbquy trình–
để đảm bảo thiết kế hoàn hảo
Các nhà sản xuất nên đảm bảo rằng thiết kế của một PCB không có bất cứ khuyết tật nào để có được các bo mạch tốt nhất. Trước khi chuyển thiết kế vào sản xuất, bạn nên kiểm tra các lỗi như các góc nhọn và các khoảng trống dẫn để loại bỏ các khoảng trống có thể tích tụ các chất độ axit.
các nhà sản xuất có thể vận hành
Bạn có thể sử dụng bất kỳ công cụ DFM nào có sẵn trên thị trường để kiểm tra những cái bẫy axit và các vấn đề sản xuất khác của một PCB.
Giảm các lỗ trống nhóm
thỉnh thoảngMột PCB có thể có nhiều lỗ trống được đặt chặt chặt xung quanh đường đivâng. không gian giới hạn giữa các lỗ và đường đi sẽ tạo ra các lỗ khí, dẫn đến các bẫy axit.
Cố gắng giữ khoảng cách lý tưởng khi khoan các lỗ để chúng không quá gần nhau và giữa các lỗ. Đôi khi một kích thước nhỏ của một PCB đòi hỏi một khoảng cách nhỏ hơn và bạn cần các phương pháp khác để tránh những cái bẫy axit.
bằng cách sử dụng chất kích thích ánh sáng
bạn không thể thoát khỏi quá trình khắc, nhưng chắc chắn bạn có thể tìm kiếm các vật liệu không axit. Hầu hết các nhà sản xuất PCB đã chuyển sang các phương pháp chạm khắc hiện đại mà không sử dụng các vật liệu có tính ăn mòn như axit hydrochloride.
một trong những vật liệu phổ biến mà các nhà cung cấp dịch vụ pcb sử dụng ngày nay. Ơn Chúa, có rất nhiều loạisản xuất pcbchất kích thích ánh sáng. Khi các chất khắc tiếp xúc với ánh sáng, chúng trở nên cực kỳ hoạt động và cung cấp các cạnh sạch hơn ngay cả trên lớp đồng dày.
ngay cả khi chất ăn mòn bị mắc kẹt trong các góc hoặc túi, nó sẽ không ăn mòn đồng hoặc các cạnh như các chất ăn mòn truyền thống. Đây là cách dễ nhất và dễ dàng nhất để loại bỏ cơ hội của tất cả các bẫy axit trên PCB.
tìm thấy cái bẫy axit không nên bị trì hoãn trong quá trình sản xuất. Nó có thể bị gián đoạnvà sản xuất ra một lượng PCB không đạt tiêu chuẩnĐồ vô dụng. Vì vậy, khi thiết kế PCB, bạn nên nhớ một số điều cần lưu ý để tránh hình thành các bẫy axit.
chúng ta sẽ thảo luận về những điều cần lưu ý trong chương tiếp theo.
các vấn đề thiết kế được thiết kế bẫy axit
trong quá trình thiết kế máy tính của bạn, bạn có cơ hội phát hiện các bẫy axit. đó là lý do tại sao các nhà thiết kế phải nỗ lực thêm vào việc thiết kế và kiểm tra sản phẩm của họBố trí PCBtrước khi gửi cho nhà sản xuất.
Khi thiết kế một PCB, hãy ghi nhớ những điều sau để đảm bảo bảng mạch của bạn không có những cái bẫy axit!
Hãy nghĩ về góc độ
Bạn biết đấy, khi hai đường giao nhau ở góc nhọn, sẽ tạo ra một cái bẫy axit. Vì vậy, cách tốt nhất để tránh bẫy axit là không sử dụng các góc sắc nhọn để thêm dấu vết của bạn. Bạn có thể chọn các góc thẳng hoặc cao hơn nếu cần để không hình thành các góc để tập hợp các axit.
chú ý đến khoảng cách giữa đĩa hàn và đường dây
khe hở giữa đĩa hàn và đường đi trên một pcb quá nhỏ có thể dẫn đến những cái bẫy axit. Bạn nên đảm bảo ít nhất một khe hở
Gỡ bỏ các đảo cô lập
Một hòn đảo cô lập trên một PCB là một phần đồng không có mục đích. nhiều nhà thiết kế chọn không khắc các đảo vì họ muốn sử dụng ít hóa chất hơn.
nhưng rời khỏi hòn đảo có thể dẫn đến nhiều vấn đề, chẳng hạn như nhiễu sóng. chưa kể, trong quá trình khắc, chúng cũng có thể trở thành vị trí chính để ngăn chặn axit.
Do vậy, hãy chắc chắn rằng bạn loại bỏ các đảo cô lập trong thiết kế của mình. một số phần mềm thiết kế với tùy chọn loại bỏ đồng chết để tự động hóa quá trình.
Tìm lỗi hệ thống
một số thiết kế phụ thuộc vào các tính năng thiết kế tự độngphần mềm thiết kế pcbvâng. Chúng tôi hiểu rằng khi bạn phải thiết kế hàng trăm bảng mạch trong một tháng, bạn không thể luôn luôn đầu tư nhiều thời gian vào một dự án.
Đôi khi, các giải pháp thiết kế có thể đặt các góc nhọn của mạch điện mà bạn không biết. trong nhiều trường hợp, điều này xảy ra do các thiết đặt không đúng.
Đảm bảo tất cả các quy tắc đều được xác định chính xác để phần mềm không bị lỗi khi kết nối các đường dẫn.
chạy kiểm tra quy tắc thiết kế (drc)
Phần mềm thiết kế PCB của bạn sẽ có phiên bản của tính năng kiểm tra quy tắc để kiểm tra chức năng của một PCB của bạn. Bạn nên chạy DRC khi cần thiết để đảm bảo tất cả các góc được điều chỉnh đúng.
DRC là một điều kiện cần thiết cho tất cả các thiết kế của một PCB, đặc biệt là khi thiết kế một bảng mật độ cao hoặc một bảng nhiều mức.
kiểm tra công việc của bạn
chúng tôi không thể nói quá nhiều về tầm quan trọng của việc xem xét lại công việc của bạn. sai lầm của con người thường xuyên hơn bạn nghĩ, vì vậy luôn có ý nghĩa để có biện pháp phòng ngừa.
Khi bạn thiết kế PCB của bạn, hãy kiểm tra nó theo thời gian để đảm bảo rằng bạn không phạm sai lầm. Đừng phụ thuộc vào DRC vì đôi khi nó không thể phát hiện các chi tiết nhỏ-mắt con người là công cụ tốt nhất để phát hiện các lỗi.
vì vậy, hãy chắc chắn kiểm tra công việc của bạn hai hoặc ba lần. điều này không chỉ giúp bạn xác định khả năng bẫy axit, mà còn giúp giảm thiểu các lỗi khác.
kết luận
bẫy axit không phổ biến như công nghệ sản xuất vào những năm 1990. Các nhà thiết kế bây giờ có thể sử dụng các công cụ thiết kế PCB để xác định các quy tắc để ngay cả các hệ thống không kết nối các đường đi trong các góc nhọn. Bạn cũng có thể sử dụng việc kiểm tra DRC và DFM trước khi quá trình sản xuất để không tạo ra những cái bẫy axit.
Sử dụng các chất kích hoạt ánh sáng là một cách hiệu quả khác để tránh bất kỳ axit tích lũy trên PCB của bạn. Các vật liệu này không có tính ăn mòn như các chất ăn mòn thông thường và sẽ không làm hư hại các dấu hiệu của bạnCác cấu phần PCB.
Nếu bạn không thể loại bỏ bẫy axit, hãy khoan một hoặc hai lỗ thông qua gần các lỗ bẫy axit để axit thoát ra từ phía bên kia. kết nối với chúng ta, cùng tạo raPCB chất lượng caonó không gây ra bẫy axit và các vấn đề khác.
Bạn có thể luôn yên tâm rằng bảng mạch in của bạn sẽ hoạt động hoàn toàn và không có lỗi gì. sử dụng những cái bẫy axitPCB là một ý tưởng tuyệt vời, nhưng hãy nhớ rằngbạn phải ghi lại những điều cơ bản. hãy để hướng dẫn này trả lời tất cả các câu hỏi của bạn, để bạn có thể đi trên con đường có ích.
