Đèn flash LED 555 cung cấp hiệu quả ánh sáng thị giác đáng kể cho các ứng dụng hàng ngày. ví dụ, nó có thể được tích hợp vào đèn báo, đèn flash, mạch điện tử, v. v. Trên thực tế, chúng thường dựa vào IC thời gian 555 để liên tục tạo ra ánh sáng mặt trời nhấp nháy và mờ. ngoài ra, nó còn phụ thuộc vào các cấu phần điện tử khác nhau để giúp tạo ra các màn hình. bạn cũng có thể sửa đổi việc thực hiện này để phát triển một mạch đèn LED nháy. quá trình phát triển các dự án này có vẻ hơi khó khăn. bài viết này sẽ đưa bạn vào con đường đúng đắn để hiểu về đèn flash led. Vậy hãy bắt đầu nào!
mạch đèn flash 1. 555 led hoạt động như thế nào?
(Đèn flash thường sử dụng mạch đèn flash LED)
Đặt thời gian 555 IC ở chế độ nhiều dao động không ổn định với hệ số hoạt động là 10%. thông thường, điều này xảy ra khi nó được kết nối với mạch điện tử. Trong một số dự án, đèn LED sẽ hoạt động và tắt trong một thời gian dài.
tuy nhiên, các kết nối led khác nhau sẽ dẫn đến việc đảo ngược tỷ lệ số lượng. bởi thời gian hoạt động LED dài hơn, pin tiêu thụ cũng tăng lên. Hơn nữa, kết nối một điện tử 220K với một điện trở 22K sẽ tạo ra một tần số flash biến đổi.
Mô tả chân IC thời gian 2.555

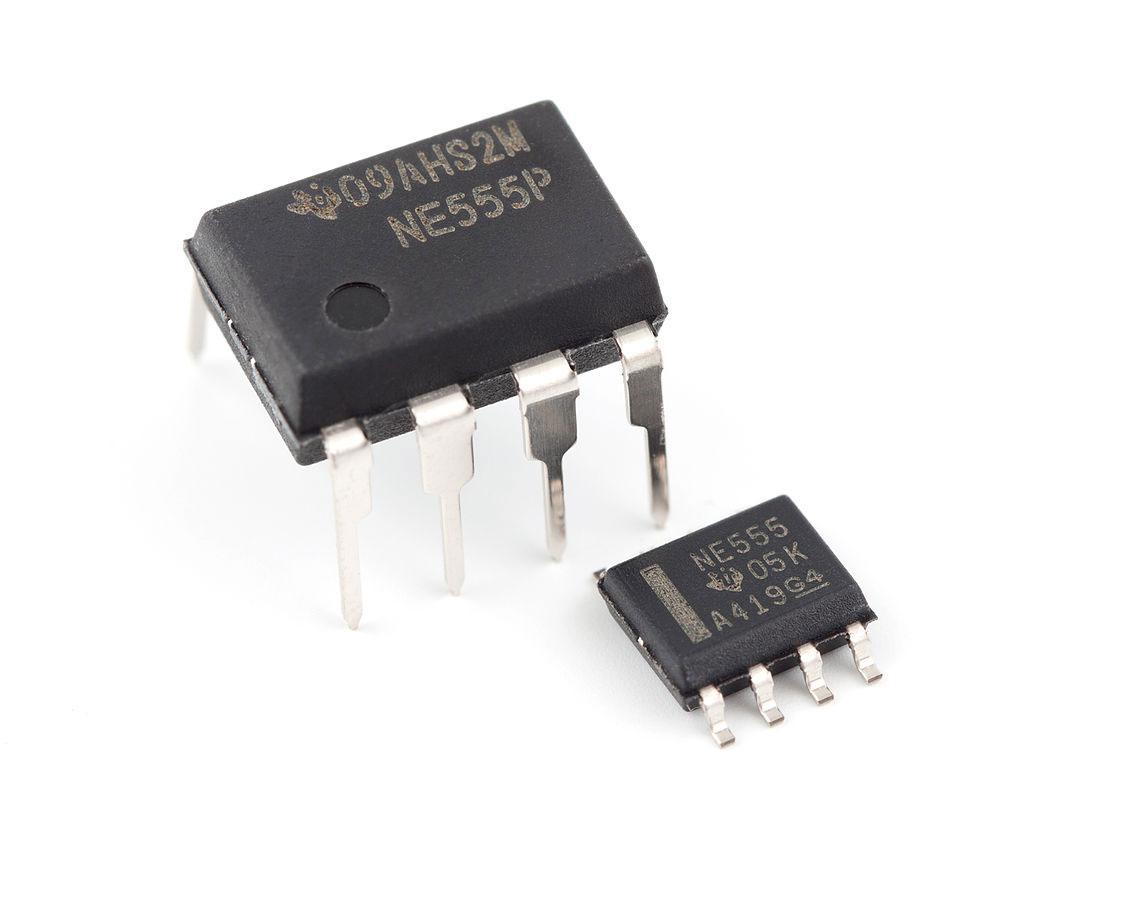

(555 bộ đính thời gian IC cài đặt chân. Màu đỏ là chân nguồn điện, màu xanh là chân đầu ra và màu xanh lá cây là chân đầu vào. nguồn: các nguồn tài nguyên chia sẻ
chúng tôi liệt kê các mô tả chân của 555 ics thời gian trong bảng dưới đây:
Làm thế nào để xây dựng một đèn flash 555 LED?
phần này mô tả chi tiết cách tạo đèn flash 555.
Bạn sẽ cần các thành phần điện tử sau đây để tạo ra đèn flash LED 555:
Pin 9V – 1x
IC bộ hẹn giờ 555-1x
LED – 1x
1 F Capacity – 1x
điện trở 1 k ohm – 1 x
Bộ kháng 470,000 Ohm – 1x
bảng thử nghiệm – 1 x
Cáp kết nối – 12x
ngoài ra, hãy làm theo các bước sau để tạo một vòng tròn:
Thực hiện những bước sau đây để tạo một vòng tròn:
Bước 1:
hiển thị hình ảnh của 555 biểu đồ thời gian. nguồn: các nguồn tài nguyên chia sẻ
đặt 555 biểu tượng thời gian trên bảng. tiếp theo, đặt chân 1 của mạch điều khiển 555.
Bước 2:
(Được biểu diễn những hình ảnh này thể hiện các ứng điện phân cực với các tham chiếu âm và cực. nguồn: các nguồn tài nguyên chia sẻ
cần lưu ý rằng bộ phận cảm biến có hai đầu. Đầu ngược lại thể hiện đường dẫn dài hơn và đầu trước thể hiện đường dẫn ngắn hơn. vì vậy, bạn cần nối chân 2 vào một điểm tích cực. tiếp theo, kết nối đầu điện của bộ phận cảm biến với cục pin.
Bước 3:

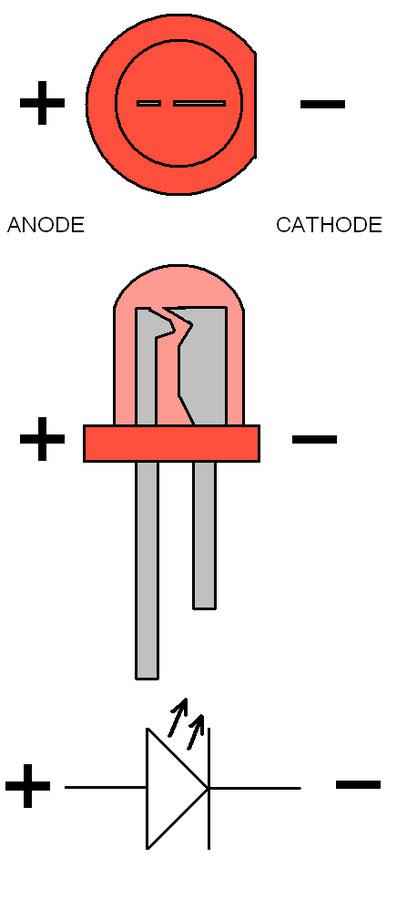

(LED cực dương và cực dương. nguồn: các nguồn tài nguyên chia sẻ
Tiếp theo, bạn cần nối chân 2 và chân 6. sau đó, thêm một trở kháng 1 k ohm để kết nối pin 3 của bộ đính 555 và dẫn điện cực của đèn led. ngoài ra, bạn nên đảm bảo rằng các dây cáp âm của đèn led được kết nối với mặt đất.
Bước 4:

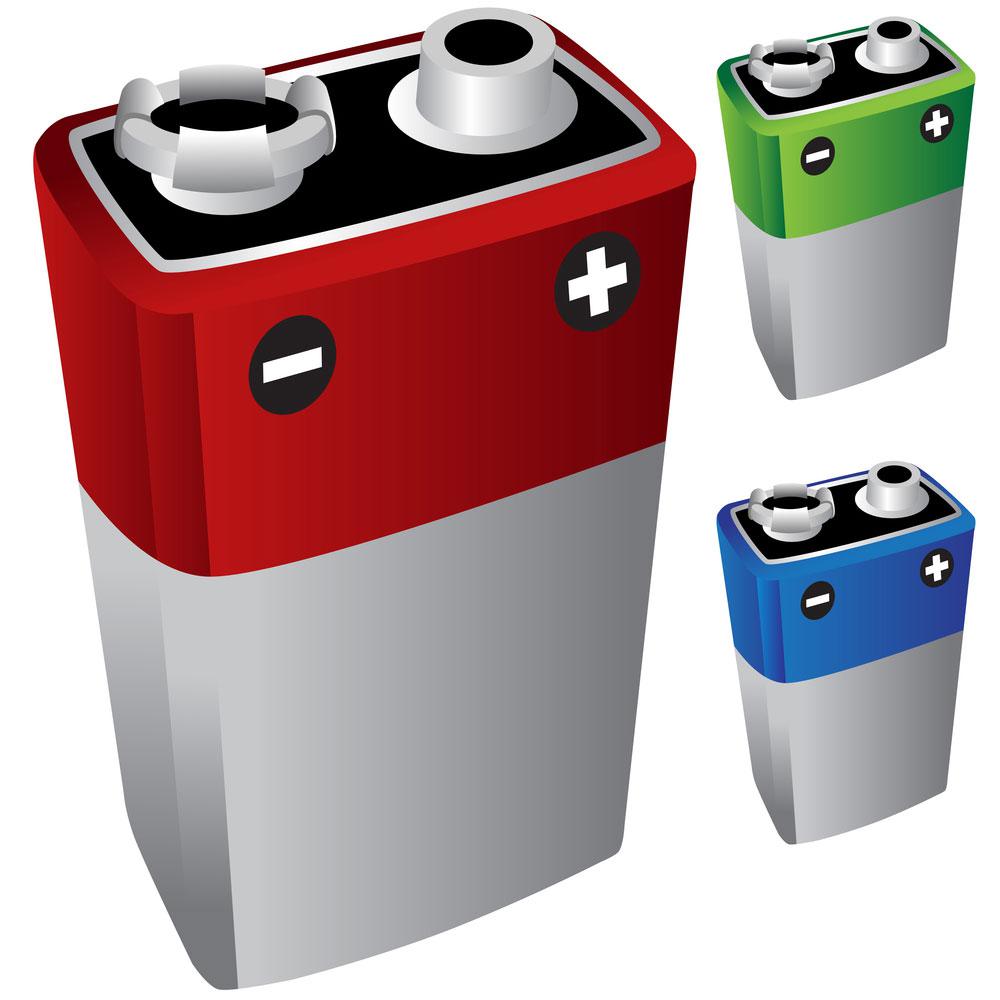

pin 9 v với cực dương và cực âm. ♫
sau đó, các pin 4 được kết nối với các điểm cuối ở pin. đồng thời, chân 5 vẫn bị ngắt kết nối.
Bước 5:
470,000 Ohm trở. nguồn: các nguồn tài nguyên chia sẻ
sử dụng 470 k ohm để nối với chân 6 và chân 7. sử dụng một điện trở 1 k ohm để kết nối kim thứ 7 với đầu cuối tích cực của pin.
Bước 6:
tạo một kết nối giữa chân 8 và pin dương. cuối cùng, kết nối mỗi ống với một bảng kiểm tra. nó sẽ cung cấp điện cho mạch điện.
Ứng dụng cho đèn flash LED 4.555
một số ứng dụng cho đèn flash 555 led bao gồm:
đèn flash và mạch tín hiệu soc
chỉ thị đèn xe
máy cọ xát
xe cộ và xe đạp
mạch đếm
thêm 555 dự án mạch đèn flash led
chúng tôi cũng bao gồm hai dự án mạch đèn flash 555 led sau:
tạo hiệu ứng đèn quay cảnh sát
(Cảnh sát xoay hiệu ứng đèn mạch)
mạch điện này tạo ra ánh sáng quay giống như bạn thấy trên xe cảnh sát. nó chủ yếu dựa vào điện trở, bộ điện và pin zener để tạo ra hiệu ứng. như bạn có thể thấy, các bộ phận này được kết nối với đầu ra của mạch. đặc biệt, thiết lập này sẽ làm đèn led nhấp nháy. trên thực tế, đèn led sẽ phát sáng. Sau đó, nó sẽ giảm độ sáng theo chu kỳ trong khi cung cấp một xung cường độ cao. nó bắt chước đèn cảnh sát.
mạch tạo hiệu ứng ánh sáng ngẫu nhiên
(một bảng mạch tạo hiệu ứng đèn ngẫu nhiên)
như đã chỉ ra ở trên, mạch điện thường tạo ra một chuỗi ánh sáng không đều trên đèn led. có ba đèn led được kết nối với mạch điện, hai bộ kháng và một bộ cảm biến. thêm vào đó, hai đèn led được kết nối song song với nhau. chúng cũng nhấp nháy theo một số nhịp nhất định. đồng thời, đèn led thứ ba sẽ nhấp nháy ở một tốc độ khác nhau ngẫu nhiên.
tóm tắt
đèn flash led không chỉ tạo ra hiệu ứng hiển thị hình ảnh tuyệt vời, mà còn cho nhiều mục đích khác nhau. Ví dụ, bạn có thể sử dụng thực hiện này để tạo các hiệu ứng ánh sáng theo mẫu. trong trường hợp này, nó thường có thể mô phỏng đèn báo động hoặc đèn flash khẩn cấp. Bạn cũng cần nhớ rằng điều này thường phụ thuộc vào IC thời gian 555 để tạo ra hiệu ứng cho mỗi LED. Tất nhiên, bạn có thể xây dựng bất kỳ mạch đèn flash LED như một dự án DIY, điều này có thể rất có lợi!
Bạn có bất kỳ câu hỏi nào về đèn flash 555 LED? hãy liên lạc với chúng tôi bất cứ lúc nào!
