ngày nay, có rất nhiều loại jfet. chúng cung cấp các đặc điểm/ đặc điểm kỹ thuật đặc biệt cho các ứng dụng mạch khác nhau. Bây giờ, trong bài viết này, chúng ta sẽ nói về 2N3819 JFET. thiết bị này có thể xử lý một phạm vi tần số trung bình và cao trong khi cung cấp một sự gia tăng cao cho tần số băng thông rộng. Nó cũng cung cấp khả năng khuếch đại tín hiệu, chuyển đổi nhanh và trộn cho nhiều ứng dụng khác nhau. ngoài ra, thiết bị này tích hợp với hệ thống âm thanh để tăng cường âm thanh.
Hiểu được transistor hiệu ứng kết thúc kênh N nhỏ này và nguyên lý hoạt động của nó có vẻ bối rối. đó là lý do tại sao chúng tôi đã viết một bài viết đơn giản này để đưa bạn trên con đường đúng đắn. Vậy hãy bắt đầu nào!
Mô tả chân 2N3819 JFET

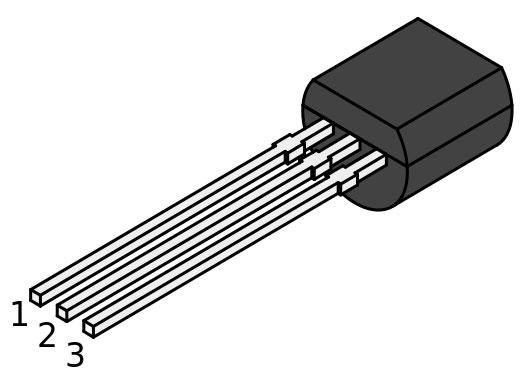

2n3819 số chân.
nguồn: các nguồn tài liệu chia sẻ
chúng tôi mô tả sự sắp xếp chân 2 n3819 trong bảng dưới đây:
Các tính năng và đặc điểm kỹ thuật
Bạn nên lưu ý rằng thiết bị này hỗ trợ dòng chảy rò rỉ 100mAdc, một tính năng quan trọng. Do đó, khi dòng điện rò rỉ nhỏ hơn 100 mA, nó nên được sử dụng như một công tắc.
nguyên lý hoạt động của 2 n 3819
2N3819 bao gồm một đường dẫn từ cổng nguồn đến cổng rò rỉ. hạn chế dòng điện từ nguồn tới nguồn rò rỉ bằng cách điều chỉnh diện tích của đường dẫn rãnh.
hiệu ứng trường tạo ra một kênh dẫn điện. Áp dụng điện áp dương lên cổng và cổng nguồn sẽ khiến cho nút PN hoạt động ở trạng thái biến. Kết quả là, khu vực cạn kiệt được hình thành xung quanh các cực titanium mở rộng. sau đó, khu vực cạn kiệt tạo ra độ dốc xung quanh nút pn. Do vậy, điều này hạn chế dòng điện đến nguồn và nguồn, được thực hiện bởi việc thu hẹp chiều rộng của kênh dẫn điện.
khi mức chiều rộng kênh dẫn điện quá mức rộng, khả năng dẫn điện từ nguồn tới rãnh ngừng. khu vực bị kẹt là nơi ngừng dẫn điện. Ví dụ, áp dụng điện áp tiêu cực vào cổng nguồn sẽ làm cho N kênh JFET ngừng hoạt động. tuy nhiên, nếu áp lực cao hơn giá trị tuyệt đối, hư hỏng sẽ xảy ra. ngoài ra, áp dụng căng thẳng trong một thời gian dài có thể ảnh hưởng đến độ tin cậy.
2 n 3819 lựa chọn
chúng tôi liệt kê các lựa chọn thay thế cho 2 n3819 dưới đây:
2n4416
NTE312
2n5638
2n5640
2sk162
2sk518
Ứng dụng của 2N3819
2N3819 JFET tích hợp vào mạch RF
đây là ứng dụng của 2 n3819 jfet.
điều chỉnh tín hiệu
hệ thống khuếch đại âm thanh
Âm thanh thấp
khuếch đại tín hiệu thấp
Mô-đun RF
công tắc mô phỏng tốc độ cao
mạch cảm biến
Bộ trộn tần số VHF/ UHF
bộ nhận tín hiệu và bộ phát
cách chọn jfet
sơ đồ jfet kiểu n.
nguồn: các nguồn tài liệu chia sẻ
Khi chọn JFET, đảm bảo rằng bạn tuân theo các hướng dẫn sau:
Bạn nên đảm bảo rằng JFET phù hợp với ứng dụng. JFET N kênh được sử dụng trên đường dẫn điện đại diện cho 2N3819. tuy nhiên, chúng tôi khuyên bạn nên sử dụng các ứng dụng công tắc cao cấp.
thực hiện việc tính toán dòng điện. Trên thực tế, một JFET có thể xử lý hơn dòng điện rò rỉ áp dụng là đủ. dòng điện rò rỉ tối đa của 2 n3819 là 100 m a.
Bạn sẽ cần phải chọn một JFET có khả năng xử lý vượt quá điện áp rò rỉ nguồn và cổng nguồn cần thiết. 2N3819 tương thích với điện áp xâm nhập nguồn 25V và điện áp xâm nhập nguồn 25V.
Một ví dụ về mạch 2N3819
JFET n kênh làm công tắc
điện áp dc được kết nối giữa các cổng rò và cổng nguồn để đo điện áp. sau khi kênh n của đầu cuối khung nhận được điện áp không, fet chuyển sang chế độ bão hòa. và do đó, nó dẫn đến mạch điện bị đóng. vì vậy, điều khiển điện áp dc sẽ đọc ra điện áp trên đầu cực rò rỉ gần như không.
áp dụng đủ điện áp tiêu cực vào đầu cuối sẽ làm cho fet hoạt động trong vùng cắt. Vì vậy, nó hoạt động như một con đường mở. đồng thời, điện áp dc sẽ hiển thị nguồn điện áp đầu vào của các cực rò rỉ (+25v).

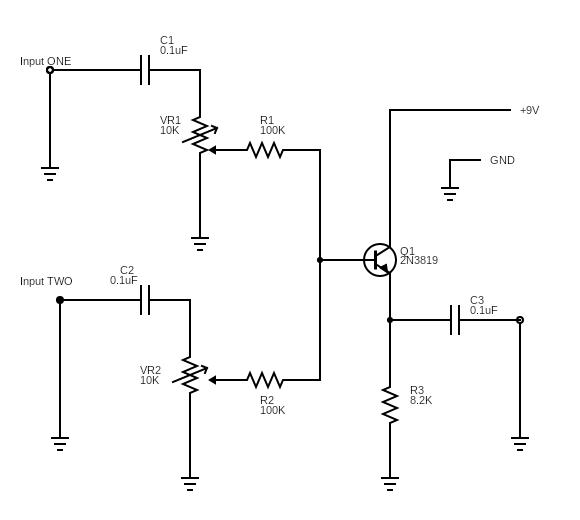

Bộ trộn 2n3819
hai kênh âm thanh đầu vào được kết nối với hai đầu điện và một điều khiển biến đổi. Sử dụng một tín hiệu đầu vào bộ trộn có thể dẫn đến sự thay đổi điện áp cực và dòng điện. sau đó, nó thay đổi áp suất của điện trở, khuếch đại tín hiệu âm thanh.
mỗi kháng thể biến đổi giúp hỗ trợ âm thanh. thay đổi điện cực cho phép điều khiển các kênh đầu vào qua các tín hiệu tăng áp và đầu ra của bộ trộn. thực tế, quá trình này tạo ra các mức độ âm thanh khác nhau. và cuối cùng, kết nối với một đầu ra có thể cung cấp một tín hiệu chất lượng cao.
tóm tắt
Nhìn chung, 2N3819 thiết bị JFET cung cấp chức năng khuếch đại và chuyển đổi tín hiệu mức thấp. Điều này có nghĩa là nó sẽ giúp cải thiện tín hiệu trên mạch điện tử, đặc biệt là trong các ứng dụng trộn VHF / UHF. Ngoài ra, bạn có thể thấy rằng 2N3819 hỗ trợ 25V rò rỉ điện áp nguồn và cổng nguồn điện. điều đó có nghĩa là nó đủ để xử lý các ứng dụng vượt quá điện áp cần thiết. Thiết bị này làm việc bằng cách hạn chế dòng điện đến nguồn và chân nguồn, điều này xảy ra khi chiều rộng kênh dẫn điện bị hẹp lại.
Bạn có vấn đề gì với 2N3819 JFET? hãy liên lạc với chúng tôi bất cứ lúc nào!
